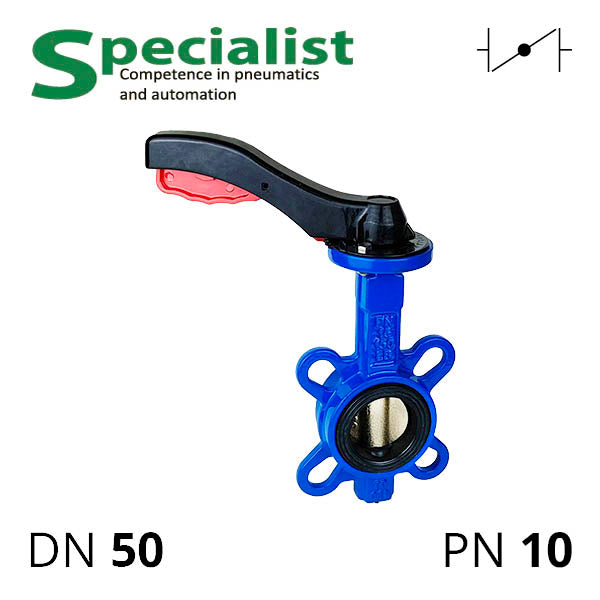

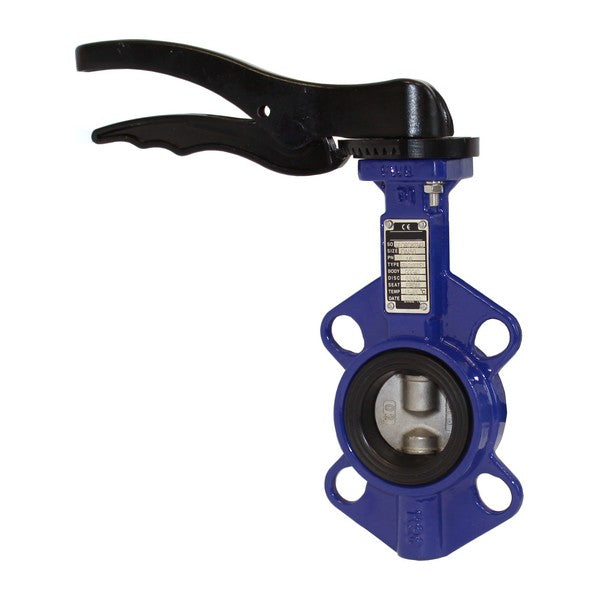

Чавунна засувка ручна моделі SCBF-D673-10XEX-50-H це регульовний затвор дисковий поворотний типу "батерфляй" Ру 10 ДУ 50 з литим сталевим корпусом і диском з WCB, ущільненнями EPDM. На відміну від сірого і ковкого чавуну метеликові засувки з WCB можуть працювати під тиском і з гарячою водою, неагресивним газом, рідинами, слабими лугами та більшістю органічних кислот. Робоче середовище перевіряють на сумісність з WCB і EPDM.
Ручка в комплекті має протиповоротний механізм і зупинку в 10 проміжних положеннях засувки ДУ50 SCBF-D673-10XEX-50-H для дроселювання і регулювання витрат речовини по водопроводу.
| Діаметр умовного проходу | DN50 (50 мм) |
|---|---|
| Номінальний тиск | PN10 (1 МПа, 10 бар) |
| Матеріал корпусу | Чавун WCB (лита вуглецева сталь) |
| Матеріал диску | Чавун WCB |
| Матеріал ущільнень | EPDM |
| Витримувана температура | від −30 до 95° C |
| Тип управління | З ручним управлінням |
| Монтажна товщина | 41 мм |

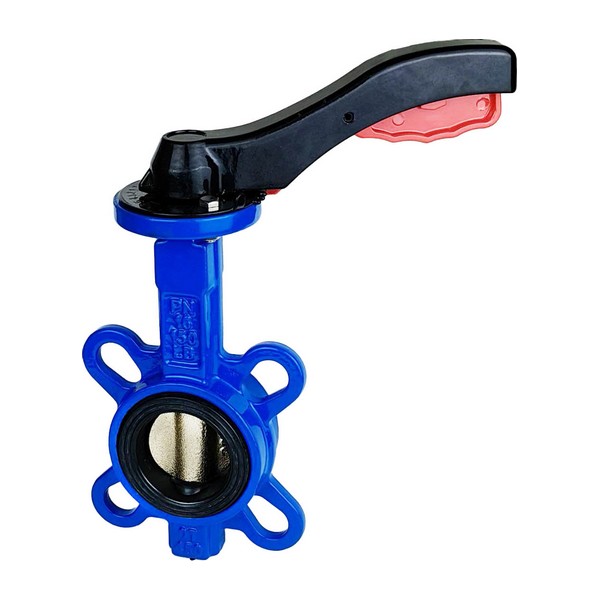

Цей ручний дисковий затвор чавунний встановлюється на трубу прохідним діаметром 50 міліметрів між попередньо привареними комірцевими фланцями ISO 7005-1(EN 1092-2). На корпусі розташовані приливи з отворами ("вушка") для центрування поворотної засувки між фланцями.
Ручний привід можна замінити на пневматичний або електричний. На замовлення поставляємо цей вид заслінок з PN16.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-50 | 50 | 8 | 12 | 11 | 22 | 116 | 165 | 29 | 18 | 50 | 46 | 68,5 | 135,5 |
Завантажити SCBF-D673-16XEX-50-H.step (373.96 kB)
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
