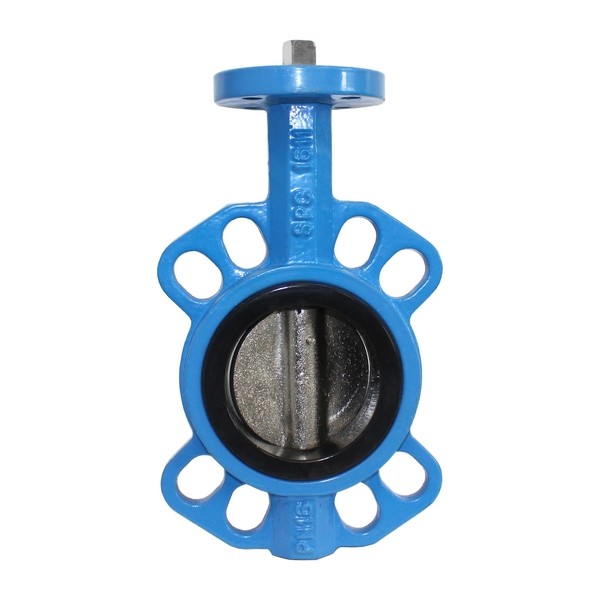

Дискова поворотна засувка ДУ 50 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-50
Дискова поворотна засувка ДУ 50 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-50

Дискова поворотна засувка ДУ 50 чавунна міжфланцева нерозбірна серії SCBF-D673-10XEX-50

: На складі

: 696 грн

Модель: SCBF-D673-10XEX-50

Ціна: 696 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 696 ₴

Промислова засувка дискова поворотна міжфланцева чавунна серії SCBF-D673-10XEX-50 це нерозбірний затвор батерфляй "метелик" з корпусом і диском з литої вуглецевої сталі WCB, що на відміну від сірого та ковкого чавуну може працювати під високим тиском і має кращу термостійкість. Діаметр умовного проходу для труб DN 50 мм. Постачаються з стандартизованою платформою для встановлення пневмо-, електроприводу чи рукоятки розміром F05.

Ці чавунні між-фланцеві засувки батерфляй ДУ 50 є запірно-регульованою трубопровідною арматурою — їх можна використовувати як для роботи в режимі "відкрито/закрито", так і проміжних положеннях для регулювання в об'єму неагресивних газів, повітря, води, рідин зі слабкою концентрацію лугів й обмеженою малою кількістю кислот. Робоче середовище слід перевіряти на сумісність з WCB та EPDM. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.

Таблиця — Основні параметри дискового поворотного затвору SSCBF-D673-10XEX-50
DN 50 мм
Номінальний тиск Ру 10 бар (1 МПа)
Матеріал корпусу WCB по ASTM A216
Матеріал диску WCB по ASTM A216
Матеріал ущільнень EPDM
Робоча температура EPDM від −30 до 95° C
Майданчик під привід ISO 5211 F05
Вихід валу квадрат 9 мм
Рекомендований крутний момент приводу не менше 21 Н⋅м (для EPDM)
не менше 26 Н⋅м (для PTFE)
Монтажна товщина 41 мм

Наша компанія Specialist (Україна) постачає також засувки ДУ50 з матеріалами на замовлення клієнта та встановленими приводами (рукоятки, пневмоприводи та електричні приводи з регулюванням позиції.

Креслення дискової поворотної засувки Specialist
Розміри засувки батерфляй чавун ДУ 50 SCBF-D673-10XEX
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-50 50 8 12 11 22 116 165 29 18 50 46 68,5 135,5

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
