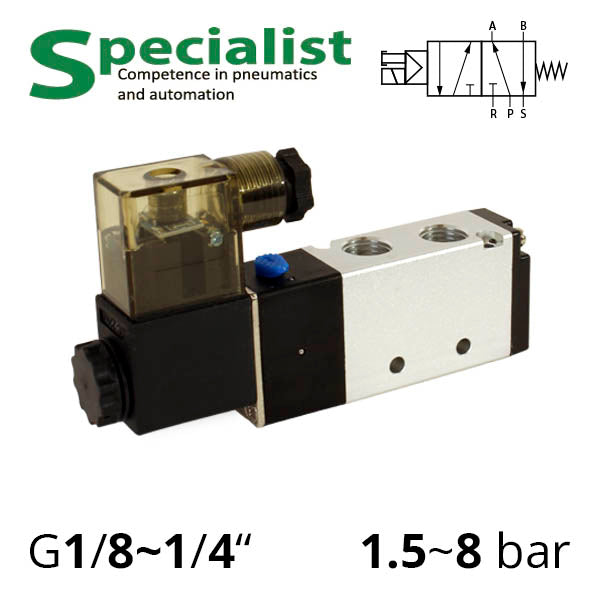

Пневматичні розподільники 4V210 з одностороннім електропневматичним керуванням
: На складі
: 302 грн
Звичайна ціна
Сума: 302 ₴
Модель | Опції | Ціна за одиницю | |
---|---|---|---|

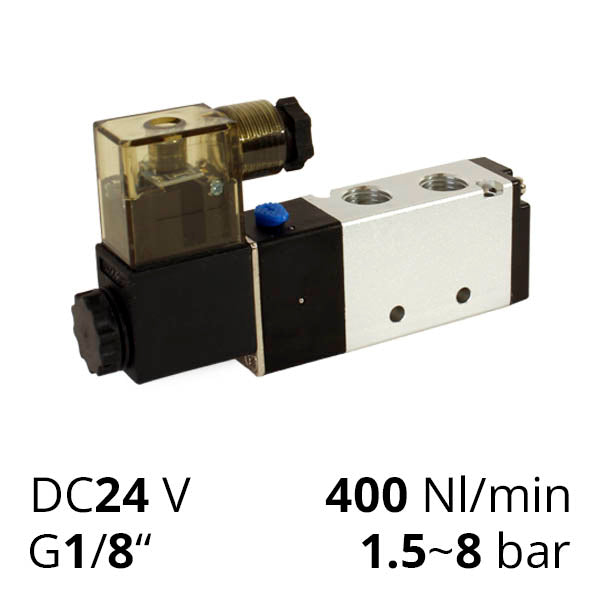

4V210-06-DC24V | 400 нл/хв / G 1/8" / DC24V | 302 ₴ | |

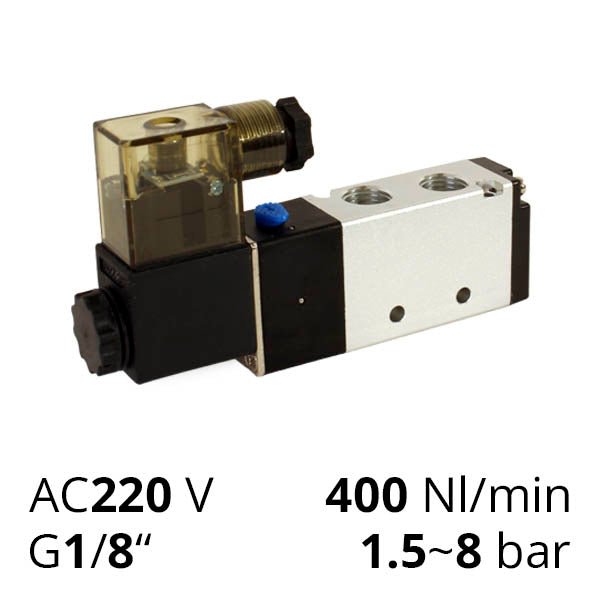

4V210-06-AC220V | G 1/8" / AC220V | 302 ₴ | |

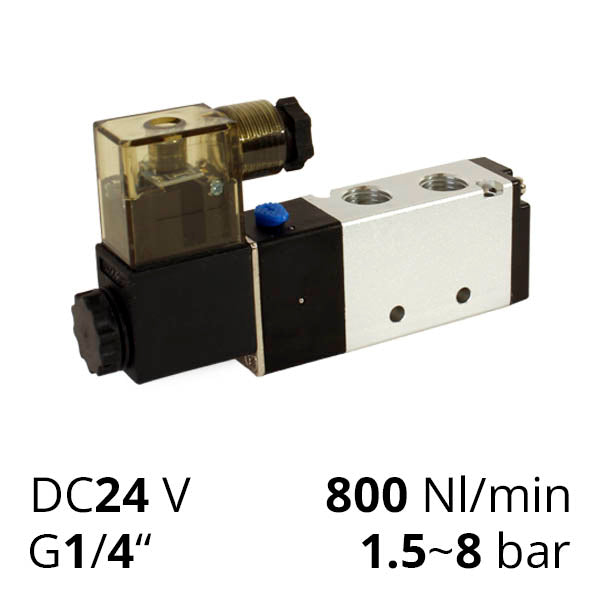

4V210-08-DC24V | G 1/4" / DC24V | 302 ₴ | — |
4V210-08-AC220V | G 1/4" / AC220V | 302 ₴ |
П'ятилінійні двпозиційні пневматичні розподільники 5/2 з однобічним електропневматичним управлінням і повернення пружиною призначені для роботи зі стисненим повітрям при робочому тиску 1,5-8 бар. Вони можуть використовуватися для керування пневматичними циліндрами подвійної дії або для інших застосувань. Може встановлюватися окремо або на монтажну пластину.
П'ятилінійні пневморозподільники мають п'ять отворів на корпусі, які позначаються цифрами або літерами:
- "P" — вхід для підключення подачі стисненого повітря
- "A" — вихідний отвір 1
- "S" або "ExA" — випускний отвір для скидання тиску з виходу 1
- "B" — вихідний отвір 2
- "R" або "ExB" — випускний отвір для скидання тиску з виходу 2
Клапани доступні для замовлення з внутрішньою циліндричною різьбою G1/8″, G1/4″. Обираючи повітряні глушники або дроселі, майте на увазі, що розміри випускних клапанів повітророзподільника менші, ніж його вхід-вихід (див. таблицю 1).
За методом роботи пневморозподільники 5/2 з однобічним електричним управлінням є моностабільними, тобто при відсутності керуючого електричного сигналу пружина повернення утримує золотник розподільника в одному певному положенні — на перший вихід подається повітря, на другому — знімається тиск. Одностороннє управління рекомендується використовувати у випадках, коли розподільник тривалий час знаходиться в одному з положень або у випадках, коли повернення розподільника в певне положення ґрунтується на вимогах безпеки.
Клієнт має можливість замовити електромагнітну котушку з необхідними електричними характеристиками:
- DC24V — постійний струм, напруга 24 В
- AC220V — змінний струм, напруга 220 В
На замовлення можемо укомплектувати розподільник вибухозахищеними або іншими різновідами соленоїдних котушок.
Пневморозподільники поділяються на серії C, D, E та EL, які відрізняються одна від одної за площею корисного перерізу, витратою стисненого повітря та розмірами з'єднувальних отворів.
Модель | 4V210-06 | 4V210-08 |
---|---|---|
Середовище | Повітря (фільтрується фільтруючим елементом 40мкм) | |
Дія | Внутрішній або зовнішній пілот | |
Розмір порту | Вхід=Вихід=Вихлоп=1/8" | Вхід=Вихід=1/4" Вихлоп=1/8" |
Еф.площа перерізу | 17.0 мм2 (Cv=1.0) | |
Тип розподільника | 5/2 | |
Робочий тиск | (0,15-0,8 МПа) 1,5 - 8 бар | |
Вхідний тиск максимум | (1,2 МПа) 12 бар | |
Температура | -20~70°С | |
Матеріал корпусу | Алюмінієвий сплав | |
Змащення | Не потрібно | |
Макс. частота | 5 циклів/с |
