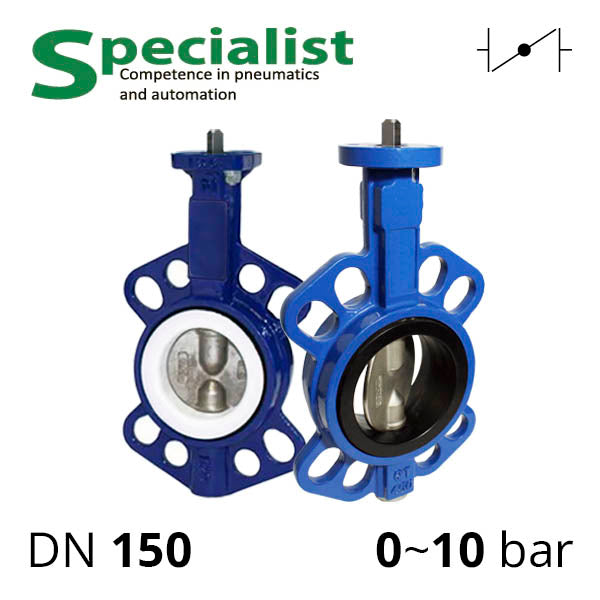

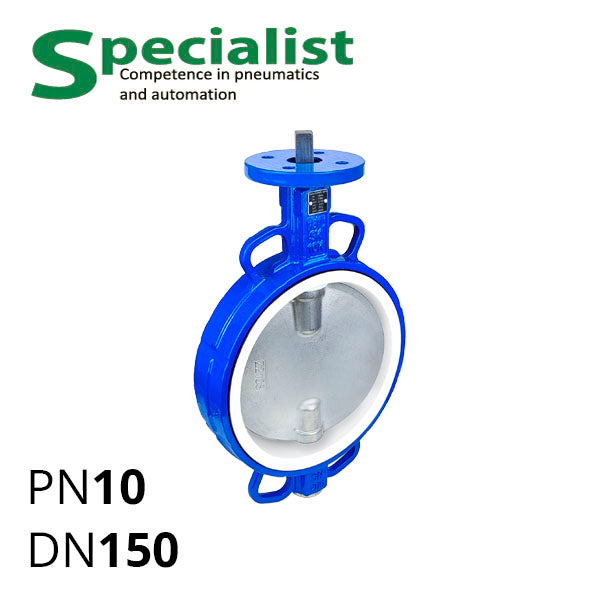

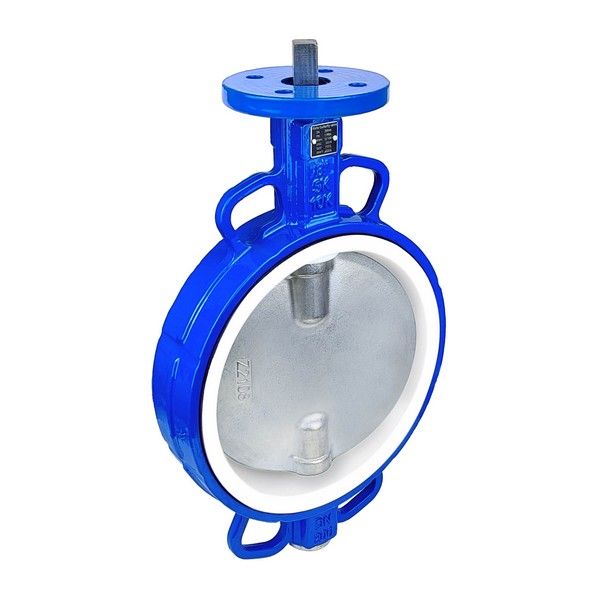

Дисковая поворотная задвижка ДУ 150 нержавеющая межфланцевая разборная серии SCBF-D674
Дисковая поворотная задвижка ДУ 150 нержавеющая межфланцевая разборная серии SCBF-D674

Дисковая поворотная задвижка ДУ 150 нержавеющая межфланцевая разборная серии SCBF-D674

: В наличии

: от 3,831 до 6,143 грн

Диск
Уплотнение

Модель: SCBF-D674-10XEC-150

Цена: 3,831 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 3,831 ₴

Модель Опции Цена за шт.

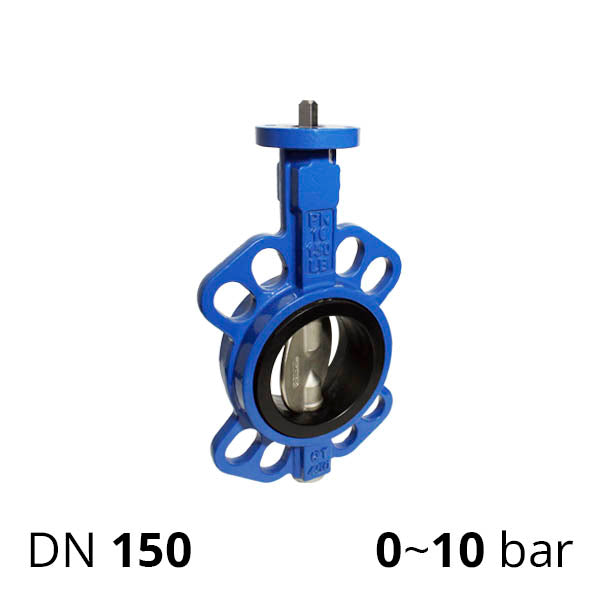

SCBF-D674-10XEC-150 SS304 / EPDM 3,831 ₴
SCBF-D674-10XES-150 SS316 / EPDM 4,385 ₴

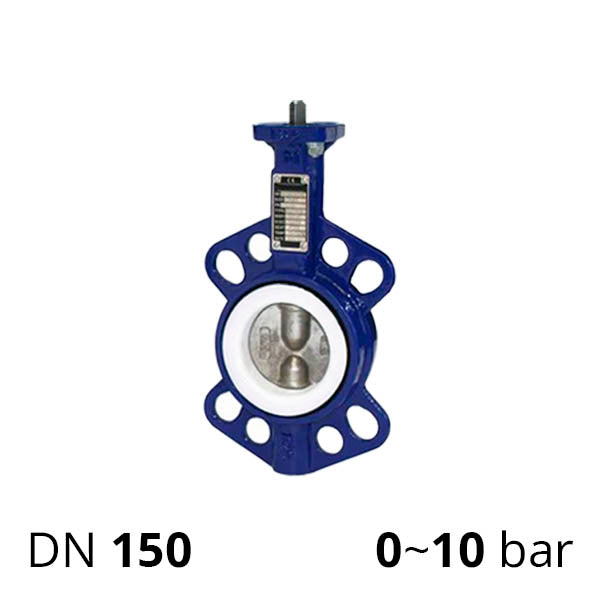

SCBF-D674-10XFS-150 SS316 / PTFE 6,143 ₴

Задвижка дисковая поворотная межфланцевая нержавеющая серии SCBF-D674-10XEC/10XES/10XFS-150 это разборный ремонтопригодный затвор баттерфляй с корпусом из литой стали углеродистой WCB и диском из нержавеющей стали CF8/CF8M (аналог AISI 304/316 SS. Имеет диаметр условного прохода DN 150 мм. для установки пневмо-, электропривода или рукоятки размером F07.

Данные межфланцевые задвижки баттерфляй ДУ 150 являются запорно-регулируемой арматурой - их можно использовать как для работы в режиме "открыто/закрыто", так и промежуточных положениях для регулирования объема неагрессивных газов, воздуха, воды, жидкостей со слабой концентрацией кислоты и щелочей, химических смесей совместимых с CF8M и EPDM (или PTFE) . Допустимое рабочее давление (по умолчанию) — PN до 10 бар.

Таблица - Основные параметры дискового поворотного затвора SCBF-D674-10XEC/10XES/10XFS-150
DN 150 мм
Номинальное давление Ру 10 бар (1 МПа)
Материал корпуса WCB (углеродистая сталь)
Материал диска CF8M по ASTM A351 (аналог SS316)
Материал уплотнений EPDM или PTFE
Выдерживаемая EPDM температура от −30 до 95° C
Выдерживаемая PTFE температура от −40 до 160° C
Площадка под привод ISO 5211 F07
Выход вала квадрат 14 мм
Рекомендуемый крутящий момент привода не менее 144 Н⋅м для EPDM,
не менее 180 Н⋅м для PTFE
Монтажная толщина 56 мм

Компания Specialist (Украина) напрямую импортирует запорную и регулирующую арматуру из Китая и Европы, а также имеет на складе ручные, электрические и пневматические приводы, фланцы, другие комплектующие к трубопроводной арматуре — позиционеры и т.д. У нас Вы можете купить задвижку размеров и материалов по справедливой цене.

Дисковый поворотный затвор Specialist на чертеже
Размеры нж. задвижки баттерфляй ДУ-150 SCBF-D674
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D674-10XEC-150 70 10 14 14 25 248 212 46 32,5 150 60 137 212
SCBF-D670-16XES-150 70 10 14 14 25 252 208 38 29 150 56 144 203

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
