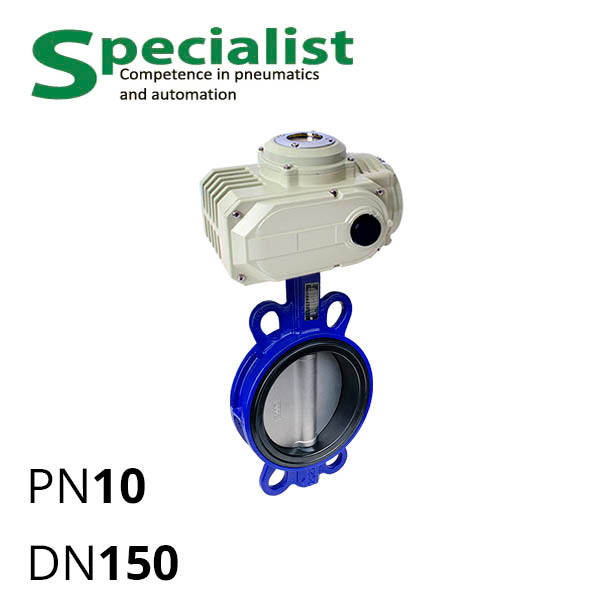

Дискова поворотна засувка ДУ 150 чавунна з електроприводом SCBF-D673-10XEX-150-HL-20
Дискова поворотна засувка ДУ 150 чавунна з електроприводом SCBF-D673-10XEX-150-HL-20

Дискова поворотна засувка ДУ 150 чавунна з електроприводом SCBF-D673-10XEX-150-HL-20

: На складі

: 15,005 грн

Модель: SCBF-D673-10XEX-150-HL-20

Ціна: 15,005 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 15,005 ₴

Промислова засувка дискова поворотна міжфланцева чавунна з ел. приводом серії SCBF-D673-10XEX-150-HL-20 це нерозбірний затвор батерфляй "метелик" з корпусом і диском з литої вуглецевої сталі WCB, що на відміну від сірого та ковкого чавуну може працювати під високим тиском і має кращу термостійкість. Діаметр умовного проходу для труб DN 150 мм.

Ці чавунні між-фланцеві засувки батерфляй ДУ 150 є запірною арматурою — оснащені типом приводу, який працює в режимі «відкрито/закрито». Регулюючий привід — на замовлення.

Виготовлені для застосування у водопровідних системах, з рідинами та газами зі слабкою концентрацію лугів й обмеженою малою кількістю кислот. Робоче середовище слід перевіряти на сумісність з WCB та EPDM. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.

Таблиця — Основні параметри ел. приводного дискового поворотного затвору SCBF-D673-10XEX-150-HL-20
DN 150 мм
Номінальний тиск Ру 10 бар (1 МПа); на замовлення Ру16, Ру40
Матеріал корпусу WCB по ASTM A216
Матеріал диску WCB по ASTM A216
Матеріал ущільнень EPDM
Робоча температура EPDM від −30 до 95° C
Монтажна товщина 56 мм
Електричний привід SCBF-HL-20 (“відкрито-закрито”)
Живлення 220 Вольт
Крутний момент приводу 200 Н⋅м

Наша компанія Specialist (Україна) постачає також електроприводні засувки ДУ150 з матеріалами на замовлення клієнта.

Креслення затвору дискового поворотного Specialist
Розміри затвору дискового поворотного чавунного Ду-150 Ру-10 SCBF-D673-10XEX-150
A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-150 70 10 14 14 25 248 212 46 32,5 150 60 137 212
Креслення розмірів електроприводу SCBF-HL-20-(A) для запірної та регульованої арматури

Стандартний розмір майданчика під привід та квадрату див. вище у тех.описі.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
