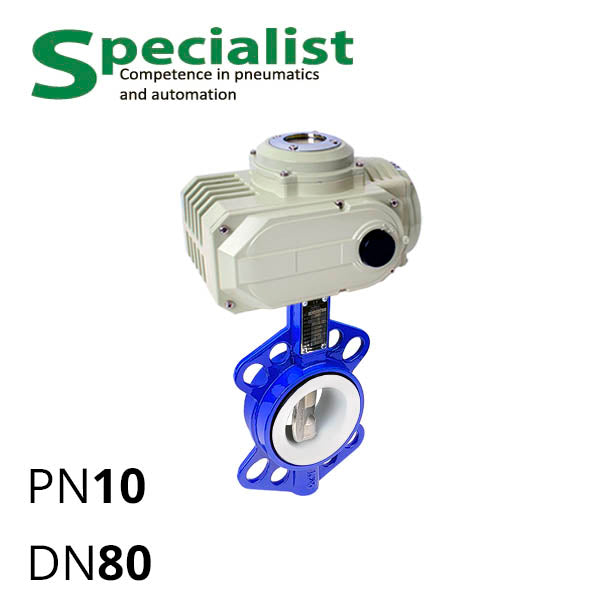

Дисковий поворотний затвор ДУ 80 нержавіючий з електроприводом SCBF-D674

Дисковий поворотний затвор ДУ 80 нержавіючий з електроприводом SCBF-D674

Наявність: На складі

Ціна: від 9,397 до 14,856 грн

Звичайна ціна

SS304

SS316

EPDM

PTFE

Модель: SCBF-D674-10XEC-80-HL-10

Ціна: 9,397 ₴ за одиницю

Додати в кошик

Сума: 9,397 ₴

Моделі

Модель	Опції	Ціна за одиницю
SCBF-D674-10XEC-80-HL-10	SS304 / EPDM	9,397 ₴
SCBF-D674-10XES-80-HL-10	SS316 / EPDM	9,527 ₴
SCBF-D674-10XFS-80-HL-20	SS316 / PTFE	14,856 ₴

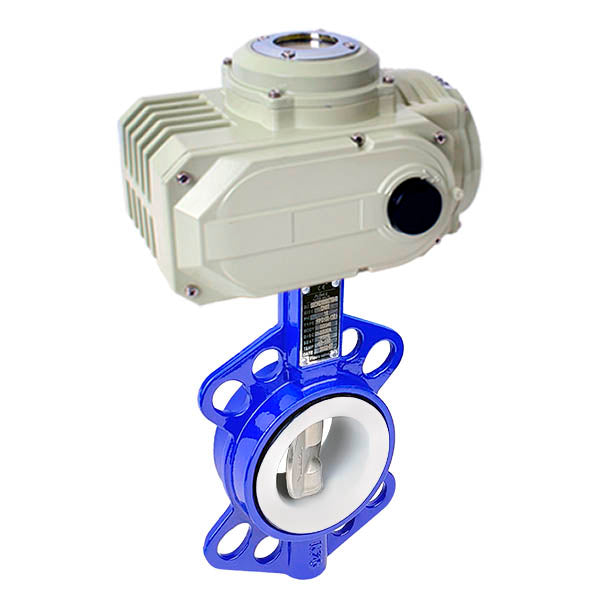

SCBF-D674-10XEC/XES/XFS-80-HL-10/20 це промисловий дисковий поворотний затвор запірний ДУ 80 нержавний з електро приводом для міжфланцевого монтажу. Виготовлений затвор батерфляй "метелик" з корпусом WCB і диском з харчової нержавіючої сталі ANSI CF8 або СF8M, що є аналогами AISI 304/316 SS. Є розбірним та ремонтопридатним. Призначений виконавчий механізм для відкриття і закриття робочого середовища на трубах діаметром умовного проходу DN 80 мм.

Ці сталеві нержавіючі між-фланцеві засувки батерфляй ДУ 80 оснащені запірним типом приводу, який має два положення: закрито і відкрито. Робоче середовище перевіряйте на сумісність з SS304/SS316 та EPDM/PTFE. Для рідин з вмістом органічних кислот (оцтова, лимонна, молочна, тощо) обирайте SS304+EPDM, тоді як для нафтопродуктів чи водяної пари — SS316+PTFE.

Робочий тиск (за замовчуванням) — PN 10.

Табл. — Основні параметри електроприводної дискової поворотної заслінки SSCBF-D674-10XEC/XES/XFS-80-HL-10/20
DN	80 мм
Номінальний тиск	Ру 10 (10 бар)
Корпус	WCB по ASTM A216
Диск	CF8 або CF8M (SS304 або SS316)
Вкладиш сідла	EPDM або PTFE
Робоча температура для EPDM	від −30 до 95° C
Робоча температура для PTFE	від −40 до 160° C
Будівельна відстань	41 мм
Модель електроприводу	SCBF-HL-10/20 (2 поз.)
Електроживлення	220 В
Крутний момент приводу	100 Н⋅м

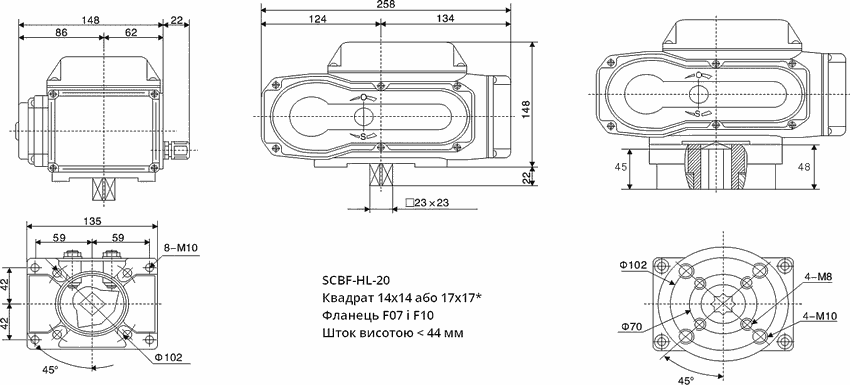

Габаритні розміри

Креслення дискової поворотної засувки Specialist

Розміри засувки батерфляй SCBF-D673-10XEX-80
Модель	A	B	C	F	F1	D1	D	n-a	n-b	DN	L	H1	H
SCBF-D674-10XEC-80	50	7,5	12	9	18	151/163	125	30	21	80	49	103,5	157
SCBF-D674-10XES-80	50	7,5	12	9	16	151/163	125	30	21	80	49	103,5	157
SCBF-D674-10XFS-80	50	7,5	12	9	16	151/163	125	30	21	80	49	103,5	157
SCBF-D670-16XFC-80	50	7	14	11	15	158,00	129	25	20	80	48,5	98,5	155,5
SCBF-D671-16XES-80	50	7,5	12	9	20	152,00	125	30	21	80	49	103,5	157
