Фільтр-регулятор повітря 1/4″ SA-WM10-08 з манометром та кронштейном

: На складі

: 181 грн

:1 день

Звичайна ціна

Модель: SA-WM10-08

Ціна: 181 ₴  за одиницю


Сума: 181

Пневматичний фільтр-регулятор з манометром SA-WM10-08 1/4″ це зкомбінований в одному корпусі фільтр-вологовідділювач й мембранний регулятор тиску з механічним манометром, що призначений для підготовки стисненого повітря після компресора перед подачею у невеликий пневмоінструмент. Пропускна здатність пристрою — до 700 нл/хв. Фільтр-регулятори SA-WM10-08 приєднуються до лінії через різьбові отвори входу-виходу 1/4 дюйма (трубна циліндрична різьба). Функції:

  • очищення повітря утриманням на змінному фільтроелементі твердих частинок розміром понад 40 мкм (можливе встановлення фільтроелементу з тонкістю фільтрації 5 мкм);
  • відділення рідинної вологи і частково компресорного мастила, що міститься в стиснутому повітрі;
  • напіватоматичний злив конденсату з колби (конденсат зливається або у разі відключення блоку підготовки повітря від подачі повітря, або у разі ручного натискання на клапан зливу знизу фільтра)
  • регульоване зменшення подаваємого від компресора тиску та підтримання його на заданому рівні в діапазоні від 1,5 до 8,5 бар. Даний фільтр-регулятор може використовуватися на будь-якому промисловому обладнанні або пневматичному інструменті, де допускається точність регулювання тиску ±0,5 бар;
  • скидання надлишкового тиску з виходу.

Комплект фільтр-регулятору SA-WM10-08

  1. Фільтр-регулятор
  2. Манометр
  3. Кріплення-кронштейн на вертикальну поверхню
  4. Фільтр-елемент бронзовий 40 мкм (витратний матеріал)

Переваги SA-WM10-08

  • Фіксуючий механізм рукоятки запобігає її випадковому повороту та ненавмисній зміні тиску;
  • У вартість фільтра-регулятора входить механічний манометр за показаннями якого можна встановити та коригувати значення вихідного тиску;
  • Ціна фільтра-регулятора серії SA-WM10-08 нижча порівняно з аналогічними пристроями промислового сегменту. Ця серія найвигідніша, якщо Ви купуєте прилад для разових робіт або використання в гаражних умовах.
Технічні характеристики блоку підготовки повітря SA-WM
Модель SA-WM10-08
Робоче середовище Стиснуте повітря
Тип приєднань до трубопроводу G1/4″
Максимальні витрати 700 нл/хв
Вхідний тиск максимум 10 бар
Вихідний тиск 1.5...8.5 бар
Ступінь фільтрації 40 мкм (5 мкм)
Допустима робоча температура 0...60 °С
Додаткова інформація

Даний фільтр-регулятор має алюмінієвий корпус пофарбований порошковою фарбою, пластикову рукоятку регулювання та колби з прозорого технополімеру для збору конденсату.

Вологовідділювач циклонного типу SA-WM10-08 може відокремлювати від повітря лише рідинну вологу та мастило — пристрій не здатен відокремити воду, яка не встигла сконденсуватись. Для якісного осушення вологого повітря необхідно встановити після компресору осушувачі холодильного типу або адсорбери.

Фільтр-регулятор SA-WM10-08 має напівавтоматичне скидання конденсату. Конденсат зливається:

  • у разі відключення подачі повітря на магістралі, падіння тиску на блокові підготовки повітря;
  • натискання знизу фільтра на зливальний клапан.

Якщо в місці встановлення компресору велика вологість повітря або Ви працюєте безперервно, то Вам може знадобитися повністю автоматичне скидання конденсату, яке не вимагає зупинки системи та регулярних перевірок. Автоматичне скидання можна встановити на фільтри-регулятори серій SA-WN та SA-WU, тож зверніть свою увагу на ці блоки підготовки повітря.

Фільтроелемент SA-WM10-08 механічно утримує тверді частинки розміром понад 40 мкм та пропускає на вихід вже очищене повітря. При необхідності блок підготовки повітря може бути укомплектований фільтроелементом зі ступенем очистки 5 мкм, але при його використанні обов'язкова попередня фільтрація повітря, використовуючи фільтр на 40 мкм. Це необхідно для подовження терміну служби п'ятимікронного фільтроелементу та збереження нормальної пропускної здатності.

Приклад збірки:

Підключення фільтр-регулятору 1/4 дюйми

Для швидкого та зручного відключення-підключення подачі повітря від магістралі до блоку підготовки повітря рекомендуємо встановити клапан SV-I-H-32.

Фільтр-регулятор G1/4" (SA-WM10-08)

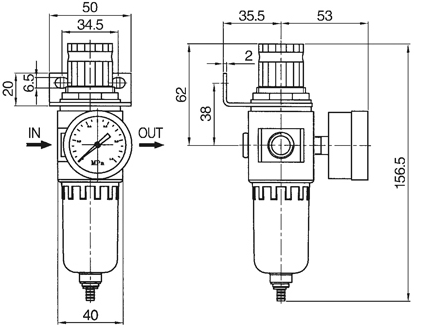

Фільтр-регулятор з манометром SA-WM10-08 різьба 1/4 дюйма креслення
