Пневморозподільник ручний 3/2 серії SV-I-H-32 з ручним управлінням
Пневморозподільник ручний 3/2 серії SV-I-H-32 з ручним управлінням
Пневморозподільник ручний 3/2 серії SV-I-H-32 з ручним управлінням
Пневморозподільник ручний 3/2 серії SV-I-H-32 з ручним управлінням
Пневморозподільник ручний 3/2 серії SV-I-H-32 з ручним управлінням

Пневморозподільник ручний 3/2 серії SV-I-H-32 з ручним управлінням

: На складі

: від 205 до 613 грн

Різьба

Модель: SV-I-H-32-06

Ціна: 205 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 205 ₴

Модель Опції Ціна за одиницю
SV-I-H-32-06 G 1/8" 205 ₴
SV-I-H-32-08 G 1/4" 307 ₴
SV-I-H-32-10 G 3/8" 343 ₴
SV-I-H-32-15 G 1/2" 613 ₴

Мініатюрні пневматичні розподільники 3/2 серії SV-I із ручним керуванням (ручний розсувний/висувний клапан) призначені для роботи зі стисненим повітрям при робочому тиску 0-10 бар. Дані пневморозподільники не чутливі до забруднення повітря, часто використовуються перед блоками підготовки стисненого повітря та безпосередньо перед ручним пневмоінструментом як ручний пневмоклапан ввімкнення/вимкнення.

Для підключення до пневмолінії пневморозподільники 3/2 серії SV-I мають внутрішню або зовнішню трубну циліндричну різьбу на вході-виході G1/8″, G1/4″, G3/8″ або G1/2″. При відключенні подачі повітря відбувається скидання тиску з споживача за допомогою спускання стиснутого повітря з виходу через спеціальний отвір.

Комплект поставки

  • Пневморозподільник 3/2 серії SV-I

Переваги

  • Має високу пропускну здатність при дуже компактних мініатюрних розмірах
  • Зручний для використання з ручним пневматичним інструментом
  • Можуть працювати з грубо очищеним стисненим повітрям
  • Справедливе співвідношення ціни та якості

Розшифрування коду розподільника

Кодове позначення розподільника Specialist SV-I-H-32

Характеристики пневмоклапана ручного SV-I

Таблиця — Технічні параметри розподілювача SV-I-H-32
Модель SV-I-H-32-06 SV-I-H-32-08 SV-I-H-32-10 SV-I-H-32-15
Різьба приєднання входу-виходу G1/8″ G1/4″ G3/8″ G1/2″
Ефективна площа поперечного перерізу 23 мм2
(CV=1.28)		 40 мм2
(CV=2.22)		 65 мм2
(CV=3.5)		 140 мм2
(CV=7.8)
Число ліній/позицій 3/2
Робоче середовище Повітря, тонкість фільтрації не менше 40 мікрон
Тип керування Ручне
Діапазон робочого тиску 0-10 бар
Діапазон робочих температур 0...60 °С (у сухому повітрі без вологи)

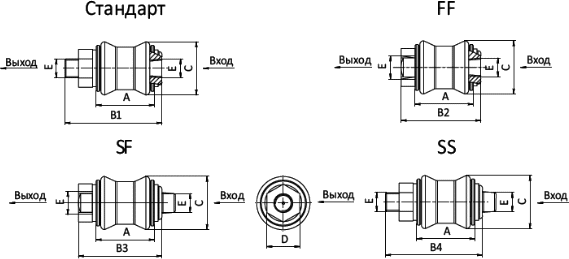

Габаритні розміри пневморозподільників SV-I-H-32
Таблиця — Габаритні та приєднувальні розміри розподілювачів 3/2 серії SV-I-H-32 (мм)
Модель A B1 B2 B3 B4 C D E
SV-I-H-32-06 30 50 43 50 57 27.5 17 G1/8"
SV-I-H-32-08 32.5 58 47
 58
 69
 30
 19
 G1/4"
SV-I-H-32-10 39 68.5
 55.5
 68.5
 81.5
 35.5
 22
 G3/8"
SV-I-H-32-15 50 85.5
 70.5
 85.5
 100.5
 44
 30
 G1/2"
