| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SO-QVB-06 | G 1/8" | 358 ₴ | |
| SO-QVB-08 | G 1/4" | 482 ₴ | |
| SO-QVB-10 | G 3/8" | 544 ₴ | |
| SO-QVB-15 | G 1/2" | 1,089 ₴ |
Клапан швидкого (скидання) вихлопу серії SO-QVB призначений для прискорення роботи пневмоциліндрів та ефективного скидання стисненого повітря з порожнин циліндра. Він скорочує час спрацьовування пневмоциліндрів, знижуючи навантаження на розподільні клапани та підвищуючи загальну продуктивність пневматичних систем.
Основні характеристики SO-QVB:
- Різьбові бронзові вставки: Вхід-вихід з різьбою G1/8" - G1/2".
- Вихлопний порт: Розмір може бути меншим за вхідний — ознайомтеся з таблицею габаритів для точних даних.
- Ущільнення: Використовується якісне ущільнення NRB, що забезпечує герметичність і надійність.
- Робочий тиск: 0 - 10 бар.
Пневмоклапан SO-QVB прискорює дію пневмоциліндрів, зменшуючи опір повітря при зворотному ході поршня:
- При подачі повітря: Замикаючий елемент (поршень) закриває порт скидання, спрямовуючи повітря в циліндр.
- Під час зворотного руху штока: Запірний елемент (поршень) блокує вхідний порт, а повітря випускається в атмосферу через вихлопний порт.
Обхід пневморозподільника та широкий діаметр вихлопного отвору забезпечують швидке скидання тиску, підвищуючи частоту спрацьовування циліндра. Це також дозволяє використовувати розподільники з меншим прохідним діаметром і знижує ймовірність утворення конденсату у лінії підведення.
На відміну від клапанів серії SO-QVA, серія SO-QVB вбудовується безпосередньо у трубопровід. Це спрощує монтаж та робить його ідеальним для систем з обмеженим простором.
| Модель | SO-QVB-06 | SO-QVB-08 | SO-QVB-10 | SO-QVB-15 | |
|---|---|---|---|---|---|
| Приєднання | G1/8″ | G1/4″ | G3/8″ | G1/2″ | |
| Приєднання вихлопу | G1/8″ | G1/4″ | G3/8″ | G3/8″ | |
| Ефективна площа перерізу | P→A | 16 мм2 (CV=0.88) | 27.5 мм2 (CV=1.53) | 28 мм2 (CV=1.55) | 71 мм2 (CV=3.93) |
| A→R | 19 мм2 (CV=1.05) | 32 мм2 (CV=1.77) | 32.5 мм2 (CV=1.79) | 80 мм2 (CV=4.23) | |
| Робоче середовище | Повітря | ||||
| Робочий тиск | від 0 до 10 бар | ||||
| Максимальний вхідний тиск | 15 бар | ||||
| Діапазон робочих температур | від -5 до 60°С | ||||

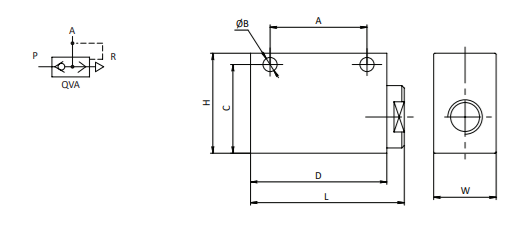

| Модель | L | W | H | A | B | C | D |
|---|---|---|---|---|---|---|---|
| SO-QVB-06 | 46 | 20 | 32 | 30 | 4,3 | 27 | 40 |
| SO-QVA-08 | 62 | 25 | 40 | 39 | 5,6 | 33,5 | 55 |
| SO-QVA-10 | 62 | 25 | 40 | 39 | 5,6 | 33,5 | 55 |
| SO-QVA-15 | 98 | 38 | 64 | 60 | 8,5 | 51 | 90 |
