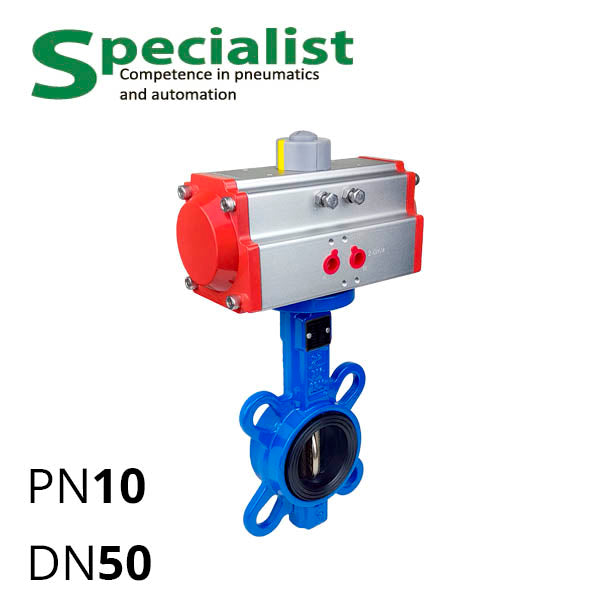

Чавунна засувка батерфляй SCBF-D673-10XEX-50-RAT052 це промисловий дисковий поворотний затвор Ру 10 ДУ 50 з пневмоприводом для багатопозиційного регулювання води, інших неагресивних газових та рідких речовин під тиском, що сумісні з WCB і EPDM. Наша компанія “Specialist” може виготовити диск та сідло з інших матеріалів, щоб дисковий затвор був сумісний з вашим робочим середовищем; Ру16 на замовлення.
| DN | 50 мм |
|---|---|
| Номінальний тиск | Ру 10 (Ру 16 під замовлення) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | WCB |
| Матеріал ущільнень | EPDM |
| Витримувана EPDM температура | від −30 до 95° C |
| Монтажна товщина | 41 мм |
| Модель пневмоприводу | SC-RAT052 |
| Спосіб дії SC-RAT052 | Двосторонньої дії |
| Підключення повітря | 1/4″ |
| Рекомендований тиск повітря управління | від 6 до 8 бар |
| Зусилля SC-RAT052 при 6 бар | 24,96 Н⋅м |
Окрім водяного/газового затвору поворотного компанії Specialist Ви можете придбати розподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-50 | 50 | 8 | 12 | 11 | 22 | 116 | 165 | 29 | 18 | 50 | 46 | 68,5 | 135,5 |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 143 | 72 | 55 | 92 | 30 | 41 | 14 | 80 | 30 | ⌀50 | ⌀36 | M6×8 | M5×8 | 11 | ⌀40 | 158 | 200 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F03/F05 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 9 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-11x9.
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
