| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SCBF-D674-10XEC-50-RAT052 | AISI 304 SS / EPDM / 25 Нм | 3,533 ₴ | |
| SCBF-D674-10XES-50-RAT052 | AISI 316 SS / EPDM / 25 Нм | 3,872 ₴ | |
| SCBF-D674-10XFS-50-RAT063 | AISI 316 SS / PTFE / 43 Нм | 4,779 ₴ |

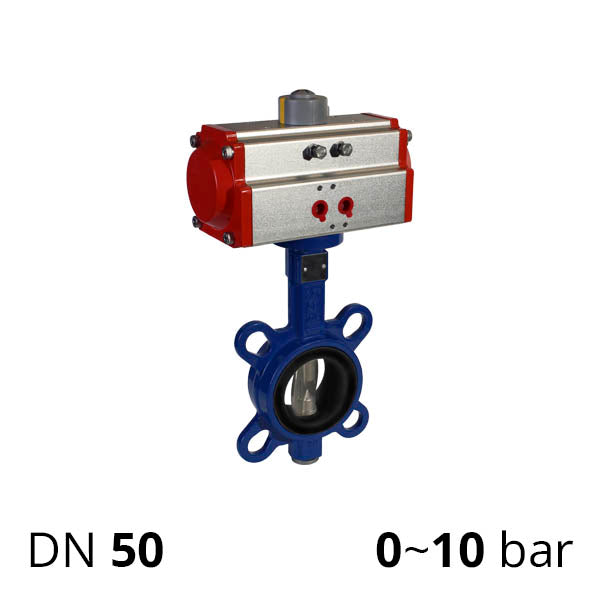

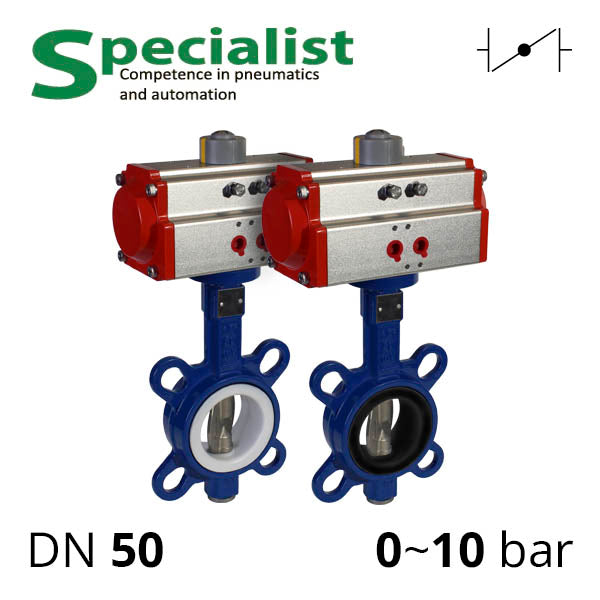

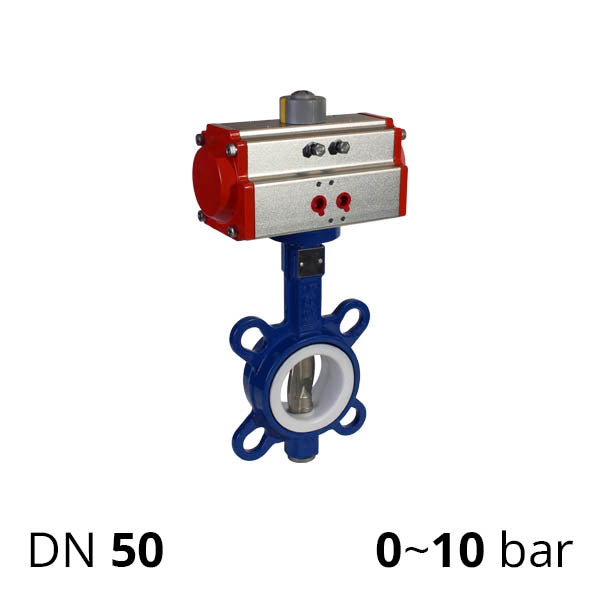

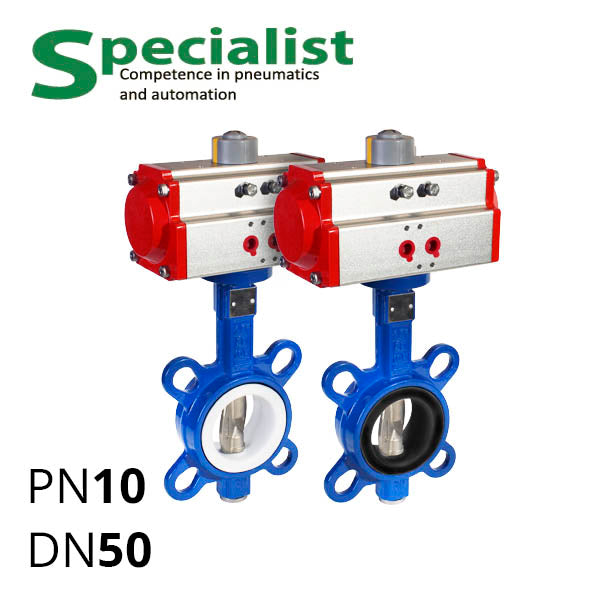

Затвор дисковий поворотний з пневмоприводом Ру 10 ДУ 50 серії SCBF-D674-10XEC/10XES/10XFS-50-RAT052/063 це засувка типу "батерфляй" з литим нержавіючим диском CF8 або СF8M — марки нержавійки, що є аналогами харчових сталей AISI 304/316 SS. Міжфланцева заслінка дискова призначена для кріплення між фланцями на трубу d 100мм та оснащена пневматичним приводом подвійної дії SC-RAT052 або SC-RAT063.
Дисковий затвор з пневмоуправлінням ДУ 50серії SCBF-D674-10XEC/10XES/10XFS-50-RAT052/063 призначений для води, рідини або газу хімічний склад якого по таблиці сумісності не реагує з CF8/CF8M та обраним матеріалом сідла — EPDM або PTFE.
| DN | 50 мм |
|---|---|
| Номінальний тиск | Ру 10 бар (1 МПа) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | CF8 або CF8M по ASTM A351 (аналоги SS304/SS316) |
| Матеріал ущільнень | EPDM або PTFE |
| Витримувана EPDM температура | від −30 до 95° C |
| Витримувана PTFE температура | від −40 до 160° C |
| Монтажна товщина | 41 мм |
| Модель пневмоприводу | SC-RAT052 або SC-RAT063 |
| Спосіб дії SC-RAT052/SC-RAT063 | Двосторонньої дії |
| Підключення повітря | 1/4″ |
| Рекомендований тиск повітря управління | від 6 до 8 бар |
| Зусилля SC-RAT052 при 6 бар | 24,96 Н⋅м |
| Зусилля SC-RAT063 при 6 бар | 43,92 Н⋅м |
Окрім водяного/газового затвору поворотного компанії Specialist Ви можете придбати розподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XFS-50 | 50 | 8 | 11,5 | 11 | 22 | 116 | 93 | 27 | 19 | 50 | 45 | 75 | 143 |
| SCBF-D670-16XFC-50 | 50 | 8 | 13,6 | 11 | 12 | 128 | 97 | 25 | 20 | 50 | 45 | 64 | 130,6 |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 143 | 72 | 55 | 92 | 30 | 41 | 14 | 80 | 30 | ⌀50 | ⌀36 | M6×8 | M5×8 | 11 | ⌀40 | 158 | 200 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F03/F05 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 9 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-11x9.
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 190 | 88 | 69 | 108 | 35 | 45 | 18 | 80 | 30 | ⌀70 | ⌀50 | M8×13 | M6×10 | 14 | ⌀40 | 184 | 233 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F05/F07 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 9 або 11 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-14x9 або SCBF-ROD-14x11.
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
