Мініатюрні магнітні датчики положення серії SC-CMS-G та SC-DMS-G поставляються з формою корпусу для встановлення за допомогою спеціальних кріплень на круглі гільзи лінійних пневмоциліндрів.
Конструктивно датчики розділені на нормально розімкнені геркони SC-CMS-G або датчики Холла SC-DMS-G, які використовуються для вирішення різноманітних завдань з автоматизації, а зокрема для контролю положення поршня лінійних або поворотних пневмоциліндрів. Обидва різновиди датчиків для візуальної індикації оснащені світлодіодом зверху корпусу пристрою та кабелем довжиною SC-CMS-G2, 3 або 5 м.
| Різновид | Датчики Холла | Геркони | ||
|---|---|---|---|---|
| Серія | — | SC-DMS-G-N | SC-DMS-G-P | SC-CMS-G |
| Тип | Двопровідний нормально відкритий | Трьохпровідний NPN | Трьохпровідний PNP | Двопровідний нормально відкритий |
| Робоча напруга | 10...28 В AC | 5...30 V AC | 5...240 V AC/DC | |
| Вихідний струм | 2,5...10 мА | 30 В/200 мА макс | 100 мА | |
| Макс. потужність | 2,8 Вт | 6 Вт | 10 Вт | |
| Споживання струму | 3 мА макс | 5 мА макс | — | |
| Максимальна частота | 1000 Гц | 200 Гц | ||
| Клас захисту | IP64/IP68 | IP64 | ||
| Захист | Захист від перенапруги, зворотної полярності | — | ||
| Вібростійкість | 50G | 50G | ||
| Робоча температура | -10~70 °С | |||
| Температура зберігання | -20~80 °С | |||
Для пневмоциліндрів з діаметрами поршнів від 32 до 160 мм з круглою гільзою та стягнутими кришками за допомогою шпильок для закріплення мініатюрного датчика SC-G(C)MS-G застосовують лапи SC-SH-__. Останні цифри позначають типорозмір, який підбирається згідно з діаметром пневмоциліндра (поршня). Кріплення SC-SH-__ застосовується для наступних серій пневмоциліндрів:
На гільзі циліндричної форми міні-геркон або датчик Холла SC-D(C)MS-G затягують ременем типу SC-MS-B-A__. Цифри наприкінці кодування вказують на діаметр циліндра. Дане кріплення для датчиків можна купити на пневмоциліндри з діаметром поршня 20, 25 або 32 мм:
Підключення двопровідного геркону SC-CMS-G
Підключення датчика Холла NPN SC-DMS-G-N
Підключення датчика Холла PNP SC-DMS-G-P

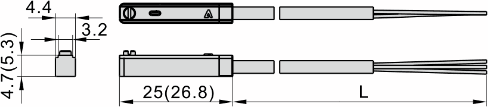

Значення в скобках вказані для герконів CMS, одиниця вимірювання — мм.
