Круглий пневмоциліндр з прохідним штоком серії SC-MALD
: Виготовлення під замовлення
: від 1,442 до 2,885 грн
Звичайна ціна
Модель | Опції | Ціна за одиницю | |
---|---|---|---|
SC-MALD-16×25-S | 16 мм / 25 мм | 1,442 ₴ | |
SC-MALD-16×50-S | 16 мм / 50 мм | 1,466 ₴ | |
SC-MALD-16×100-S | 16 мм / 100 мм | 1,513 ₴ | |
SC-MALD-16×150-S | 16 мм / 150 мм | 1,561 ₴ | |
SC-MALD-20×25-S | 20 мм / 25 мм | 1,644 ₴ | |
SC-MALD-20×50-S | 20 мм / 50 мм | 1,672 ₴ | |
SC-MALD-20×100-S | 20 мм / 100 мм | 1,728 ₴ | |
SC-MALD-20×150-S | 20 мм / 150 мм | 1,784 ₴ | |
SC-MALD-25×25-S | 25 мм / 25 мм | 1,781 ₴ | |
SC-MALD-25×50-S | 25 мм / 50 мм | 1,814 ₴ | |
SC-MALD-25×100-S | 25 мм / 100 мм | 1,882 ₴ | |
SC-MALD-25×150-S | 25 мм / 150 мм | 1,949 ₴ | |
SC-MALD-32×25-S | 32 мм / 25 мм | 2,024 ₴ | |
SC-MALD-32×50-S | 32 мм / 50 мм | 2,068 ₴ | |
SC-MALD-32×100-S | 32 мм / 100 мм | 2,155 ₴ | |
SC-MALD-32×150-S | 32 мм / 150 мм | 2,243 ₴ | |
SC-MALD-40×25-S | 40 мм / 25 мм | 2,617 ₴ | |
SC-MALD-40×50-S | 40 мм / 50 мм | 2,670 ₴ | |
SC-MALD-40×100-S | 40 мм / 100 мм | 2,777 ₴ | |
SC-MALD-40×150-S | 40 мм / 150 мм | 2,885 ₴ |
Пневмоциліндр серії SC-MALD це розбірний пневматичний циліндр двосторонньої дії з діаметром поршня від 16 до 40 мм без демпфування, з двостороннім прохідним штоком. Подібні циліндри часто зустрічаються на верстатах китайського виробництва.
За замовчуванням ми виготовляємо циліндри SC-MALD з магнітом на поршні, на замовлення — без.
Діаметр, мм | 16 | 20 | 25 | 32 | 40 |
---|---|---|---|---|---|
Приєднувальна різьба | M5 | G1/8″ | G1/8″ | G1/8″ | G1/4″ |
Максимальна довжина ходу | 500 мм | 800 мм | 1200 мм | ||
Дія | Двосторонньої дії із прохідним полим штоком | ||||
Робоче середовище | Повітря після фільтру 40 мкм | ||||
Діапазон робочого тиску | 1~9 бар | ||||
Макс. вхідний тиск | 12 бар | ||||
Діапазон робочих температур | -10 ~ 70 °C (при сухому повітрі без вологи) | ||||
Демпфування | Демпферна шайба | ||||
Тип магнітного датчику | SC-CMS-G або SC-DMS-G | ||||
Тип кріплення датчика | SC-MAL-B-S |
Виготовлення пневматичних циліндрів SC-MALD
Компанія "Спеціаліст" є виробником пневматичних циліндрів — SC-MALD виготовляються протягом 1-3 робочих днів. Можливе проектування інших нестандартних виробів на базі серії — із специфічними кріпленнями, розмірами та матеріалами на замовлення покупця.
Зверніть увагу, що пневмоциліндри є товаром, який підлягає поверненню лише у випадку несправності.

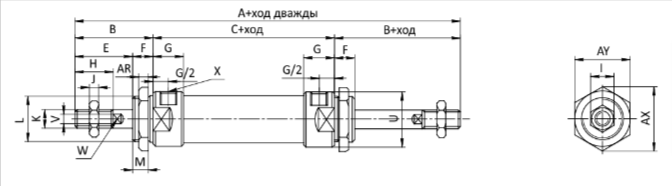

Kреслення циліндрy серії SC-MALD
Дiаметр | A | A1 | B | C | E | F | G | H | I | J | K | L | M | U | V | W | X | AR | AX | AY | T |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
20 | 131 | 122 | 40 | 70 | 28 | 12 | 16 | 20 | 12 | 6 | M8X1.25 | M22X1.5 | 10 | 29 | 8 | 6 | G1/8” | 7 | 33 | 29 | 19 |
25 | 135 | 128 | 44 | 70 | 30 | 14 | 16 | 22 | 17 | 6 | M10X1.25 | M22X1.5 | 12 | 34 | 10 | 8 | G1/8” | 7 | 33 | 29 | 21 |
32 | 141 | 128 | 44 | 70 | 30 | 14 | 16 | 22 | 17 | 6 | M10X1.25 | M24X2.0 | 12 | 39.5 | 12 | 10 | G1/8” | 8 | 37 | 32 | 21 |
40 | 165 | 152 | 46 | 92 | 32 | 14 | 22 | 24 | 17 | 7 | M12X1.25 | M30X2.0 | 12 | 49.5 | 16 | 14 | G1/4” | 9 | 47 | 41 | 21 |
