Круглий пневмоциліндр з регулюванням ходу серії SC-MALJ

Фото Круглий пневмоциліндр з регулюванням ходу серії SC-MALJ

Круглий пневмоциліндр з регулюванням ходу серії SC-MALJ

Наявність: На складі

Ціна: від 2,077 до 4,268 грн

Звичайна ціна

16 мм

20 мм

25 мм

32 мм

40 мм

25 мм

50 мм

100 мм

Модель: SC-MALJ-16×25-S

Ціна: 2,077 ₴ за одиницю

Додати в кошик

Сума: 2,077 ₴

Завантажити PDF-каталог

Моделі

Модель	Опції	Ціна за одиницю
SC-MALJ-16×25-S	16 мм / 25 мм	2,077 ₴
SC-MALJ-16×50-S	16 мм / 50 мм	2,108 ₴
SC-MALJ-16×100-S	16 мм / 100 мм	2,171 ₴
SC-MALJ-20×25-S	20 мм / 25 мм	2,397 ₴
SC-MALJ-20×50-S	20 мм / 50 мм	2,433 ₴
SC-MALJ-20×100-S	20 мм / 100 мм	2,506 ₴
SC-MALJ-25×25-S	25 мм / 25 мм	2,611 ₴
SC-MALJ-25×50-S	25 мм / 50 мм	2,655 ₴
SC-MALJ-25×100-S	25 мм / 100 мм	2,742 ₴
SC-MALJ-32×25-S	32 мм / 25 мм	2,991 ₴
SC-MALJ-32×50-S	32 мм / 50 мм	3,047 ₴
SC-MALJ-32×100-S	32 мм / 100 мм	3,160 ₴
SC-MALJ-40×25-S	40 мм / 25 мм	4,058 ₴
SC-MALJ-40×50-S	40 мм / 50 мм	4,128 ₴
SC-MALJ-40×100-S	40 мм / 100 мм	4,268 ₴

Розбірні круглі пневмоциліндри двосторонньої дії з регулюванням ходу серії SC-MALJ ми виготовляємо з діаметром поршня від 16 до 40 мм та довжиною ходу до 100 мм. Такий вид пневматичних циліндрів часто зустрічаються на верстатах китайського виробництва. За замовчуванням циліндри SC-MALJ постачаються з магнітом.

Таблиця — Технічні характеристики
Діаметр, мм	16	20	25	32	40
Приєднувальна різьба	M5	G1/8″	G1/8″	G1/8″	G1/4″
Максимальна довжина ходу	100 мм
Дія	Двосторонньої дії з регулюванням ходу
Робоче середовище	Повітря після фільтру 40 мкм
Діапазон робочого тиску	1~9 бар
Макс. вхідний тиск	12 бар
Діапазон робочих температур	-10 ~ 70 °C (при сухому повітрі без вологи)
Демпфування	Демпферна шайба
Тип магнітного датчику	SC-CMS-G або SC-DMS-G
Тип кріплення датчика	SC-MAL-B-S

Виготовлення пневматичних циліндрів SC-MALJ

Компанія "Спеціаліст" є виробником пневматичних циліндрів — ми виготовляємо SC-MALJ протягом 1-3 робочих днів. Можливе проектування інших нестандартних виробів на базі серії.

Зверніть увагу, що пневмоциліндри є товаром, який підлягає поверненню лише у випадку несправності.

Габаритні розміри

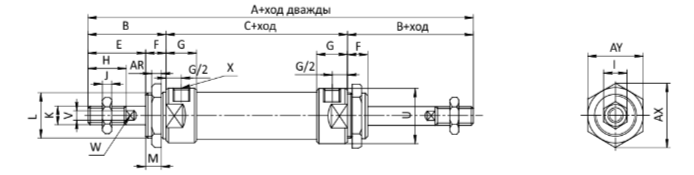

Kреслення циліндрy серії SC-MALJ

Габаритні розміри SC-MALJ
Дiаметр	A	A1	B	C	E	F	G	H	I	J	K	L	M	U	V	W	X	AR	AX	AY	T
20	131	122	40	70	28	12	16	20	12	6	M8X1.25	M22X1.5	10	29	8	6	G1/8”	7	33	29	19
25	135	128	44	70	30	14	16	22	17	6	M10X1.25	M22X1.5	12	34	10	8	G1/8”	7	33	29	21
32	141	128	44	70	30	14	16	22	17	6	M10X1.25	M24X2.0	12	39.5	12	10	G1/8”	8	37	32	21
40	165	152	46	92	32	14	22	24	17	7	M12X1.25	M30X2.0	12	49.5	16	14	G1/4”	9	47	41	21
