Круглий пневмоциліндр серії SC-MAL-U з урізанною задньою кришкою

Фото Круглий пневмоциліндр серії SC-MAL-U з урізанною задньою кришкою

Круглий пневмоциліндр серії SC-MAL-U з урізанною задньою кришкою

Наявність: На складі

Ціна: від 1,060 до 2,220 грн

Звичайна ціна

16 мм

20 мм

25 мм

32 мм

40 мм

25 мм

50 мм

100 мм

150 мм

Модель: SC-MAL-U-16×25-S

Ціна: 1,060 ₴ за одиницю

Додати в кошик

Сума: 1,060 ₴

Завантажити PDF-каталог

Моделі

Модель	Опції	Ціна за одиницю
SC-MAL-U-16×25-S	16 мм / 25 мм	1,060 ₴
SC-MAL-U-16×50-S	16 мм / 50 мм	1,077 ₴
SC-MAL-U-16×100-S	16 мм / 100 мм	1,112 ₴
SC-MAL-U-16×150-S	16 мм / 150 мм	1,147 ₴
SC-MAL-U-20×25-S	20 мм / 25 мм	1,226 ₴
SC-MAL-U-20×50-S	20 мм / 50 мм	1,247 ₴
SC-MAL-U-20×100-S	20 мм / 100 мм	1,290 ₴
SC-MAL-U-20×150-S	20 мм / 150 мм	1,332 ₴
SC-MAL-U-25×25-S	25 мм / 25 мм	1,338 ₴
SC-MAL-U-25×50-S	25 мм / 50 мм	1,363 ₴
SC-MAL-U-25×100-S	25 мм / 100 мм	1,414 ₴
SC-MAL-U-25×150-S	25 мм / 150 мм	1,464 ₴
SC-MAL-U-32×25-S	32 мм / 25 мм	1,537 ₴
SC-MAL-U-32×50-S	32 мм / 50 мм	1,570 ₴
SC-MAL-U-32×100-S	32 мм / 100 мм	1,638 ₴
SC-MAL-U-32×150-S	32 мм / 150 мм	1,705 ₴
SC-MAL-U-40×25-S	40 мм / 25 мм	2,020 ₴
SC-MAL-U-40×50-S	40 мм / 50 мм	2,060 ₴
SC-MAL-U-40×100-S	40 мм / 100 мм	2,140 ₴
SC-MAL-U-40×150-S	40 мм / 150 мм	2,220 ₴

SC-MAL-U — це розбірні пневмоциліндри двосторонньої дії з круглою гільзою, діаметром поршня від 16 до 40 мм та одностороннім штоком. На відміну від основної серії пневматичних циліндрів MAL виконання SC-MAL-U є більш компактним за рахунок урізаної версії задньої кришки, що не має провушини для кріплення.

За замовчуванням циліндри SC-MAL-U поставляються з магнітом, на замовлення — без нього.

Таблиця — Технічні характеристики SC-MAL-U
Діаметр, мм	16	20	25	32	40
Приєднувальна різьба	M5	G1/8″	G1/8″	G1/8″	G1/4″
Максимальна довжина ходу	500 мм		800 мм		1200 мм
Дія	Двостороньої дії з одностороннім штоком
Робоче середовище	Повітря після фільтру 40 мкм
Діапазон робочого тиску	1~9 бар
Макс. вхідний тиск	12 бар
Діапазон робочих температур	-10 ~ 70 °C (при сухому повітрі без вологи)
Демпфування	Демпферна шайба
Тип магнітного датчику	SC-CMS-G або SC-DMS-G
Тип кріплення датчика	SC-MAL-B-S

Виготовлення пневматичних циліндрів SC-MAL-U

Компанія "Спеціаліст" є виробником пневматичних циліндрів — SC-MAL-U виготовляються протягом 1-3 робочих днів. Можливе проектування інших нестандартних виробів на базі серії — пневмоциліндри з прохідним штоком, специфічними кріпленнями, розмірами та матеріалами на замовлення покупця.

Зверніть увагу, що пневмоциліндри є товаром, який підлягає поверненню лише у випадку несправності.

Габаритні розміри

Циліндри SC-MAL-U не мають кріплення на задній кришці — фіксація циліндру відбувається за передню кришку або в інший спосіб.

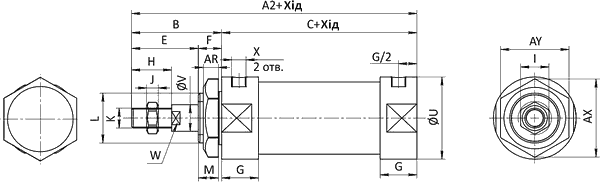

SC-MAL-U креслення пневмоциліндру Specialist

Габаритні розміри пневмоциліндру SC-MAL-U
Діаметр	A	A1	A2	B	C	D	D1	E	F	G	H	I	J	K	L	M	P	Q	R	R1	S	U	V	W	X	AR	AX	AY
16	104	104	90	38	52	15	15	24	14	11	16	10	5	M6×1	80	8	6	12	13	13	6	20	6	-	M5	7	24	27.5
20	131	122	110	40	70	21	12	28	12	16	20	12	6	M8×1.25	102	10	8	16	19	12	12	29	8	6	G1/8”	7	33	29
25	135	128	114	44	70	21	14	30	14	16	22	17	6	M10×1.25	104	12	8	16	19	14	12	34	10	8	G1/8”	7	33	29
32	141	128	114	44	70	27	14	30	14	16	22	17	6	M10×1.25	107	12	10	16	25	14	15	39.5	12	10	G1/8″	8	37	32
40	165	152	138	46	92	27	14	32	14	22	24	17	7	M12×1.25	129	12	12	20	30	14	15	49.5	16	14	G1/4”	9	47	41
