Задня цапфа SC-MS-SDB для пневмоциліндрів ISO 6432

Задня цапфа SC-MS-SDB для пневмоциліндрів ISO 6432

: На складі

: від 74 до 102 грн

Розмір

Модель: SC-MS-SDB-12/16

Ціна: 74 ₴  за одиницю

Додати до списка бажань

Сума: 74 ₴

Модель Опції Ціна за одиницю
SC-MS-SDB-12/16 12/16 74 ₴
SC-MS-SDB-20/25 20/25 87 ₴
SC-MS-SDB-32/40 32/40 102 ₴

Задня підвіска у вигляді центральної цапфи (вушко, скоба) використовується для рухомого кріплення циліндрів ISO 6432 з одностороннім штоком.

Комплект
  • Підвіска пневмоциліндру - 1 шт.
  • Палець - 1 шт.

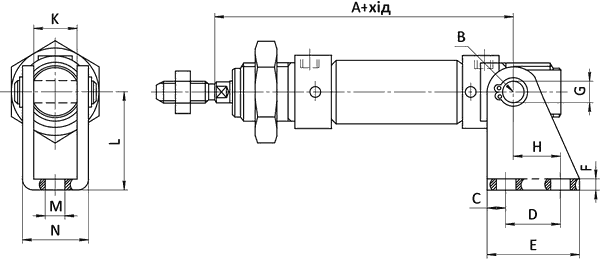

Креслення пневмоциліндру ISO 6432 з кріпленням SC-MS-SDB
Габаритні розміри пневмоциліндру ISO 6432 з підвіскою SC-MS-SDB
Діаметр A B C D E F G L M N K H
8-10 64 5 3.5 12.5 20 2.5 4 24 4.5 13.1 8 13.8
12 75 7 5 15 25 3 6 27 5.5 18.1 12 13
16 82 7 5 15 25 3 6 27 5.5 18.1 12 13
20 95 10 6 20 32 4 8 30 6.6 24.1 16 16
25 104 10 6 20 32 4 8 30 6.6 24.1 16 16
------
