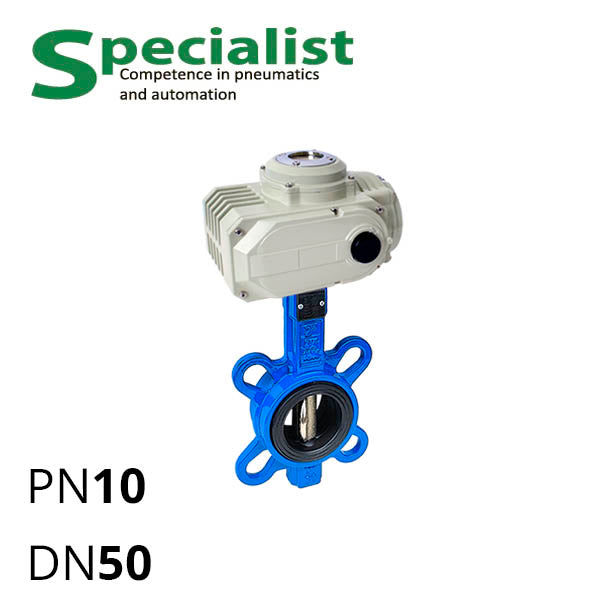

Дисковый поворотный затвор ДУ 50 чугунный межфланцевый с электроприводом SCBF-D673-10XEX-50-HL-05
Дисковый поворотный затвор ДУ 50 чугунный межфланцевый с электроприводом SCBF-D673-10XEX-50-HL-05

Дисковый поворотный затвор ДУ 50 чугунный межфланцевый с электроприводом SCBF-D673-10XEX-50-HL-05

: В наличии

: 6,688 грн

Модель: SCBF-D673-10XEX-50-HL-05

Цена: 6,688 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 6,688 ₴

SCBF-D673-10XEX-50-HL-05 — это запорный чугунный дисковый поворотный затвор ДУ 50 с эл. приводом 220В. Корпус и диск задвижки изготовлены из литой углеродистой стали WCB, являющиеся лучшими по сравнению с серым и ковким чугуном — WCB может работать под высоким давлением и имеет лучшую термо. Седло с EPDM и неразборное.

Предназначены эти задвижки для межфланцевого монтажа на трубопроводе диаметром ф 50 мм и являются исполнительными механизмами, способными управлять по электрическому сигналу потоком воды, жидкостей, неагрессивных газов с температурой от −30 до 95℃ и очень малым содержанием кислот и щелочей. Перед использованием проверьте совместимость рабочей среды с материалами WCB и EPDM.

Таблица – Характеристики эл. приводного дискового поворотного затвора SSCBF-D673-10XEX-50-HL-05
DN 50 мм
Номинальное давление Ру 10 бар (1 МПа)
Материал корпуса WCB с ASTM A216
Материал диска WCB с ASTM A216
Материал уплотнений EPDM
Рабочая температура EPDM от −30 до 95° C
Монтажная толщина 41 мм
Электрический привод SCBF-HL-05
Питание 220 Вольт
Управление запорный привод “открыто-закрыт”

Наша компания Specialist (Украина) поставляет также электроприводные задвижки ДУ50 с материалами по заказу клиента.

Чертеж поворотного дискового затвора Specialist
Размеры задвижки баттерфляй чугун ДУ 50 SCBF-D673-10XEX
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-50 50 8 12 11 22 116 165 29 18 50 46 68,5 135,5
Чертеж размеров электропривода SCBF-HL-10-(A) для запорной и регулируемой арматуры

Стандартный размер площадки под привод и квадрат см. выше в тех.описании.

* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
