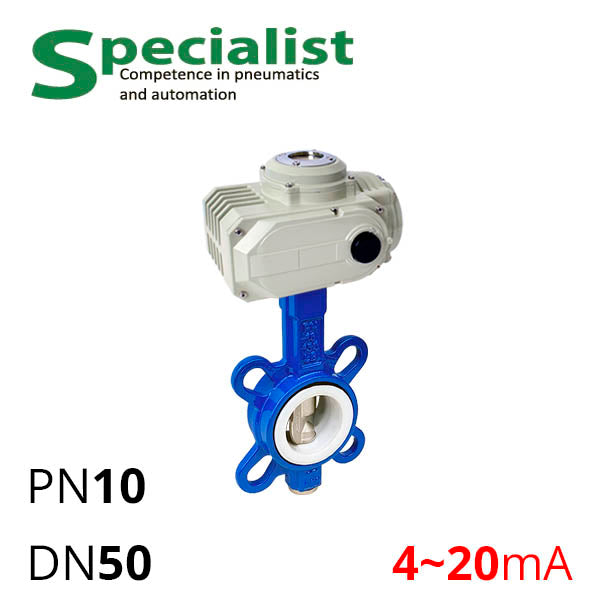

Дискова поворотна засувка ДУ 50 нержавіюча з електроприводом регулюючим SCBF-D674
Дискова поворотна засувка ДУ 50 нержавіюча з електроприводом регулюючим SCBF-D674

Дискова поворотна засувка ДУ 50 нержавіюча з електроприводом регулюючим SCBF-D674

: На складі

: від 14,389 до 22,110 грн

Диск
Ущільнення
Електропривод

Модель: SCBF-D674-10XEC-50-HL-05-A

Ціна: 14,389 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 14,389 ₴

Модель Опції Ціна за одиницю
SCBF-D674-10XEC-50-HL-05-A SS304 / EPDM / 50 Нм 14,389 ₴
SCBF-D674-10XES-50-HL-05-A SS316 / EPDM / 50 Нм 14,542 ₴
SCBF-D674-10XFS-50-HL-10-A SS316 / PTFE / 100 Нм 22,110 ₴

Промислова регулююча засувка дискова поворотна міжфланцева нержвавіюча з ел. приводом серії SCBF-D674-10XEC/10XES/10XFS-50-HL-05-A це розбірний та ремонтопридатний затвор батерфляй "метелик" з диском з харчової нержавіючої сталі CF8 або СF8M, що є аналогами AISI 304/316 SS. Встановлюється для регулювання середовища на труби з діаметром умовного проходу DN 50 мм.

Ці сталеві неїржавні між-фланцеві засувки батерфляй ДУ 50 оснащені регульованим типом приводу, який може зупинятись пропорційно сигналу 4-20 мА в проміжних положеннях між 0~90° для зміни витрат робочого середовища, яке слід перевіряти на сумісність з SS304/SS316 та EPDM/PTFE. Для рідин з вмістом органічних кислот (оцтова, лимонна, молочна, тощо) підійде SS304+EPDM, тоді як для нафтопродуктів чи водяної пари слід обирати SS316+PTFE. Телефонуйте до Specialist на гарячу лінію, якщо Ви хочете щоб ми підібрали для вас засувку з піходящих матеріалів.

Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.

Таблиця — Основні параметри ел. приводного дискового поворотного затвору SSCBF-D674-10XEC/10XES/10XFS-50-HL-05-A
DN 50 мм
Номінальний тиск Ру 10 бар (1 МПа)
Матеріал корпусу WCB по ASTM A216
Матеріал диску CF8 або CF8M (SS304 або SS316)
Матеріал ущільнень EPDM або PTFE
Робоча температура EPDM від −30 до 95° C
Робоча температура PTFE від −40 до 160° C
Монтажна товщина 41 мм
Електричний привід SCBF-HL-05/10-A (многопоз.)
Живлення 220 Вольт
Сигнал керування 4-20 мА
Крутний момент приводу 50 Н⋅м або 100 Н⋅м
Тип Запірно-регульована арматура

Наша компанія Specialist (Україна) постачає також електроприводні засувки ДУ50 з матеріалами на замовлення клієнта.

Креслення дискової поворотної засувки Specialist
Розміри засувки нерж. батерфляй SCBF-D674-10XEC
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D674-10XFS-50 50 8 11,5 11 22 116 93 27 19 50 45 75 143
SCBF-D670-16XFC-50 50 8 13,6 11 12 128 97 25 20 50 45 64 130,6
Креслення розмірів електроприводу SCBF-HL-05-(A) для запірної та регульованої арматури

Стандартний розмір майданчика під привід та квадрату див. вище у тех.описі.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
