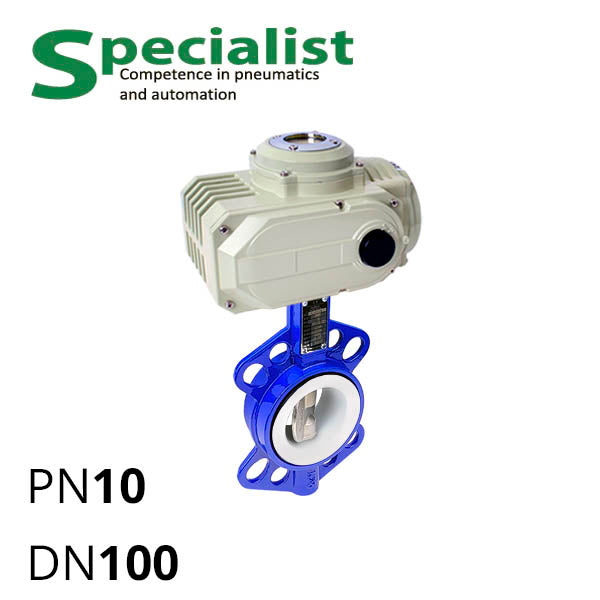

Дисковий поворотний затвор ДУ 100 нержавіючий з електроприводом SCBF-D674

Дисковий поворотний затвор ДУ 100 нержавіючий з електроприводом SCBF-D674

Наявність: На складі

Ціна: від 14,205 до 15,457 грн

Звичайна ціна

SS304

SS316

EPDM

PTFE

Модель: SCBF-D674-10XEC-100-HL-20

Ціна: 14,205 ₴ за одиницю

Додати в кошик

Сума: 14,205 ₴

Моделі

Модель	Опції	Ціна за одиницю
SCBF-D674-10XEC-100-HL-20	SS304 / EPDM	14,205 ₴
SCBF-D674-10XES-100-HL-20	SS316 / EPDM	14,398 ₴
SCBF-D674-10XFS-100-HL-20	SS316 / PTFE	15,457 ₴

SCBF-D674-10XEC/XES/XFS-100-HL-20 це нержавна засувка батерфляй ДУ 100 з електроприводом. Диск запірної арматури виготовлений з харчової нержавіючої сталі марки ANSI CF8 або СF8M, що є аналогами AISI 304 або 316. Корпус сталевий з WCB. Сам дисковий поворотний затвор ДУ100 є розбірним та ремонтопридатним та призначений виконавчий механізм для міжфланцевої установки на трубопроводах з діаметром умовного проходу DN 100 мм, де здійснюватиме відкриття і закриття проходу для робочого середовища.

Робочий тиск (за замовчуванням) — PN 10 (Ру10). Робоче середовище перевіряйте на сумісність з SS304/SS316 та EPDM/PTFE. Для рідин з вмістом органічних кислот (оцтова, лимонна, молочна, тощо) обирайте SS304+EPDM, тоді як для нафтопродуктів чи водяної пари — SS316+PTFE.

Нержавіючі між-фланцеві засувки батерфляй ДУ100 оснащені запірним типом приводу HL-20, який має два положення: закрито і відкрито. Ви можете замовити привід HL-20-A (4-20 мА), щоб отримати регулюючий тип дискового поворотного затвору.

Таблиця №1 — Параметри електроприводної дискової поворотної заслінки SSCBF-D674-10XEC/XES/XFS-100-HL-20
DN	100 мм
Номінальний тиск	Ру 10 (10 бар)
Корпус	WCB по ASTM A216
Диск	ANSI CF8 або CF8M (AISI 304/316)
Ущільнення сідла	EPDM або PTFE
Робоча температура для EPDM	від −30 до 95° C
Робоча температура для PTFE	від −40 до 160° C
Будівельна довжина	52 мм
Модель електроприводу	SCBF-HL-20 (2 поз.)
Електроживлення	220 В
Крутний момент приводу	200 Н⋅м

Габаритні розміри

Креслення засувки метеликового тиру Specialist

Розміри дискових поворотних затворів нерж. ДУ100 SCBF-D674
Модель	A	B	C	F	F1	D1	D	n-a	n-b	DN	L	H1	H
SCBF-D674-10XEC-100	70	10	11	14	28	210	178	40	22	125	60	133,5	189,5
SCBF-D674-10XES-100	70	10	11	14	28	179	153	29	19	100	57	113	178
SCBF-D674-10XFS-100	70	10	10	14	28	150	177	32	21	100	56	115	177
SCBF-D673-10XFC-100-H	70	10	11	14	28	179	153	29	19	100	57	113	178
SCBF-D670-16XFS-100-H	70	10	10	11	15	177	150	32	21	100	56	110	177
SCBF-D674-10XES-100-H	70	10	11	14	28	179	153	30	12	100	57	113	178
