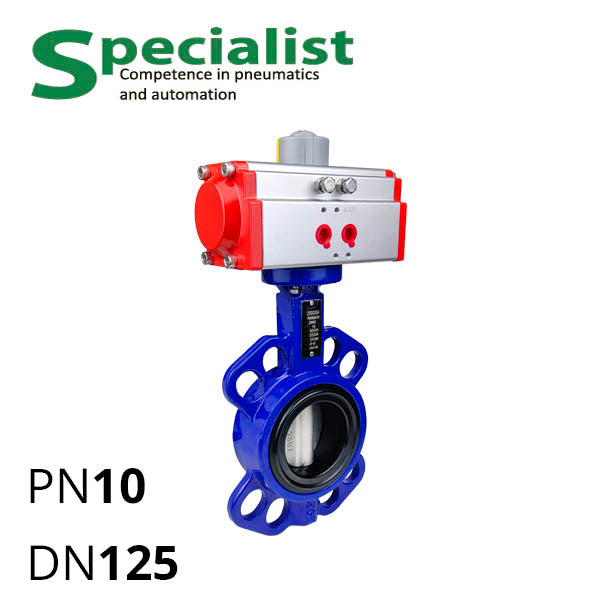

Чугунная задвижка баттерфляй SCBF-D673-10XEX-125-RAT075 – это промышленный дисковый поворотный затвор Ру 10 ДУ 125 с пневмоприводом для многопозиционной регулировки воды, других неагрессивных газовых и жидких веществ под давлением, совместимых с WCB и EPDM. Наша компания Specialist может изготовить диск и седло из других материалов, чтобы дисковый затвор был совместим с вашей рабочей средой; Ру16 по заказу.
| DN | 125 мм |
|---|---|
| Номинальное давление | Ру 10 (Ру 16 под заказ) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | WCB |
| Материал уплотнений | EPDM |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Монтажная толщина | 56 мм |
| Модель пневмопривода | SC-RAT075 |
| Способ действия: SC-RAT075 | Двухстороннего действия |
| Подключение воздуха | 1/4″ |
| Рекомендуемое давление воздуха | от 6 до 8 бар |
| Усилие SC-RAT075 при 6 бар | 70,5 Н⋅м |
Кроме водяного/газового затвора поворотной компании Specialist можно приобрести распределители стандарта Namur 5/2 для управления пневмоприводом, глушители, фитинги, блоки концевых выключателей, позиционеры.
| A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-125 | 70 | 10 | 15 | 14 | 28 | 218 | 185 | 34 | 25 | 125 | 58,5 | 130,5 | 184,5 |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Подключение воздуха |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 207 | 99.5 | 100.5 | 119.5 | 38.5 | 52.5 | 20.5 | 80 | 30 | ⌀70 | ⌀50 | M8×10 | M6×8 | 14 | ⌀40 | 103 | 243 | G 1/4″ |
Отверстия для воздуха (подключение распределителя) — дюймовая трубная цилиндрическая резьба G 1/4″.
Размеры крепления рассчитаны для запорной арматуры (шаровых кранов, баттерфляй засовов) с унифицированной монтажной платформой F07/F10 стандарта ISO 5211/DIN3337. При квадрате на запорной арматуре 11 або 9 мм Вы можете заказать у нас переходник-адаптер из квадрата на звезду SCBF-ROD-14x11 або SCBF-ROD-14x9.
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
