Скалярний частотний перетворювач0,75 кВт однофазний SPLC-NLP1000-0R7G-2 із захистом IP20 від компанії Nietz Electric для двигунів 3Ф~220В

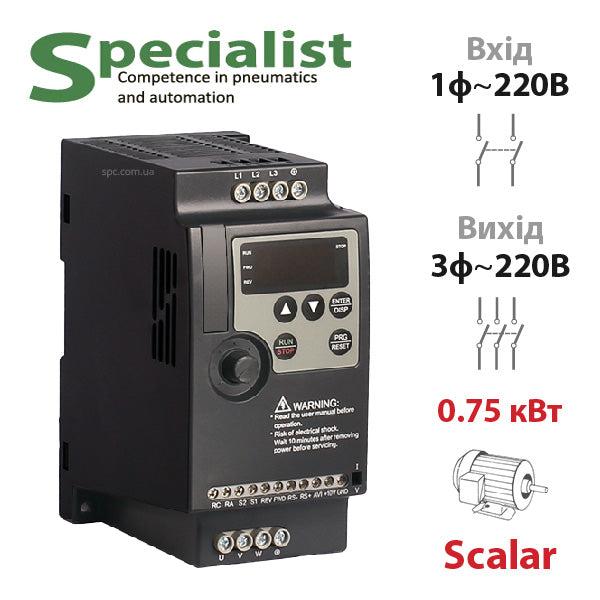

Скалярный частотный преобразователь 0.75 кВт, 1Ф~3Ф/220В (SPLC-NL1000-0R7G-2)

Наличие: В наличии

Цена: 4,590 грн

Срок доставки:1 день

Обычная цена

Модель: SPLC-NL1000-0R7G-2

Цена: 4,590 ₴ за шт.

Добавить в корзину

Сумма: 4,590 ₴

Технические характеристики

Функциональные и компактные преобразователи частоты SPLC-NL1000-0R7G-2 предназначены для подключения к однофазной сети 220 В и управлению трехфазными асинхронными двигателями мощностью до 0.75 кВт (в зависимости от выбранной модели частотного преобразователя). Этот преобразователи частоты может управлять насосами, транспортными лентами и разными станками благодаря тонким настройкам пуска и остановки движителя, адаптации исходной характеристики V/f под различные виды нагрузок, ПОД-регулировку, программируемую работу по многошаговой инструкции ПЛК и т.д.

Скалярный частотный преобразователь SPLC-NL1000-0R7G-2 использует скалярный режим управления V/f. Этот режим сравнительно прост в настройке: точный ввод всех параметров машины необязательный.

Модель частотника скалярного SPLC-NL1000-0R7G-2 имеет степень защиты IP20, поэтому рекомендуется устанавливать на DIN-рейку в специализированных шкафах для защиты от пыли и влаги. При необходимости к частотнику можно подсоединить выносную панель управления (в цену не входит, поставляется по заказу).

Таблица №1. Основные технические характеристики скалярного частотника SPLC-NL1000-0R7G-2
Входное напряжение	1ф 220 В
Выходное напряжение	3ф 220 В
Выходная мощность	0.75 кВт
Диапазон выходной частоты	от 0.1 до 400.0 Гц
Номинальный выходной ток	4.5 A
Степень защиты EN 60529	IP20

Что входит в комплектацию?

Скалярный частотный преобразователь серии SPLC-NLP1000-0R7G-2

Схема подключения частотника SPLC-NL1000-0R7G-2

Схема подключения однофазного частотного преобразователя 0.75 кВт SPLC-NPL1000-0R7G-2

Силовой контур частотных преобразователей SPLC-NL1000-0R7G-2:

Питание от однофазной сети 1ф 220 В переменного тока 50/60 Гц;
Линейное выходное напряжение составляет от 0 до 220 В, а частота – в диапазоне от 0.1 до 400 Гц;
Допустимая перегрузка в течение 60 с – до 150% от номинального значения тока (в режиме работы с постоянной нагрузкой)

Контур управления SPLC-NL1000-0R7G-2:

4DI – четыре цифровых входа, функцию которых можно определить самостоятельно с помощью выбора в меню. Например, цифровой вход может использоваться для команды пуска, пробега вперед, реверса, остановки, проскакивания частоты JOG, переключения между источниками частоты X и Y, переключения между 16 установленными значениями частоты скорости, переключения между 4 режимами разгона и торможения, дистанционного увеличения/уменьшения частоты , запуска таймера, включение ПИД-регулирования, программы встроенного контроллера и т.п.
1AI – один вход, который может переключаться с помощью перемычки J2 и принимать соответствующий аналоговый сигнал по току 4…20 мА или напряжением 0…10 В для установки частоты;
1DO — один многофункциональный цифровой выход (релейный), который может быть использован для выходного сигнала ON-OFF о рабочем состоянии, достижении частоты или счетчика времени, завершении шага или цикле программы PLC;
RS485 – разъем последовательного порта RS485 для объединения в промышленный набор частотного преобразователя NL, контроллеров, промышленных ПК и т.д.

Как правильно выбрать модель скалярного однофазного частотника серии SPLC-NL1000 220В?

Поскольку выходное напряжение SPLC-NL1000-0R7G-2 составляет 220 В, то трехфазные электродвигатели 220/380 В необходимо будет подсоединить по схеме соединения обмоток "треугольником", а двигатели 176/220 В – "звездой". Соответствующие этому соединению параметры двигателя указаны на его шильдике. Модель частотного преобразователя необходимо выбирать таким образом, чтобы табличные значения номинального тока и мощности были больше параметров двигателя.
