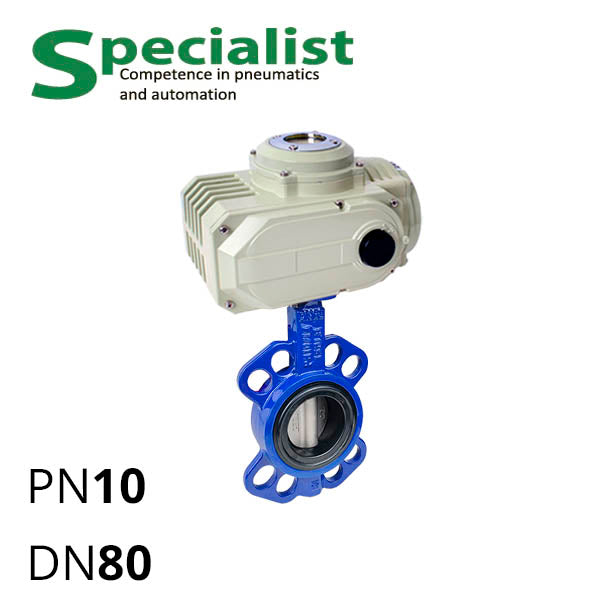

Дискова поворотна засувка ДУ 80 чавунна з електроприводом SCBF-D673-10XEX-80-HL-10
Дискова поворотна засувка ДУ 80 чавунна з електроприводом SCBF-D673-10XEX-80-HL-10

Дискова поворотна засувка ДУ 80 чавунна з електроприводом SCBF-D673-10XEX-80-HL-10

: На складі

: 10,013 грн

Модель: SCBF-D673-10XEX-80-HL-10

Ціна: 10,013 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 10,013 ₴

SCBF-D673-10XEX-80-HL-10 — це промисловий запірний дисковий поворотний затвор DN 80 PN 10 чавунний міжфланцевий з електроприводом, з корпусом і диском з литої вуглецевої сталі WCB і нерозбірною конструкцією. На відміну від сірого та ковкого чавуну запірна арматура WCB може працювати під високим тиском і має кращу термостійкість. Монтується міжфланцева засувка батерфляй між 2 стандартними фланцями на трубу з умовним діаметром 80 мм (ДУ 80).

Ці чавунні між-фланцеві засувки батерфляй ДУ 80 оснащені двопозиційним типом приводу “відкрити-закрити”, який може перекривати об'єм неагресивних газів, повітря, води, рідин зі слабкою концентрацію лугів й обмеженою малою кількістю кислот. Робоче середовище слід перевіряти на сумісність з WCB та EPDM. Допустимий робочий тиск (за замовчуванням) — PN до 10 бар.

Табл. — Головні параметри ел. приводного дискового поворотного затвору SCBF-D673-10XEX-80-HL-10
DN 80 мм
Номінальний тиск Ру 10 бар (1 МПа); на замовлення Ру16, Ру40
Матеріал корпусу WCB по ASTM A216
Матеріал диску WCB по ASTM A216
Матеріал ущільнень EPDM
Робоча температура EPDM від −30 до 95° C
Монтажна товщина 45 мм
Електричний привід SCBF-HL-10 (2-поз.)
Живлення 220 Вольт
Крутний момент приводу 100 Н⋅м

Також ви можете купити регульовану засувку батерфляй з електроприводом.

Креслення дискової поворотної засувки Specialist
Розміри засувки батерфляй чавун ДУ80 РУ10 SCBF-D673-10XEX-80
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D673-10XEX-80 50 7 14 11 19 159 129 26,5 20 80 48,5 138,5 115,5
Креслення розмірів електроприводу SCBF-HL-10-(A) для запірної та регульованої арматури

Стандартний розмір майданчика під привід та квадрату див. вище у тех.описі.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
