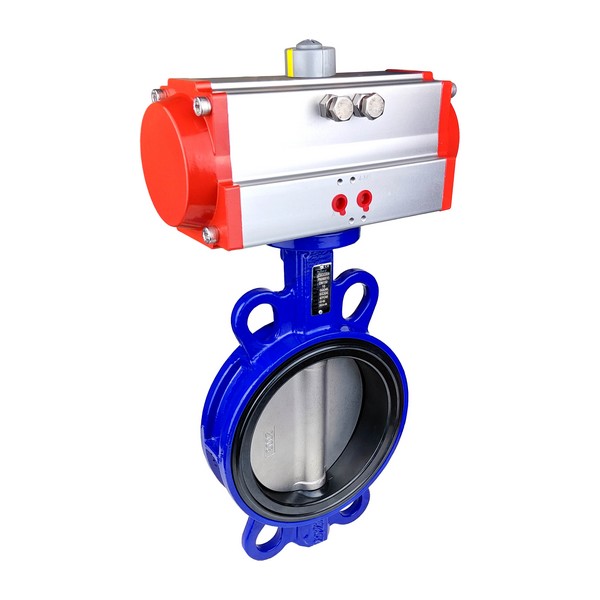

Дисковая поворотная задвижка ДУ 250 чугунная межфланцевая с пневмоприводом серии SCBF-D673
: В наличии
: 11,082 грн
Обычная цена
Сумма: 11,082 ₴

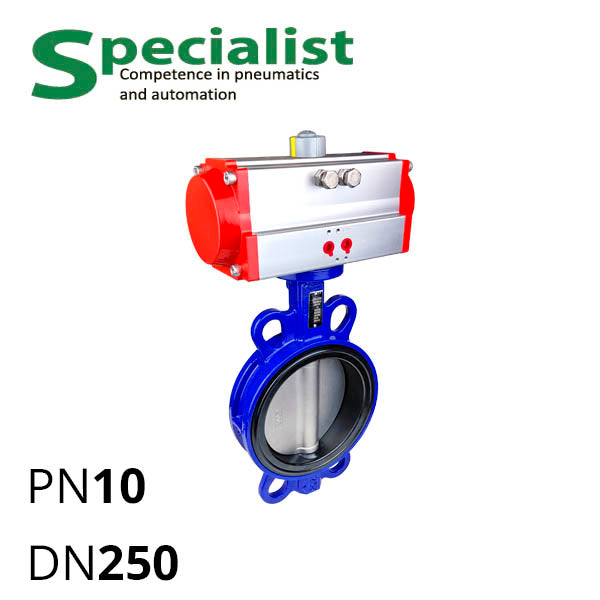

Чугунная задвижка баттерфляй SCBF-D673-10XEX-250-RAT105 – это промышленный дисковый поворотный затвор Ру 10 ДУ 250 с пневмоприводом для многопозиционной регулировки воды, других неагрессивных газовых и жидких веществ под давлением, совместимых с WCB и EPDM. Наша компания Specialist может изготовить диск и седло из других материалов, чтобы дисковый затвор был совместим с вашей рабочей средой; Ру16 по заказу.
| DN | 250 мм |
|---|---|
| Номинальное давление | Ру 10 (Ру 16 под заказ) |
| Материал корпуса | WCB (углеродистая сталь) |
| Материал диска | WCB |
| Материал уплотнений | EPDM |
| Выдерживаемая EPDM температура | от −30 до 95° C |
| Монтажная толщина | 56 мм |
| Модель пневмопривода | SC-RAT105 |
| Способ действия: SC-RAT105 | Двухстороннего действия |
| Подключение воздуха | 1/4″ |
| Рекомендуемое давление воздуха | от 6 до 8 бар |
| Усилие SC-RAT105 при 6 бар | 203,64 Н⋅м |
Кроме водяного/газового затвора поворотной компании Specialist можно приобрести распределители стандарта Namur 5/2 для управления пневмоприводом, глушители, фитинги, блоки концевых выключателей, позиционеры.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-250 | 102 | 12 | 15 | 22 | 41 | 365 | 319 | 45 | 29 | 250 | 73,5 | 214,5 | 264 |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Подключение воздуха |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 267 | 133 | 109 | 153 | 57 | 64 | 26 | 80 | 30 | ⌀102 | ⌀70 | M10×13 | M8×10 | 22 | ⌀40 | 304 | 388 | G 1/4″ |
Отверстия для воздуха (подключение распределителя) — дюймовая трубная цилиндрическая резьба G 1/4″.
Размеры крепления рассчитаны для запорной арматуры (шаровых кранов, баттерфляй засовов) с унифицированной монтажной платформой F07/F10 стандарта ISO . При квадрате на запорной арматуре 17 мм Вы можете заказать у нас переходник-адаптер с квадрата на звезду SCBF-ROD-22x17.
* — Производитель оставляет за собой право изменять размеры модели без уведомления заказчика.
