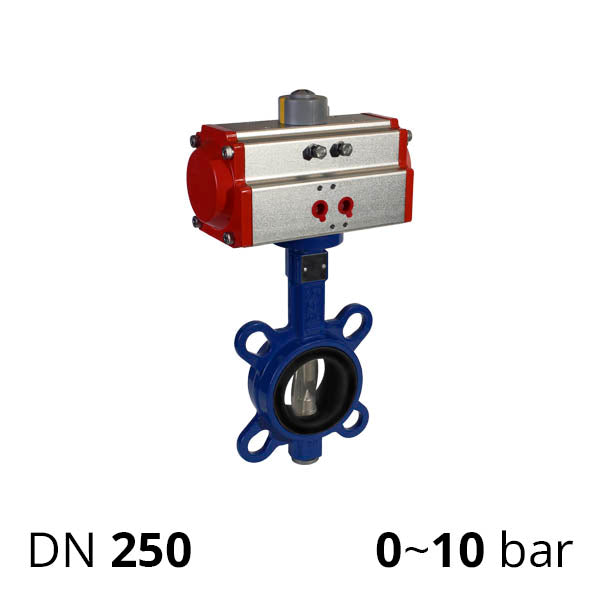

Дисковий поворотний затвор ДУ 250 чавунний міжфланцевий з пневмоприводом SCBF-D673
: На складі
: 11,082 грн
Звичайна ціна
Сума: 11,082 ₴
Чавунна засувка батерфляй SCBF-D673-10XEX-250-RAT105 це промисловий дисковий поворотний затвор Ру 10 ДУ 250 з пневмоприводом для багатопозиційного регулювання води, інших неагресивних газових та рідких речовин під тиском, що сумісні з WCB і EPDM. Наша компанія “Specialist” може виготовити диск та сідло з інших матеріалів, щоб дисковий затвор був сумісний з вашим робочим середовищем; гумований диск; Ру16 на замовлення.
| DN | 250 мм |
|---|---|
| Номінальний тиск | Ру 10 (Ру 16 під замовлення) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | WCB |
| Матеріал ущільнень | EPDM |
| Витримувана EPDM температура | від −30 до 95° C |
| Монтажна товщина | 56 мм |
| Модель приводу | SC-RAT105 |
| Спосіб дії SC-RAT105 | Пневмопривід двосторонньої дії |
| Підключення повітря | 1/4″ |
| Рекомендований тиск повітря управління | від 6 до 8 бар |
| Зусилля SC-RAT105 при 6 бар | 203,64 Н⋅м |
Окрім водяного/газового затвору поворотного компанії Specialist Ви можете придбати пневморозподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-250 | 102 | 12 | 15 | 22 | 41 | 365 | 319 | 45 | 29 | 250 | 73,5 | 214,5 | 264 |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 267 | 133 | 109 | 153 | 57 | 64 | 26 | 80 | 30 | ⌀102 | ⌀70 | M10×13 | M8×10 | 22 | ⌀40 | 304 | 388 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F07/F10 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 17 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-22x17.
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
