| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SC-ADVD-16×25-S | 16 мм / 25 мм | 1,552 ₴ | |
| SC-ADVD-16×50-S | 16 мм / 50 мм | 1,600 ₴ | |
| SC-ADVD-16×100-S | 16 мм / 100 мм | 1,696 ₴ | |
| SC-ADVD-16×150-S | 16 мм / 150 мм | 1,792 ₴ | |
| SC-ADVD-20×25-S | 20 мм / 25 мм | 1,679 ₴ | |
| SC-ADVD-20×50-S | 20 мм / 50 мм | 1,743 ₴ | |
| SC-ADVD-20×100-S | 20 мм / 100 мм | 1,872 ₴ | |
| SC-ADVD-20×150-S | 20 мм / 150 мм | 2,000 ₴ | |
| SC-ADVD-25×25-S | 25 мм / 25 мм | 1,807 ₴ | |
| SC-ADVD-25×50-S | 25 мм / 50 мм | 1,875 ₴ | |
| SC-ADVD-25×100-S | 25 мм / 100 мм | 2,013 ₴ | |
| SC-ADVD-25×150-S | 25 мм / 150 мм | 2,150 ₴ | |
| SC-ADVD-32×25-S | 32 мм / 25 мм | 1,970 ₴ | |
| SC-ADVD-32×50-S | 32 мм / 50 мм | 2,073 ₴ | |
| SC-ADVD-32×100-S | 32 мм / 100 мм | 2,280 ₴ | |
| SC-ADVD-32×150-S | 32 мм / 150 мм | 2,486 ₴ | |
| SC-ADVD-40×25-S | 40 мм / 25 мм | 2,276 ₴ | |
| SC-ADVD-40×50-S | 40 мм / 50 мм | 2,413 ₴ | |
| SC-ADVD-40×100-S | 40 мм / 100 мм | 2,687 ₴ | |
| SC-ADVD-40×150-S | 40 мм / 150 мм | 2,961 ₴ | |
| SC-ADVD-50×25-S | 50 мм / 25 мм | 2,275 ₴ | |
| SC-ADVD-50×50-S | 50 мм / 50 мм | 2,419 ₴ | |
| SC-ADVD-50×100-S | 50 мм / 100 мм | 2,706 ₴ | |
| SC-ADVD-50×150-S | 50 мм / 150 мм | 2,993 ₴ | |
| SC-ADVD-63×25-S | 63 мм / 25 мм | 2,896 ₴ | |
| SC-ADVD-63×50-S | 63 мм / 50 мм | 3,131 ₴ | |
| SC-ADVD-63×100-S | 63 мм / 100 мм | 3,600 ₴ | |
| SC-ADVD-63×150-S | 63 мм / 150 мм | 4,069 ₴ | |
| SC-ADVD-80×25-S | 80 мм / 25 мм | 4,055 ₴ | |
| SC-ADVD-80×50-S | 80 мм / 50 мм | 4,356 ₴ | |
| SC-ADVD-80×100-S | 80 мм / 100 мм | 4,958 ₴ | |
| SC-ADVD-80×150-S | 80 мм / 150 мм | 5,561 ₴ |

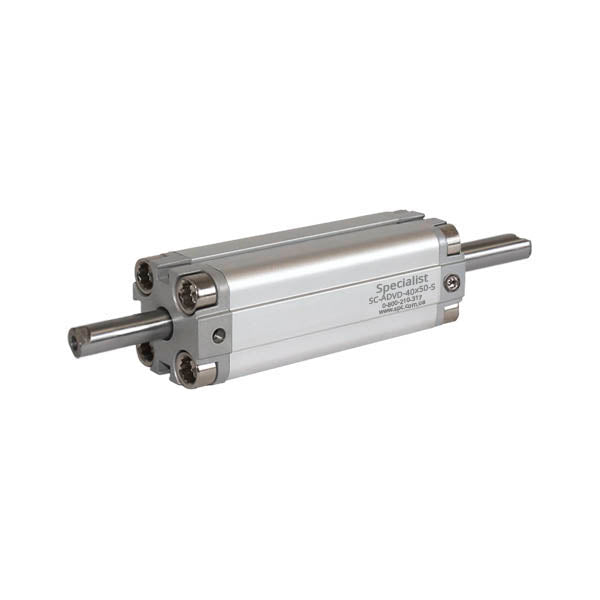

Компактные короткоходовые пневмоцилиндры с проходным штоком двухстороннего действия без встроенного демпфера серии SC-ADVD производства "Специалист" диаметром поршня до 80 мм имеют магнит на поршне по умолчанию, а также внутреннюю резьбу на стержне. Цилиндры такого типа часто встречаются на станках китайского производства.
| Диаметр поршня , мм | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 |
|---|---|---|---|---|---|---|---|---|---|
| Макс. усилие при давлении 7 бар, Ньютон | 52 | 106 | 163 | 254 | 426 | 652 | 1018 | 1731 | 2801 |
| Резьба присоединения к пневмолинии | M5×0.8 | G1/8" | |||||||
| Способ действия | Двухстороннего действия | ||||||||
| Магнит на поршне | С магнитом на поршне (по умолчанию), без магнита (по заказу) | ||||||||
| Шток | Шток проходной | ||||||||
| Рабочая среда | Сжатый воздух (после фильтра 40 мкм) | ||||||||
| Диапазон рабочего давления | 0,1...10 бар | ||||||||
| Максимальное входное давление | 12 бар | ||||||||
| Диапазон рабочих температур | от −10 до 60° С | ||||||||
| Демпфирование | Резиновая шайба | ||||||||
| Тип датчика (для цилиндра SC-ADVD с магнитом на поршне) | SC-CMS-E/SC-DMS-E | ||||||||
Чертеж цилиндрa серии SC-ADVD
| Диаметр | T | M2 | D2 | L | E1 | M3 | T3 | CH | H | H2 | H3 | N | N1 | L2 | E | L1 | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 6 | M3 | 6 | 29 | M5 | M4 | 18.5 | 5 | 38 | 4.5 | 47 | 8 | 30 | 30 | 18 | 1 | 42.5 |
| 16 | 8 | M4 | 8 | 29 | M5 | M4 | 18.5 | 7 | 38 | 4.5 | 47 | 8 | 30 | 30 | 18 | 1 | 42.5 |
| 20 | 10 | M5 | 10 | 36 | M5 | M5 | 18.5 | 8 | 38 | 4.5 | 47 | 8 | 30 | 37.5 | 22 | 1.5 | 42.5 |
| 25 | 10 | M5 | 10 | 40 | M5 | M5 | 18.5 | 8 | 39.5 | 5.5 | 50.5 | 8 | 31.5 | 41.5 | 26 | 1.5 | 45 |
| 32 | 12 | M6 | 12 | 50 | G1/8 | M6 | 21.5 | 10 | 44.5 | 6 | 56.5 | 8 | 36.5 | 52 | 32 | 2 | 50.5 |
| 40 | 12 | M6 | 12 | 60 | G1/8 | M6 | 21.5 | 10 | 45.5 | 6.5 | 58.5 | 8 | 37.5 | 62.5 | 42 | 2.5 | 52 |
| 50 | 12 | M8 | 16 | 68 | G1/8 | M8 | 22.5 | 13 | 45.5 | 7.5 | 60.5 | 8 | 37.5 | 71 | 50 | 3 | 53 |
| 63 | 12 | M8 | 16 | 87 | G1/8 | M10 | 24.5 | 13 | 50 | 7.5 | 65 | 8 | 42 | 91 | 62 | 4 | 57.5 |
| 80 | 16 | M10 | 20 | 107 | G1/8 | M10 | 24.5 | 17 | 56 | 8 | 72 | 8.5 | 47.5 | 111 | 82 | 4 | 64 |
| 100 | 20 | M12 | 25 | 128 | G1/4 | M10 | 31.5 | 22 | 66.5 | 10 | 86.5 | 10.5 | 56 | 133 | 103 | 5 | 76.5 |
