Пневматические цилиндры серия SC-CPI "микки маус" по стандарту ISO 15552 (ранее ISO 6431)
: Изготовление под заказ
: от 1,657 до 9,477 грн
Обычная цена
Модель | Опции | Цена за шт. | |
---|---|---|---|
SC-CPI-32X50-S | 32 мм / 50 мм | 1,657 ₴ | |
SC-CPI-32X100-S | 32 мм / 100 мм | 1,743 ₴ | |
SC-CPI-32X200-S | 32 мм / 200 мм | 1,915 ₴ | |
SC-CPI-32X300-S | 32 мм / 300 мм | 2,087 ₴ | |
SC-CPI-32X400-S | 32 мм / 400 мм | 2,259 ₴ | |
SC-CPI-32X500-S | 32 мм / 500 мм | 2,431 ₴ | |
SC-CPI-32X600-S | 32 мм / 600 мм | 2,603 ₴ | |
SC-CPI-32X700-S | 32 мм / 700 мм | 2,775 ₴ | |
SC-CPI-32X800-S | 32 мм / 800 мм | 2,947 ₴ | |
SC-CPI-32X900-S | 32 мм / 900 мм | 3,119 ₴ | |
SC-CPI-32X1000-S | 32 мм / 1000 мм | 3,291 ₴ | |
SC-CPI-40X50-S | 40 мм / 50 мм | 1,876 ₴ | |
SC-CPI-40X100-S | 40 мм / 100 мм | 1,976 ₴ | |
SC-CPI-40X200-S | 40 мм / 200 мм | 2,175 ₴ | |
SC-CPI-40X300-S | 40 мм / 300 мм | 2,374 ₴ | |
SC-CPI-40X400-S | 40 мм / 400 мм | 2,573 ₴ | |
SC-CPI-40X500-S | 40 мм / 500 мм | 2,772 ₴ | |
SC-CPI-40X600-S | 40 мм / 600 мм | 2,971 ₴ | |
SC-CPI-40X700-S | 40 мм / 700 мм | 3,170 ₴ | |
SC-CPI-40X800-S | 40 мм / 800 мм | 3,369 ₴ | |
SC-CPI-40X900-S | 40 мм / 900 мм | 3,568 ₴ | |
SC-CPI-40X1000-S | 40 мм / 1000 мм | 3,766 ₴ | |
SC-CPI-50X50-S | 50 мм / 50 мм | 2,466 ₴ | |
SC-CPI-50X100-S | 50 мм / 100 мм | 2,604 ₴ | |
SC-CPI-50X200-S | 50 мм / 200 мм | 2,881 ₴ | |
SC-CPI-50X300-S | 50 мм / 300 мм | 3,158 ₴ | |
SC-CPI-50X400-S | 50 мм / 400 мм | 3,434 ₴ | |
SC-CPI-50X500-S | 50 мм / 500 мм | 3,711 ₴ | |
SC-CPI-50X600-S | 50 мм / 600 мм | 3,988 ₴ | |
SC-CPI-50X700-S | 50 мм / 700 мм | 4,264 ₴ | |
SC-CPI-50X800-S | 50 мм / 800 мм | 4,541 ₴ | |
SC-CPI-50X900-S | 50 мм / 900 мм | 4,818 ₴ | |
SC-CPI-50X1000-S | 50 мм / 1000 мм | 5,094 ₴ | |
SC-CPI-63X50-S | 63 мм / 50 мм | 2,757 ₴ | |
SC-CPI-63X100-S | 63 мм / 100 мм | 2,909 ₴ | |
SC-CPI-63X200-S | 63 мм / 200 мм | 3,212 ₴ | |
SC-CPI-63X300-S | 63 мм / 300 мм | 3,516 ₴ | |
SC-CPI-63X400-S | 63 мм / 400 мм | 3,820 ₴ | |
SC-CPI-63X500-S | 63 мм / 500 мм | 4,123 ₴ | |
SC-CPI-63X600-S | 63 мм / 600 мм | 4,427 ₴ | |
SC-CPI-63X700-S | 63 мм / 700 мм | 4,731 ₴ | |
SC-CPI-63X800-S | 63 мм / 800 мм | 5,034 ₴ | |
SC-CPI-63X900-S | 63 мм / 900 мм | 5,338 ₴ | |
SC-CPI-63X1000-S | 63 мм / 1000 мм | 5,642 ₴ | |
SC-CPI-80X50-S | 80 мм / 50 мм | 3,656 ₴ | |
SC-CPI-80X100-S | 80 мм / 100 мм | 3,868 ₴ | |
SC-CPI-80X200-S | 80 мм / 200 мм | 4,292 ₴ | |
SC-CPI-80X300-S | 80 мм / 300 мм | 4,717 ₴ | |
SC-CPI-80X400-S | 80 мм / 400 мм | 5,141 ₴ | |
SC-CPI-80X500-S | 80 мм / 500 мм | 5,565 ₴ | |
SC-CPI-80X600-S | 80 мм / 600 мм | 5,989 ₴ | |
SC-CPI-80X700-S | 80 мм / 700 мм | 6,413 ₴ | |
SC-CPI-80X800-S | 80 мм / 800 мм | 6,837 ₴ | |
SC-CPI-80X900-S | 80 мм / 900 мм | 7,261 ₴ | |
SC-CPI-80X1000-S | 80 мм / 1000 мм | 7,685 ₴ | |
SC-CPI-100X50-S | 100 мм / 50 мм | 4,612 ₴ | |
SC-CPI-100X100-S | 100 мм / 100 мм | 4,868 ₴ | |
SC-CPI-100X200-S | 100 мм / 200 мм | 5,380 ₴ | |
SC-CPI-100X300-S | 100 мм / 300 мм | 5,892 ₴ | |
SC-CPI-100X400-S | 100 мм / 400 мм | 6,404 ₴ | |
SC-CPI-100X500-S | 100 мм / 500 мм | 6,917 ₴ | |
SC-CPI-100X600-S | 100 мм / 600 мм | 7,429 ₴ | |
SC-CPI-100X700-S | 100 мм / 700 мм | 7,941 ₴ | |
SC-CPI-100X800-S | 100 мм / 800 мм | 8,453 ₴ | |
SC-CPI-100X900-S | 100 мм / 900 мм | 8,965 ₴ | |
SC-CPI-100X1000-S | 100 мм / 1000 мм | 9,477 ₴ |
Силовой пневмоцилиндр двухстороннего действия серии SC-CPI может выполнять задачи по перемещению тяжелых объектов или по прижатию с большим усилием. Они взаимозаменяемы с другими стандартными пневматическими цилиндрами, имеющими габаритные и монтажные размеры по стандарту ISO 15552 (ISO 6431, VDMA 24562), независимо от фирмы-производителя. В отличие от серии SC-DNG данные пневмоцилиндры имеют профильную гильзу с пазами под датчики, известную как "микки маус".
Стандартные цилиндры ИСО 6431 имеют поршень диаметром от 32 до 320 мм . Длина хода пневмоцилиндров – от 5 до 1500 мм в зависимости от диаметра поршня (см. таблицу ниже).
Встроенный регулируемый демпфер в цилиндре обеспечивает плавную остановку поршня в конце хода, чтобы погасить силу его удара переднюю или заднюю крышку. С помощью специального винта демпфирование может быть отрегулировано, чтобы получить более высокую или более низкую степень торможения поршня.
Двустороннее действие предусматривает управление выдвижением-втягиванием штока посредством подачи-спуска сжатого воздуха через два отверстия с резьбой G1/8~1/2". Допускается подача давления до 12 бар .
Кодировка
Диаметр поршня , мм | 32 | 40 | 50 | 63 | 80 | 125 | 160 | 200 | 250 | 320 |
---|---|---|---|---|---|---|---|---|---|---|
Присоединительная резьба подключения воздуха | G1/8" | G3/8" | G1/2" | - | ||||||
Максимальная длина хода , мм | 1000 | 1200 | 1500 | - | ||||||
Демпфирование , мм | 24 | 22 | 32 | 42 | - | |||||
Действие | Двухстороннего действия | |||||||||
Тип | С односторонним штоком (по умолчанию), с проходным штоком или регулировкой хода (под заказ) | |||||||||
Стандарт | ISO15552, ISO6431 | |||||||||
Магнит на поршне | С магнитом (по умолчанию), без магнита (под заказ) | |||||||||
Тип магнитного датчика для комплектации | SC-CS1-G | |||||||||
Рабочая среда | Сжатый воздух, тонкость фильтрации 40 мкм. | |||||||||
Диапазон рабочего давления | 0.1-10 бар | |||||||||
Максимальное входное давление | 12 бар | |||||||||
Диапазон рабочей температуры | -10...70 ℃ (при сухом воздухе без влаги) |
На базе пневмоцилиндров SC-CPI мы можем производить тандемы, трайдемы пневмоцилиндров для увеличения усилия.
Внутреннее строение и материалы
Указанные в таблице детали используются для изготовления пневматических цилиндров SC-CPI по умолчанию. На заказ мы можем использовать другие материалы (уплотнение VITON, нержавеющий корпус и т.д.), так и внести изменения в само строение.
Конструкция цилиндров ИСО 15552 разборная, позволяющая производить ремонт и замену износившихся деталей.
Пневмоцилиндры модели SC-CPI имеют алюминиевую профильную гильзу (корпус прямоугольной формы) с Т-образными пазами для установки датчиков положения. По умолчанию на поршне установлен магнит.
По умолчанию цилиндры имеют односторонний шток из никелированной углеродистой стали с нарезанной наружной метрической резьбой M10-27 для крепления насадок или непосредственно нагрузки. По заказу шток может быть сделан конструктивно проходным или с регулировкой хода из хромированной нержавеющей стали, без резьбы или с пазами и т.п.
Номер | Название детали | Материал | Число | Код для заказа |
---|---|---|---|---|
1 | Передняя крышка | Покрытый порошковой краской алюминий. | 1 | SC-SE-(Диаметр)-1 |
2 | Задняя крышка | 1 | SC-SE-(Диаметр)-2 | |
3 | Гильза (корпус) | Анодированный алюминий | 1 | SC-SE-(Диаметр)-3-(ход) |
4 | Шток поршня | Хромированная углеродистая сталь (по умолчанию) Хромированная нержавеющая сталь |
1 | SC-SE-(Диаметр)-4-(ход) |
5 | Поршень | Алюминий | 1 | SC-SE-(Диаметр)-5 |
6 | Уплотнение штока | Полиуретан | 1 | SC-SE-(Диаметр)-6 |
7 | Уплотнение поршня | NBR | 2 | SC-SE-(Диаметр)-7 |
7 | Уплотнение поршня | NBR | 2 | SC-SE-(Диаметр)-7 |
8 | Втулка | Графитонаполненная бронза | 1 | SC-SE-(Диаметр)-8 |
9 | Магнит | PVC | 1 | SC-SE-(Диаметр)-9 |
10 | Винт регулировки демпфирования | Никелированная бронза | 2 | SC-SE-(Диаметр)-10 |
11 | Антифрикционное кольцо | PTFE | 1 | SC-SE-(Диаметр)-11 |
12 | Уплотнение крышки | NBR | 2 | SC-SE-(Диаметр)-12 |
13 | Демпферная манжета | NBR | 2 | SC-SE-(Диаметр)-13 |
14 | Гайка | Сталь | 1 | SC-SE-(Диаметр)-14 |
15 | Гайка крепления штока | Сталь | 1 | SC-SE-(Диаметр)-15 |
Пример заказа корпуса-гильзы прямоугольного профиля для цилиндра с ходом 100 – SC-SE-50-3-100.
Обратите внимание, что ремонтные комплекты цилиндров SC-CPI могут иметь отличные размеры от внутренних деталей цилиндров стандарта ISO15552 других производителей.
Преимущества цилиндров SC-CPI
- Цилиндры серии SC-CPI имеют встроенное демпфирование, позволяющее использовать их для систем с большой нагрузкой и перемещением со скоростью до 1 м/сек;
- На базе пневмоцилиндров SC-CPI могут быть реализованы тандем и трайдемы из 2-3 пневмоцилиндров для увеличения усилия выдвижения штока (толкание, прижим);
- Корпус со специальными Т-образными пазами делает возможным установку датчиков положения (герконов) без дополнительных креплений;
- Торцевые крышки прикреплены к гильзе (корпусу) винтами, что обеспечивает разъемное соединение этих элементов для проведения ремонта;
- Наша компания производит надежные пневмоцилиндры, используя качественные и проверенные комплектующие (хромированные стальные штоки, алюминиевые гильзы, уплотнения NBR);
- Мы можем предложить лучшую цену на рынке благодаря собственному отлаженному производству или изготовить пневмоцилиндр очень быстро (с доплатой за срочность).

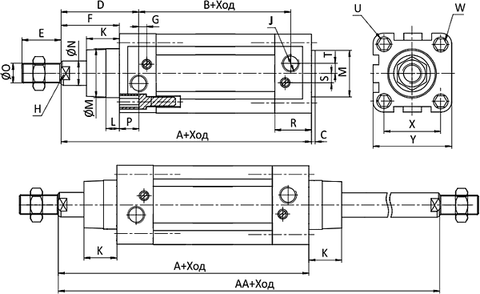

Диаметр | A | AA | B | C | D | E | F | G | J | H | K | L | M | N | O | P | R | S | T | U | W | X | Y |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
32 | 120 | 146 | 64 | 4 | 41 | 22 | 26 | 3 | G1/8" | 10 | 16 | 10 | 30 | 12 | M10×1.25 | 12 | 25 | 6.5 | 5 | M6 | 6 | 32.5 | 45 |
40 | 135 | 165 | 70 | 4 | 47.5 | 24 | 30 | 3 | G1/4" | 13 | 20 | 10 | 35 | 16 | M12×1.25 | 12 | 29.5 | 7 | 7 | M6 | 6 | 38 | 52 |
50 | 143 |
180 |
64 |
4 | 58 |
32 |
37 |
3 | G1/4" | 17 |
27 |
10 |
40 |
20 |
M16×1.5 | 12 |
32 |
9 |
7 | M8 | 8 |
46.5 |
65 |
63 |
158 |
195 |
76 |
4 | 59 |
32 |
37 |
5 |
G3/8" | 17 |
26 |
10 | 45 |
20 | M16×1.5 | 12 | 36 |
9 |
8 |
M8 |
8 |
56.5 |
76 |
80 |
174 |
220 |
79 |
5 |
71 |
40 |
46 |
5 |
G3/8" | 22 |
35 |
10 |
45 |
25 |
M20×1.5 | 15 |
37 |
12 |
10 |
M10 |
10 |
72 |
94 |
100 |
189 |
240 |
85 |
6 |
78 |
40 |
51 |
5 |
G1/2" | 22 |
40 |
10 | 55 |
25 |
M20×1.5 | 15 |
39 |
14 |
10 |
M10 |
10 |
89 |
112 |
125 |
225 |
290 |
110 |
4 | 90 |
54 |
65 |
5 |
G1/2" | 27 |
42 |
10 |
60 |
32 |
M27×2 | 20 |
50 |
15 |
10 |
M12 |
12 |
110 |
137 |
