| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SC-ADR-16X25-S | 16 мм / 25 мм | 2,248 ₴ | |
| SC-ADR-16X50-S | 16 мм / 50 мм | 2,304 ₴ | |
| SC-ADR-16X100-S | 16 мм / 100 мм | 2,415 ₴ | |
| SC-ADR-16X150-S | 16 мм / 150 мм | 2,527 ₴ | |
| SC-ADR-20X25-S | 20 мм / 25 мм | 2,423 ₴ | |
| SC-ADR-20X50-S | 20 мм / 50 мм | 2,496 ₴ | |
| SC-ADR-20X100-S | 20 мм / 100 мм | 2,641 ₴ | |
| SC-ADR-20X150-S | 20 мм / 150 мм | 2,786 ₴ | |
| SC-ADR-25X25-S | 25 мм / 25 мм | 2,633 ₴ | |
| SC-ADR-25X50-S | 25 мм / 50 мм | 2,710 ₴ | |
| SC-ADR-25X100-S | 25 мм / 100 мм | 2,864 ₴ | |
| SC-ADR-25X150-S | 25 мм / 150 мм | 3,019 ₴ | |
| SC-ADR-32X25-S | 32 мм / 25 мм | 2,874 ₴ | |
| SC-ADR-32X50-S | 32 мм / 50 мм | 2,990 ₴ | |
| SC-ADR-32X100-S | 32 мм / 100 мм | 3,222 ₴ | |
| SC-ADR-32X150-S | 32 мм / 150 мм | 3,455 ₴ | |
| SC-ADR-40X25-S | 40 мм / 25 мм | 3,330 ₴ | |
| SC-ADR-40X50-S | 40 мм / 50 мм | 3,494 ₴ | |
| SC-ADR-40X100-S | 40 мм / 100 мм | 3,821 ₴ | |
| SC-ADR-40X150-S | 40 мм / 150 мм | 4,149 ₴ | |
| SC-ADR-50X25-S | 50 мм / 25 мм | 3,371 ₴ | |
| SC-ADR-50X50-S | 50 мм / 50 мм | 3,552 ₴ | |
| SC-ADR-50X100-S | 50 мм / 100 мм | 3,915 ₴ | |
| SC-ADR-50X150-S | 50 мм / 150 мм | 4,278 ₴ | |
| SC-ADR-63X25-S | 63 мм / 25 мм | 4,237 ₴ | |
| SC-ADR-63X50-S | 63 мм / 50 мм | 4,501 ₴ | |
| SC-ADR-63X100-S | 63 мм / 100 мм | 5,030 ₴ | |
| SC-ADR-63X150-S | 63 мм / 150 мм | 5,558 ₴ | |
| SC-ADR-80X25-S | 80 мм / 25 мм | 6,058 ₴ | |
| SC-ADR-80X50-S | 80 мм / 50 мм | 6,397 ₴ | |
| SC-ADR-80X100-S | 80 мм / 100 мм | 7,076 ₴ | |
| SC-ADR-80X150-S | 80 мм / 150 мм | 7,754 ₴ |
SC-ADR належать до компактних короткоходових пневмоциліндрів двосторонньої дії з однобічним виходом штоком без вбудованого демпфера. Вони виготовляються з діаметром поршня до 100 мм, мають магніт на поршні за замовчуванням, а також протиповоротну платформу. Антиповоротні циліндри такого типу часто зустрічаються на верстатах китайського виробництва, на автоматах для нанесення штрих-коду, наклейок й написів на пакунок.
| Діаметр поршню, мм | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Різьба приєднання до пневматичної лінії | M5×0.8 | G1/8″ | ||||||||
| Спосіб дії | Двосторонньої дії (за замовчуванням), Односторонньої дії (на замовлення) | |||||||||
| Магніт на поршні | З магнітом на поршні (за замовчуванням), без магніту (на замовлення) | |||||||||
| Шток | Шток односторонній (за замовчуванням), Шток прохідний (на замовлення) | |||||||||
| Робоче середовище | Стиснене повітря (після фільтру 40 мкм) | |||||||||
| Діапазон робочого тиску | 0,1...10 бар | |||||||||
| Максимальний вхідний тиск | 12 бар | |||||||||
| Діапазон робочих температур | від −10 до 60° С | |||||||||
| Демпфування | Гумова шайба | |||||||||
| Тип датчика (для циліндра SC-ADR з магнітом на поршні) | SC-CMS-G або SC-DMS-G | |||||||||
Короткохідні пневмоциліндри SC-ADR мають на корпусі алюмінієву гільзу з Т-подібними канавками, що дозволяє зручно встановлювати датчики положення.
Короткохідні пневматичні циліндри SC-ADR двосторонньої дії зі штоком односторонньої дії та антиротаційною платформою мають два входи для підключення до пневматичної лінії. Подача повітря під тиском в безштокову порожнину (з боку задньої кришки) призводить до висування штока, а скидання тиску і подача повітря з протилежного боку (з боку штока, в порожнину стрижня) — до втягування стрижня. Шток може бути висунутий тільки вперед, а другий кінець пневмоциліндра має закриту кришку.
У компанії "Спеціаліст" Ви також можете купити пневматичні циліндри на базі цієї серії:
- без платформи;
- з прохідним штоком (двостороннім);
- з односторонньою подачею повітря і поворотною пружиною в штоковій чи безштоковій порожнині
- тандеми, тридеми, багатопозиційні циліндри
Для замовлення зв'яжіться з менеджером, який допоможе Вам сформувати ТЗ на виготовлення пневмоциліндру.

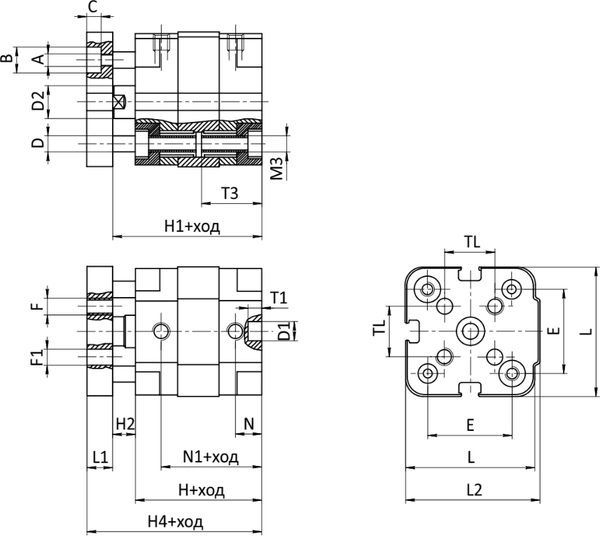

Розміри SC-ADR-12~25
| Діаметр | A | B | C | D | D1 | D2 | E | F | F1 | H | H1 | H2 | H4 | L | L1 | L2 | M3 | N | N1 | T1 | T3 | TL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | M3 | 6 | 3.5 | 3.5 | 6 | 6 | 18 | M3 | 3 | 38 | 42.5 | 4.5 | 48.5 | 29 | 6 | 30 | M4 | 8 | 30 | 4 | 18.5 | 9.9 |
| 16 | M3 | 6 | 3.5 | 3.5 | 6 | 8 | 18 | M3 | 3 | 38 | 42.5 | 4.5 | 48.5 | 29 | 6 | 30 | M4 | 8 | 30 | 4 | 18.5 | 9.9 |
| 20 | M3 | 6 | 3.5 | 4.5 | 6 | 10 | 22 | M4 | 4 | 38 | 42.5 | 4.5 | 50.5 | 36 | 8 | 37.5 | M5 | 8 | 30 | 4 | 18.5 | 12 |
| 25 | M4 | 8 | 4.5 | 4.5 | 6 | 10 | 26 | M5 | 5 | 39.5 | 45 | 5.5 | 53 | 40 | 8 | 41.5 | M5 | 8 | 31.5 | 4 | 18.5 | 15.6 |

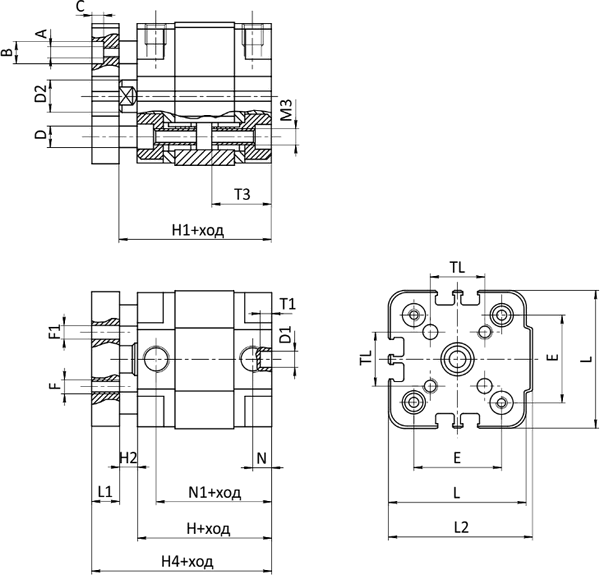

Розміри SC-ADR-32~100
| Діаметр | A | B | C | D | D1 | D2 | E | F | F1 | H | H1 | H2 | H4 | L | L1 | L2 | M3 | N | N1 | T1 | T3 | TL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | M4 | 8 | 5.5 | 5.5 | 6 | 12 | 32 | M5 | 5 | 44.5 | 50.5 | 6 | 60.5 | 50 | 10 | 52 | M6 | 8 | 36.5 | 4 | 21.5 | 19.8 |
| 40 | M4 | 8 | 5.5 | 5.5 | 6 | 12 | 42 | M5 | 5 | 45.5 | 52 | 6.5 | 62 | 60 | 10 | 62.5 | M6 | 8 | 37.5 | 4 | 21.5 | 23.3 |
| 50 | M6 | 11 | 7 | 6.5 | 6 | 16 | 50 | M6 | 6 | 45.5 | 53 | 7.5 | 65 | 68 | 12 | 71 | M8 | 8 | 37.5 | 4 | 22.5 | 29.7 |
| 63 | M6 | 11 | 7 | 8.5 | 8 | 16 | 62 | M6 | 6 | 50 | 57.5 | 7.5 | 69.5 | 87 | 12 | 91 | M10 | 8 | 42 | 4 | 24.5 | 35.4 |
| 80 | M8 | 14 | 9 | 8.5 | 8 | 20 | 82 | M8 | 8 | 56 | 64 | 8 | 78 | 107 | 14 | 111 | M10 | 8.5 | 47.5 | 4 | 24.5 | 46 |
| 100 | M8 | 14 | 9 | 8.5 | 8 | 25 | 103 | M10 | 10 | 66.5 | 76.5 | 10 | 90.5 | 128 | 14 | 133 | M10 | 10.5 | 56 | 4 | 31.5 | 56.5 |
