Пневморозподілювачі 5/2 серії SV-H з різним механічним та ручним управлінням

: На складі

: від 544 до 603 грн

Звичайна ціна

Управління

Модель: SV-H-PP-52-08

Ціна: 544 ₴  за одиницю


Сума: 544

Модель Опції Ціна за одиницю
SV-H-R-52-08 R 555 ₴
SV-H-PP-52-08 PP 576 ₴
SV-H-PPL-52-08 PPL 576 ₴
SV-H-TB-52-08 TB 544 ₴
SV-H-PB-52-08 PB 576 ₴
SV-H-EB-52-08 EB 603 ₴

Пневматичні розподільники 5/2 серії SV-Н з ручним або механічним керуванням комплектуються різними кнопковими, важелевими та роликовими елементами керування, які можна придбати як в комплекті, так і окремо:

  • PP — втоплена кнопка
  • PPL — кнопка
  • TB — селектор
  • PB — кнопка-гриб (моностабільний)
  • EB — кнопка-грибок з фіксацією (бістабільний)
  • R — ролик з важелем
  • LB — селектор
  • V — базовий елемент без перемикача

За конструкцією пневморозподільники з кнопками та важелями належать до золотникового типу. Різьбові отвори для підключення — 1/4″ (дюймова трубна циліндрична різьба). Як правило, встановлюються на лицьову панель шафи керування й підключаються до двостороннього пневмоприводу (пневмоциліндру).

Характеристики пневморозподільника SV-Н 5/2
Модель SV-H-...-52-08
Число ліній/позицій 5/2
Ефективна площа поперечного перерізу 16 мм2
(CV = 0,89)
Приєднання G1/4″
Робоче середовище Повітря, тонкість фільтрації не менше 40 мікрон
Тип елемента керування Механічне або ручне керування
Діапазон робочого тиску 0-8 бар
Діапазон робочих температур 0-60° С (у сухому повітрі без вологи)

Перегляньте інші пневморозподільники Specialist.

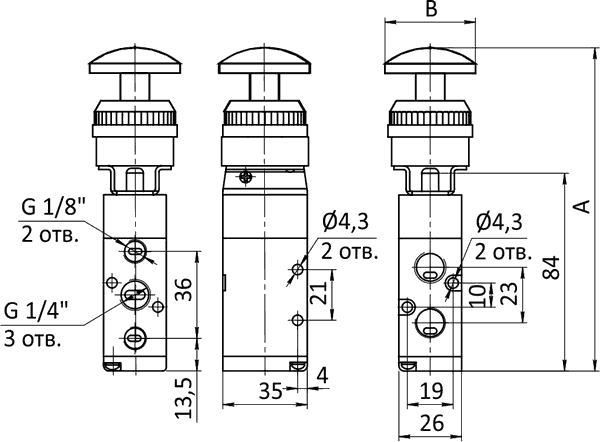

Креслення пневморозподільника кнопкового виду SV-H-PB-52-08
Розміри SV-Н 5/2 (мм)
Тип мех. управління PP PPL LB TB EB PB R
A 114 119 133 136.5 134 131 107.5
B 39.5 24.5 26.5 36.5 39.5 37.5 42.5

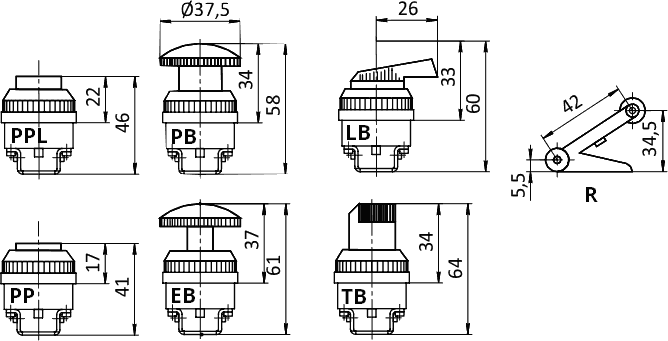

Розміри елементів управління SV-H 5/2
