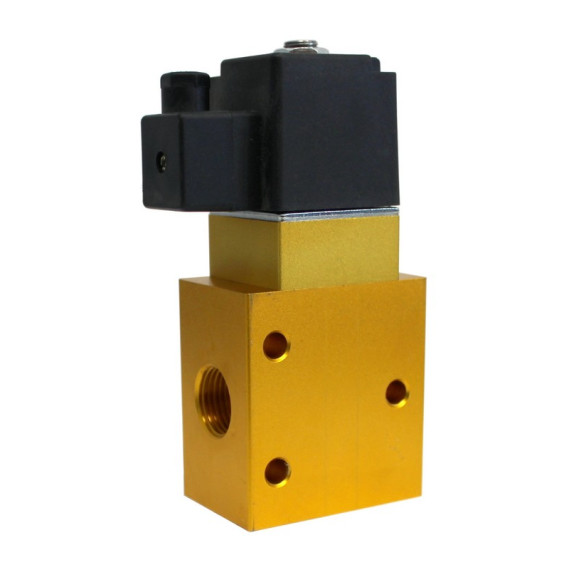

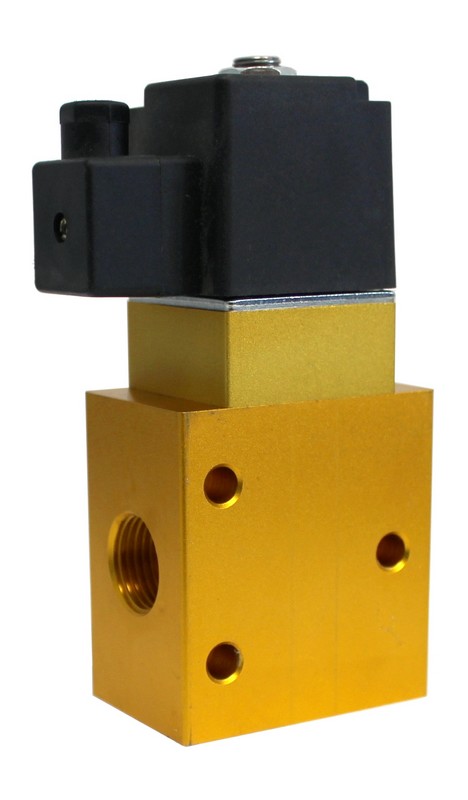

Пневматичні розподільники 3/2 NC серії SV-M для високого тиску

: На складі

: 2,830 грн

Звичайна ціна

Напруга живлення

Модель: SV-M-ES-32NC-15-DC24V

Ціна: 2,830 ₴  за одиницю


Сума: 2,830

Модель Опції Ціна за одиницю
SV-M-ES-32NC-15-DC24V 3200 нл/хв / DC24V 2,830 ₴
SV-M-ES-32NC-15-AC220V 3200 нл/хв / AC220V 2,830 ₴

Пневморозподільники серії М застосовуються на обладнанні з високим тиском стисненого повітря. Стандартно поставляємо трилінійні двопозиційні 3/2 нормально закриті пневморозподільники з одностороннім електропневматичним керуванням і пружинним поверненням, які призначені для роботи зі стисненим повітрям при робочому тиску 2-35 бар. Тиск вхідного стисненого повітря допускається до 40 бар.
Трьохлінійні пневморозподільники мають на корпусі три отвори, які позначаються літерами або цифрами:

  1. "P" - вхідний отвір для підключення подачі стисненого повітря
  2. "A" – вихідний отвір для підключення до лінії споживача
  3. "S" - випускний отвір для скидання тиску в атмосферу.

Пневморозподільники високого тиску серії "М" мають однакову приєднувальну різьбу входу-виходу-вихлопу — внутрішню трубну циліндричну різьбу G1/2".
За способом роботи пневматичні клапани 3/2 NC серії «М» з одностороннім електричним керуванням є моностабільними та нормально закритими (при відсутності електричного сигналу скидається тиск на лінії споживача, так як вихід з'єднаний з випускним отвором).
В інтернет-магазині Ви можете вибрати і замовити пневморозподільник з електромагнітними котушками двох типів:

  • DC24V— постійний струм, напруга 24 В
  • AC220V — змінний струм, напруга 220 В

Також по телефону Ви можете замовити вибухозахищені електромагнітні котушки з діодом на роз'ємі або без нього.

Таблиця — Технічні характеристики розподілювача SV-M-ES-32NC-15
Модель SV-M-ES-32NC-15
Число ліній/позицій 3/2
Ефективна площа поперечного перерізу 60 мм2
Вхід G1/2"
Вихід G1/2"
Вихлоп G1/2"
Номінальні витрати повітря 3200 л/хв
Робоче середовище Повітря, тонкість фільтрації не менше 40 мікрон
Тип керування Електропневматичне (пілотне), пневматичне (пряме)
Діапазон робочого тиску 2-35 бар
Макс. вхідний тиск 40 бар
Діапазон робочих температур -5...+50 °С (у сухому повітрі без вологи)
Напруга живлення 24 В постійного струму (9 Вт); 220 В змінного струму (13 ВА)
Допустимі відхилення напруги живлення -15%...+10%
Ступінь захисту, клас ізоляції IP65, клас F
Мін. час перемикання 0,05 с

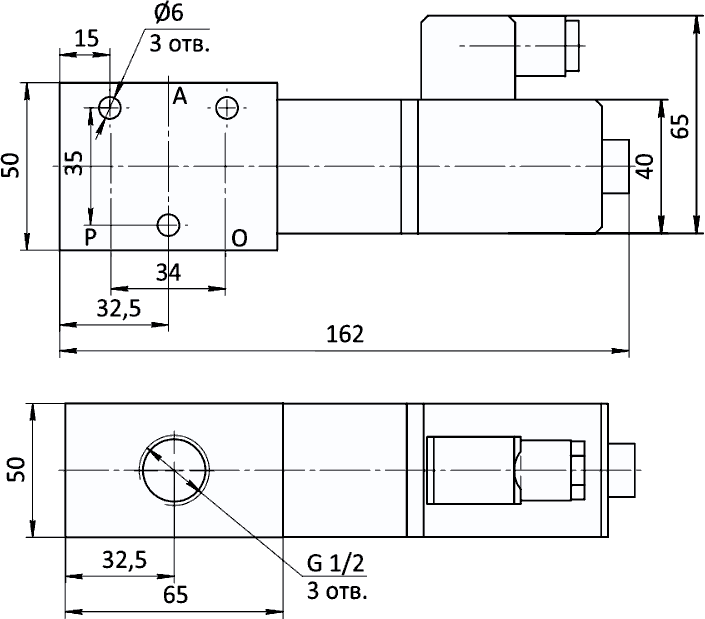

Розміри SV-M-ES-32NC-15

Габаритні розміри пневморозподільника SV-M-ES-32NC-15
------
