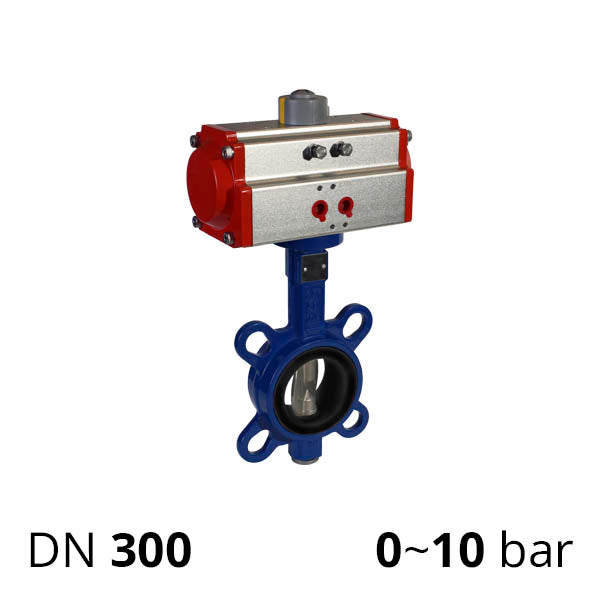

Чавунна засувка батерфляй SCBF-D673-10XEX-300-RAT125 це промисловий дисковий поворотний затвор Ру 10 ДУ 300 з пневмоприводом для багатопозиційного регулювання води, інших неагресивних газових та рідких речовин під тиском, що сумісні з WCB і EPDM. Наша компанія “Specialist” може виготовити диск та сідло з інших матеріалів, щоб дисковий затвор був сумісний з вашим робочим середовищем; гумований диск; Ру16 на замовлення.
| DN | 300 мм |
|---|---|
| Номінальний тиск | Ру 10 (Ру 16 під замовлення) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | WCB |
| Матеріал ущільнень | EPDM |
| Витримувана EPDM температура | від −30 до 95° C |
| Монтажна товщина | 78 мм |
| Модель приводу | SC-RAT125 |
| Спосіб дії SC-RAT125 | Пневмопривід двосторонньої дії |
| Підключення повітря | 1/4″ |
| Рекомендований тиск повітря управління | від 6 до 8 бар |
| Зусилля SC-RAT125 при 6 бар | 349,8 Н⋅м |
Окрім водяного/газового затвору поворотного компанії Specialist Ви можете придбати пневморозподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.
| A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D673-10XEX-300 | 102 | 12 | 15 | 22 | 40 | 418 | 376 | 50 | 29 | 300 | 76 | 237,5 | 317,5 |
| SCBF-D673-10XEX-400 | 175 | 18 | 26 | 27 | 40 | 524 | 470 | 45 | 30 | 400 | 102 | 327 | 403 |
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | A120 | A180 | Підключення повітря |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 258 | 117 | 98.5 | 137 | 50 | 61 | 21 | 80 | 30 | ⌀70 | ⌀50 | M8×12 | M6×10 | 17 | ⌀40 | 280 | 274 | G 1/4″ |
Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.
Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F05/F07 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 14 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-17x14.
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
