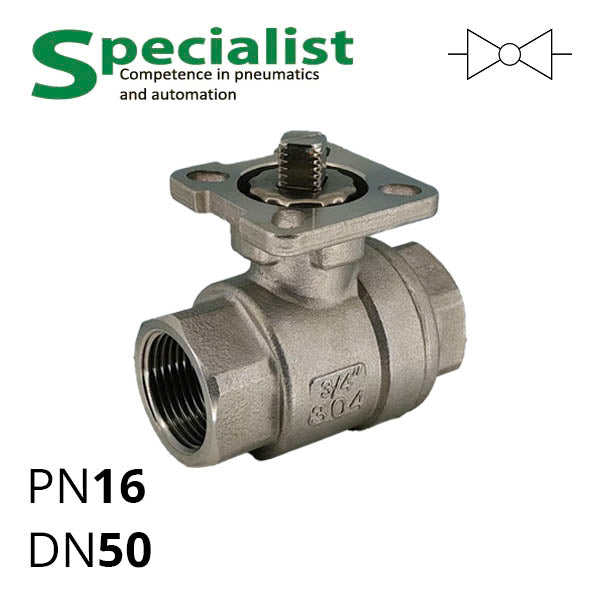

Кульовий кран 2″ нержавіючий DN50 PN16 двоходовий двоскладний SCBV-Q610F-16FC-50
Кульовий кран 2″ нержавіючий DN50 PN16 двоходовий двоскладний SCBV-Q610F-16FC-50

Кульовий кран 2″ нержавіючий DN50 PN16 двоходовий двоскладний SCBV-Q610F-16FC-50

: На складі

: 2,622 грн

Модель: SCBV-Q610F-16FC-50

Ціна: 2,622 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 2,622 ₴

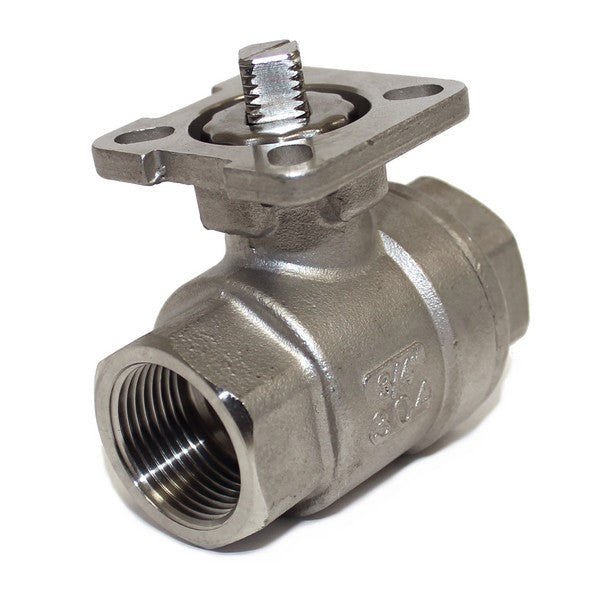

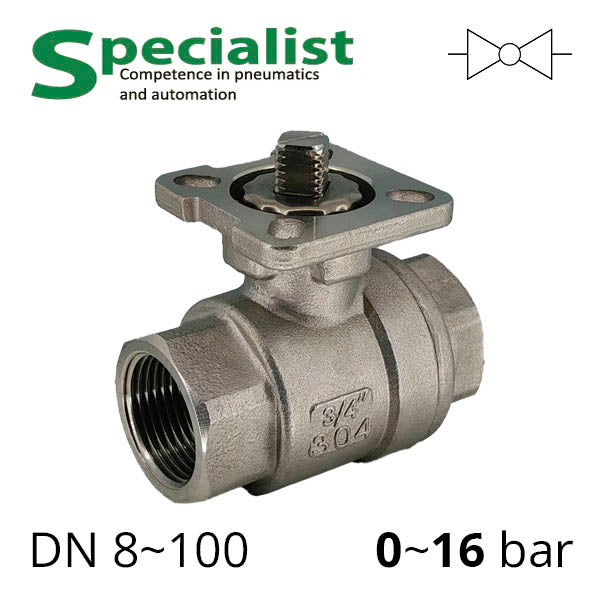

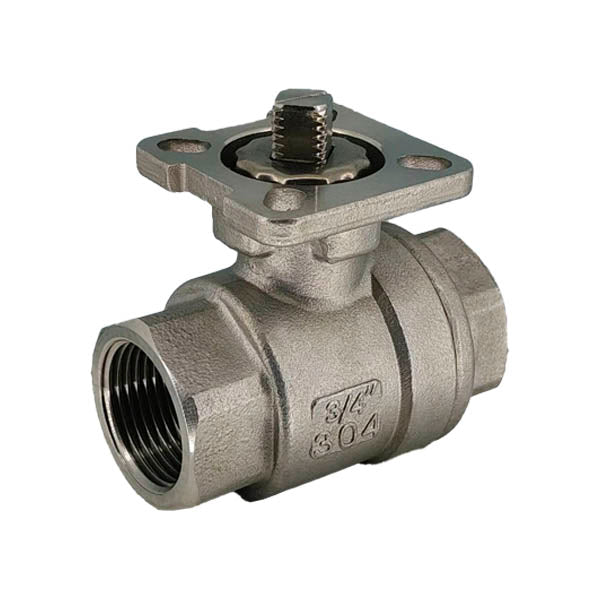

Двоскладні двоходові кульові крани муфтові з різьбою 2″ (дюйми) серії SCBV-Q610F-16FC-50 із харчової нержавіючої сталі й з ущільненнями PTFE застосовуються для труб ДУ 50 мм. Призначені для регулювання і перекриття робочого середовища — повітря, води, газу, масла, хімічних і харчових продуктів та інших речовин, які сумісні з матеріалами крана. Двоскладний кульовий кран ДУ50 має внутрішні різьбові з'єднання з обох сторін, а також в комплекті універсальну платформу під рукоятку, електричний чи пневматичний привід.

Таблиця — Основні характеристики муфтових нерж. кульових кранів SCBV-Q610F-16FC-50
Діаметр номінальний DN 50
Різьба 2 дюйми
Ущільнення і робочі температури PTFE -40...180 °С
Макс. робочий тиск 16 бар (або під замовлення 25, 40 або 64 бар)
Робоче середовище Повітря, вода, газ, масло, хімічні продукти та інші матеріали при сумісності з матеріалами крана

Основні елементи кульового крану SCBV-Q610F-16FC-50

Список складових елементів кульового крана SCBV-Q610F-16FC-50 наведено на прикладі аналогічних 3-складових кульових кранів серії Q611 (малюнок нижче). Для 2-складових кранів кульових SCBV-Q610F-16FC-50 використовуються ті самі матеріали елементів.

Складові частини кульового крану з пневмоприводом

Таблиця — Матеріал складових частин 2-складного 2-ходового кульового крану
№ Назва Матеріал
C (за замовчуванням) P (під замовлення)
1 Болт Нержавіюча сталь 304 Нержавіюча сталь 304
2 Фланець* Сталь для лиття звичайна WCB Нержавіюча сталь CF8, CF6M
3 Ущільнення PTFE PTFE
4 Куля Нержавіюча сталь 304 Нержавіюча сталь 316
5 Корпус Сталь для лиття звичайна WCB Нержавіюча сталь CF8, CF6M
6 Гайка Нержавіюча сталь 304 Нержавіюча сталь 304
7 Шток Нержавіюча сталь 304 Нержавіюча сталь 316
8 Прокладка PTFE PTFE
9 Ущільнення PTFE PTFE
10 Гайка Нержавіюча сталь 304 Нержавіюча сталь 316
11 Дужка-перехідник Нержавіюча сталь CF8 Нержавіюча сталь CF8
12 Перехідник Нержавіюча сталь 304 Нержавіюча сталь 304
13 Болт Нержавіюча сталь 304 Нержавіюча сталь 304
14 Пневматичний або електричний привід (замовляється окремо)
15 Індикатор кута повороту
Розміри крану шарового односкладового SCBF-Q610F
Шаровий кран розміром в-в SCBV-Q611F-16FC
Розмір ØD ØA L Z G OP EX ØS ØX ØH ØJ Q Y
ДУ Дюйм
10 3/8 NPT 13 69 44.5 9 9 27 50 36 6 7 165 28
15 ½ 15 69 44.5 9 9 27 50 36 6 7
20 ¾ 20 71 46 9 9 32 50 36 6 7
25 1 25 86 58 11 11 41 50 42 6 7 197 30
32 1 ¼ 32 94 62.5 11 11 50 50 42 6 7
40 1 ¼ 38 105 72.5 14 14 56 70 50 7 9 232 37
50 2 50 127 80.5 14 14 70 70 50 7 9

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
