Пневморозподільники 4V320-08 (10) 5/2 з електроуправлінням двостороннім

Пневморозподільники 4V320-08 (10) це якісний аналог китайським Airtac. Ці пневматичні розподільники 5/2 з двобічним електропневматичним управлінням курують пневмоциліндрами та пневмоприводами подвійної дії, що працюють на стисненому повітрі 1,5-8 бар. Встановлення — окремо або на монтажну пластину.

П'ятилінійні 5/2 пневморозподільники мають на корпусі п'ять різьбових отворів для підключення повітряних ліній, що підписані цифрами або літерами:

1. "P" — вхід для підключення подачі стисненого повітря
2. "A" — вихідний отвір 1
3. "S" або "ExA" — випускний отвір для скидання тиску з виходу 1
4. "B" — вихідний отвір 2
5. "R" або "ExB" — випускний отвір для скидання тиску з виходу 2

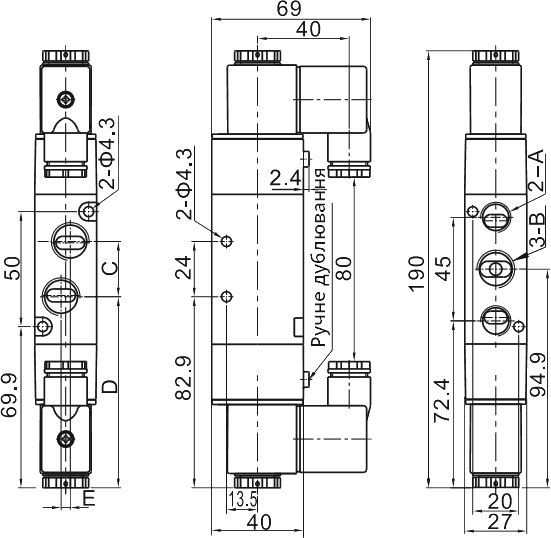

Пристрої цієї серії доступні для замовлення з внутрішньою циліндричною різьбою входу-виходу G1/4″ або G3/8″. Обираючи пневмоглушники майте на увазі, що розміри випускних отворів повітророзподільника можуть бути менші, ніж його вхід-вихід (див. таблицю нижче).

При двосторонньому управлінні перемикання станів відбувається подачею живлення на одну з 2 катушек DC24V: при подачі сигналу 24 В на першу золотник переводиться в положення подачі повітря на 1 вихід, при подачі сигналу на іншу котушку – на другий, з 1 скидається тиск. Такий тип управління рекомендується для швидкодії, можливості тривалого утримання в останньому з положень. Це називається бістабільним розподільником.

На замовлення можемо укомплектувати розподільник вибухозахищеними або іншими різновидами соленоїдних котушок.
