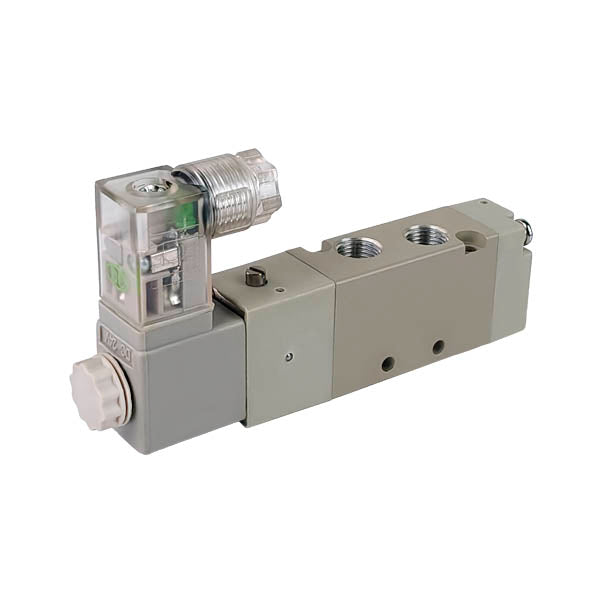

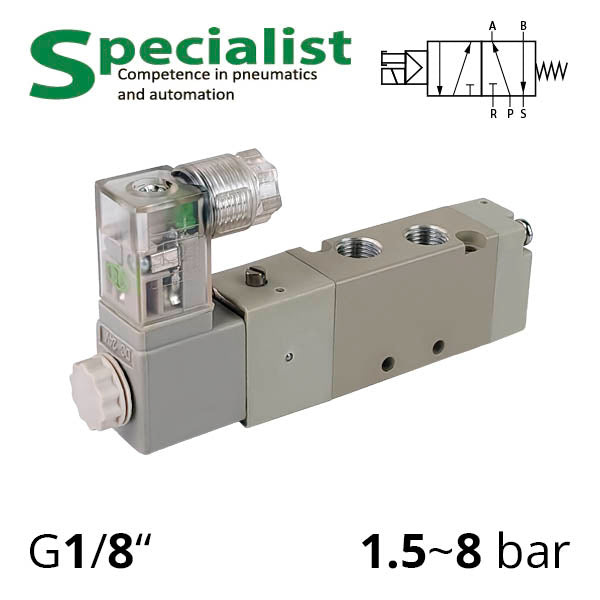

4V110-06-DC24V це пневморозподільники 5/2 моностабільні — з однією електромагнітною котушкою ⚡ 24в і пружиною, що повертає вихідне положення золотника при відключені ел. сигналу. Пристрої розподіляють стиснене повітря тиском 1,5-8 бар між двома вихідними отворами і можуть керувати пневмоциліндрами подвійної дії.
Всього пневморозподільники на 5 лін./2 поз. мають п'ять отворів на корпусі, які позначаються цифрами або літерами:
- "P" — вхід для подачі стисненого повітря під тиском
- "A" — вихідний отвір 1
- "S" або "ExA" — випускний отвір для скидання тиску з виходу 1
- "B" — вихідний отвір 2
- "R" або "ExB" — випускний отвір для скидання тиску з виходу 2
Моностабільний тип розподільників 4V110-06-DC24V є енергоефективним, коли необхідно тривалий час утримувати тиск на одному з виходів. Також пружине повернення при відключені живлення 24в може вимагатись заходами безпеки.
На замовлення можемо запропонувати аналогічний пневморозподільник з вибухозахищеним соленоїдом або під інший вольтаж.
| Модель | 4V110-06 |
|---|---|
| Середовище | Повітря після фільтра 40 мкм |
| Керування | Одностороннє електропневматичне керування (внутрішній пілотний клапан) |
| Розмір портів | Вхід=Виходи=Вихлопи=1/8" |
| Еф.площа перерізу | 10.2 мм2 (Cv=0.6) |
| Тип розподільника | 5/2 |
| Робочий тиск | 1,5…8 бар (0,15…0,8 МПа) |
| Макс. тиск на вході | 12 бар (1,2 МПа) |
| Температура | -20…70°С |
| Матеріал корпусу | Алюмінієвий сплав |
| Змащення | Олива не потрібна |
| Макс. швидкість | 5 циклів на секунду |

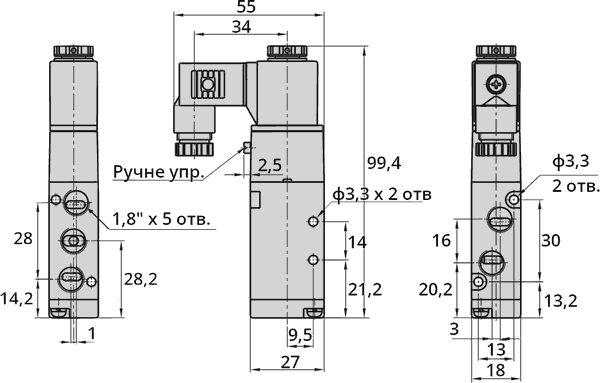

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
