Пневморозподільники 5/2 з одностороннім електропневматичним керуванням серії SV-C(D, E, EL)-ES-52

: На складі

: від 631 до 4,693 грн

Звичайна ціна

Різьба
Напруга живлення

Модель: SV-C-ES-52-06-DC12V

Ціна: 631 ₴  за одиницю


Сума: 631

Модель Опції Ціна за одиницю
SV-C-ES-52-06-DC12V 600 нл/хв / G 1/8" / DC12V 631 ₴
SV-C-ES-52-06-DC24V 600 нл/хв / G 1/8" / DC24V 631 ₴
SV-C-ES-52-06-AC220V 600 нл/хв / G 1/8" / AC220V 631 ₴
SV-C-ES-52-08-DC12V 850 нл/хв / G 1/4" / DC12V 631 ₴
SV-C-ES-52-08-DC24V 850 нл/хв / G 1/4" / DC24V 631 ₴
SV-C-ES-52-08-AC220V 850 нл/хв / G 1/4" / AC220V 631 ₴
SV-D-ES-52-10-DC12V 1400 нл/хв / G 3/8" / DC12V 885 ₴
SV-D-ES-52-10-DC24V 1400 нл/хв / G 3/8" / DC24V 885 ₴
SV-D-ES-52-10-AC220V 1400 нл/хв / G 3/8" / AC220V 885 ₴
SV-E-ES-52-15-DC12V 2500 нл/хв / G 1/2" / DC12V 1,958 ₴
SV-E-ES-52-15-DC24V 2500 нл/хв / G 1/2" / DC24V 1,958 ₴
SV-E-ES-52-15-AC220V 2500 нл/хв / G 1/2" / AC220V 1,958 ₴
SV-EL-ES-52-20-DC12V G 3/4" / DC12V 3,629 ₴
SV-EL-ES-52-20-DC24V G 3/4" / DC24V 3,629 ₴
SV-EL-ES-52-20-AC220V G 3/4" / AC220V 3,629 ₴
SV-EL-ES-52-25-DC12V 5000 нл/хв / G 1" / DC12V 4,693 ₴
SV-EL-ES-52-25-DC24V 5000 нл/хв / G 1" / DC24V 4,693 ₴
SV-EL-ES-52-25-AC220V 5000 нл/хв / G 1" / AC220V 4,693 ₴

П'ятилінійні двопозиційні пневматичні розподільники 5/2 з одностороннім електропневматичним керуванням і поворотною пружиною призначені для роботи зі стисненим повітрям при робочому тиску 1,5-8,5 бар. Вони можуть використовуватися для керування пневматичними циліндрами подвійної дії або для інших застосувань. Може встановлюватися окремо або на монтажну пластину.

П'ятилінійні пневморозподільники мають п'ять отворів на корпусі, які позначаються цифрами або літерами:

  1. "P" — вхід для підключення подачі стисненого повітря
  2. "A" — вихідний отвір 1
  3. "S" або "ExA" — випускний отвір для скидання тиску з виходу 1
  4. "B" — вихідний отвір 2
  5. "R" або "ExB" — випускний отвір для скидання тиску з виходу 2

Клапани доступні для замовлення з внутрішньою циліндричною різьбою G1/8″, G1/4″, G3/8″, G1/2″ або G1″. Обираючи повітряні глушники або дроселі, майте на увазі, що розміри випускних клапанів повітророзподільника менші за його вхід-вихід ( див. таблицю 1).

За способом роботи пневморозподільники 5/2 з одностороннім електричним керуванням є моностабільними, тобто за відсутності керуючого електричного сигналу зворотний пружина утримує золотник розподільника в одному певному положенні — на перший вихід повітря подається, на другому — скидається тиск. Одностороннє керування рекомендується використовувати у випадках, коли розподільник тривалий час знаходиться в одному з положень або у випадках, коли повернення розподільника в певне положення ґрунтується на вимогах безпеки.

Клієнт має можливість замовити електромагнітну котушку з необхідними електричними характеристиками:

  • DC12V — постійний струм, напруга 12 В
  • DC24V — постійний струм, напруга 24 В
  • AC220V — змінний струм, напруга 220 В

На замовлення можемо укомплектувати розподільник вибухозахищеними або іншими різновідами соленоїдних катушок.

Пневморозподільники поділяються на серії C, D, E та EL, які відрізняються один від одного за площею корисного перерізу, витратою стисненого повітря та розмірами з'єднувальних отворів.

Таблиця 1 — Технічні характеристики пневморозподільників 5/2 з одностороннім електромагнітним управлінням
Модель SV-C-ES-52-06 SV-C-ES-52-08 SV-D-ES-52-10 SV-E-ES-52-15 SV-EL-ES-52-20 SV-EL-ES-52-25
Ліній/позицій 5/2 5/2 5/2 5/2 5/2 5/2
Ефективна площа поперечного перерізу 14 мм2
(CV=0,78)
16 мм2
(CV=0,89)
30 мм2
(CV=1,67)
50 мм2
(CV=2,79)
95 мм2
(CV=5,0)
110 мм2
(CV=6,0)
Різьба входу-виходу G1/8″ G1/4″ G3/8″ G1/2″ G3/4″ G1″
Різьба вихлопу G1/8″ G1/8″ G1/4″ G1/2″ G1/2″ G3/4″
Номінальна витрата 600 л/хв 850 л/хв 1400 л/хв 2500 л/хв 5000 л/хв
Робоче середовище Повітря, тонкість фільтрації не менше 40 мікрон
Тип керування Електропневматичне (пілотне), електричне (пряме)
Діапазон робочого тиску 1,5-8 бар
Макс. вхідний тиск 12 бар
Діапазон робочих температур -5...+50° С (у сухому повітрі без вологи)
Напруга живлення 12 В постійного струму (2,4 Вт); 24 В постійного струму (3 Вт); 220 В змінного струму (2,5 ВА)
Допустима зміна напруги живлення -15%...+10%
Ступінь захисту, клас ізоляції IP65, клас F
Макс. робоча частота 5 циклів/с
Мін. час перемикання 0,05 с

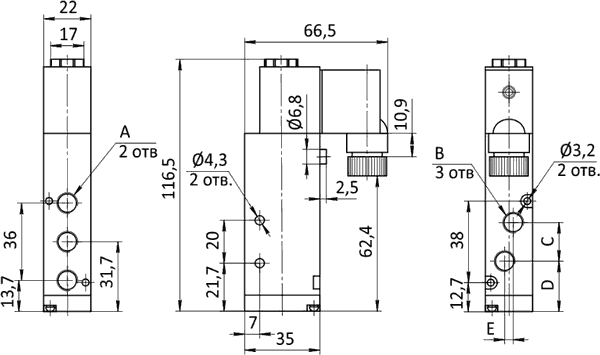

Розміри SV-E-ES-52 — 5/2 пневморозподілювача з одностороннім електропневматичним управлінням і різьбою G1/8″ або G1/4″

Креслення SV-C-ES-52
Модель SV-C-ES-52-06 SV-C-ES-52-08
A G1/8″ G1/8″
B G1/8” G1/4”
C 18 21
D 22.7 21.7
E 0 3

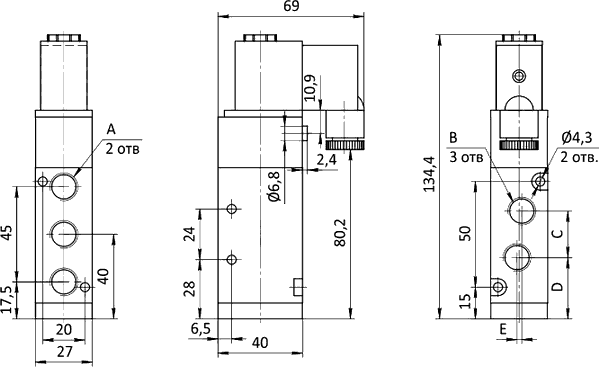

Розміри SV-D-ES-52 — 5/2 пневморозподілювача з одностороннім електропневматичним управлінням і різьбою G1/4″ або G3/8″

Креслення пневморозподілювача SV-D-ES-52
Модель SV-D-ES-52-08 SV-D-ES-52-10
A G1/4″ G1/4”
B G1/4” G3/8”
C 22 24
D 29 28
E 0 4

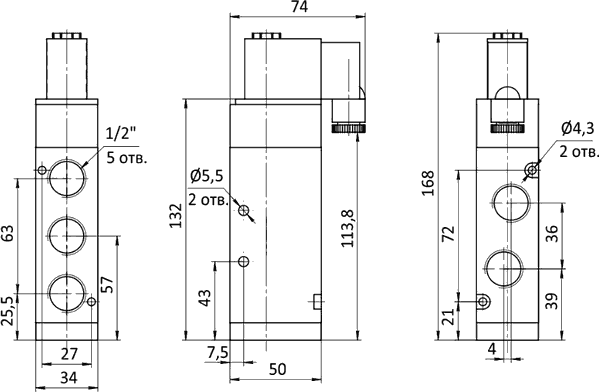

Розміри SV-E-ES-52-15 — 5/2 пневморозподілювача з одностороннім електропневматичним управлінням і різьбою G1/2″

Креслення пневморозподілювача SV-E-ES-52-15

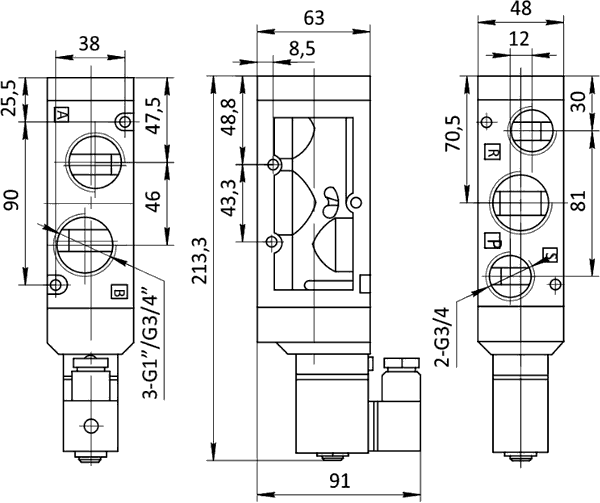

Розміри SV-EL-ES-52-25 — 5/2 пневморозподілювача з одностороннім електропневматичним управлінням і різьбою G1″

Креслення пневморозподілювача SV-EL-ES-52-25
