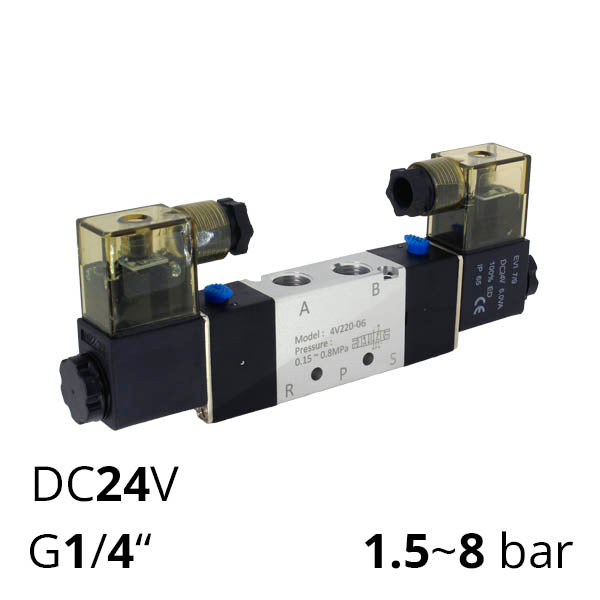

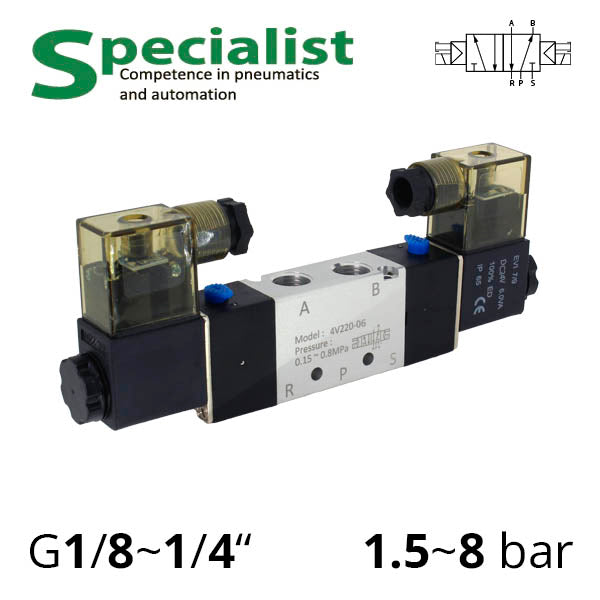

Пневморозподільник 4V220-08 (06) 5/2 з електроуправлінням двостороннім
: На складі
: 598 грн
Звичайна ціна
Сума: 598 ₴
Модель | Опції | Ціна за одиницю | |
---|---|---|---|
4V220-08-DC24V | 400 нл/хв / G 1/4" / DC24V | 598 ₴ | |
4V220-06-DC24V | G 1/8" / DC24V | 598 ₴ |
Пневморозподільники моделей 4V220-08 (06) це повний аналог китайських Airtac — 5/2 бістабільні розподільники, що забезпечують керування пневматичними циліндрами та приводами двосторонньої дії при робочому тискові 1,5-8 бар. Можна використовувати як окремо, так і встановити групою на монтажній пластині.
П'ятилінійний тип означає, що пневморозподільник має п'ять отворів для підключення, які позначаються цифрами або літерами:
- "P" — вхід для підключення подачі стисненого повітря
- "A" — вихідний отвір 1
- "S" або "ExA" — випускний отвір для скидання тиску з виходу 1
- "B" — вихідний отвір 2
- "R" або "ExB" — випускний отвір для скидання тиску з виходу 2
Клапани доступні для замовлення з внутрішньою циліндричною різьбоюG1/8″ або G1/4″. Обираючи повітряні глушники або дроселі, майте на увазі, що розміри випускних клапанів повітророзподільника менші, ніж його вхід-вихід (див. таблицю 1).
В комплект входять дві катушки DC24V IP65 (встановлені на розподільнику) для живлення постійним струмом напругою 24 В. На замовлення можемо укомплектувати розподільник вибухозахищеними або іншими різновидами соленоїдів, запропонувати аналог з виконанням Namur.
При подачі сигналу на одну з котушок золотник переміщується в положення подачі повітря на перший вихід, при подачі сигналу на протилежну – на тиск скидається з першого входу і йде на другий. Бістабільність пнвеморозподільника 4V220-08 (06) означає, що після відключення напруги він залишається у останньому з двох можливих положень до вмикання електрики. Такий тип забезпечує однакову швидкодію і надійність при частому перемикані положень, оскільки немає пружини, яка втрачатиме пружність. Також це необхідно у процесах, що вимагають фіксації то одного, то іншого положення.
Модель | 4V220-06 | 4V220-08 |
---|---|---|
Середовище | Повітря з очисткою ≤40 мкм | |
Дія | Двостороння дія, внутрішній пілот | |
Розмір порту | Вхід=Вихід=Вихлоп=1/8" | Вхід=Вихід=1/4" Вихлоп=1/8" |
Еф.площа перерізу | 17.0 мм2 (Cv=1.0) | |
Тип розподільника | 5/2 | |
Номінальний тиск | 1,5 - 8 бар (0,15-0,8 МПа) | |
Вхідний тиск максимум | 12 бар (1,2 МПа) | |
Температура | -20~70°С | |
Матеріал корпусу | Алюмінієвий сплав | |
Змащення | Не обов'язкове, допускається мастило VG32 | |
MAX частота | 5 циклів/с |
