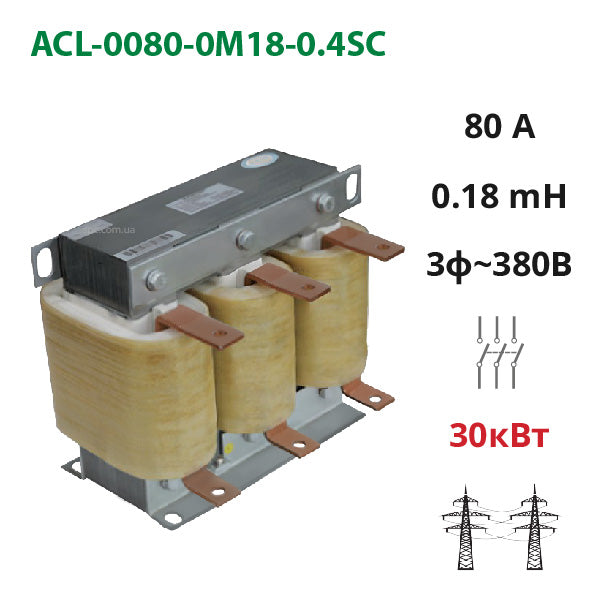

Мережевий (вхідний) дросель 80А, 380В, 30 кВт, 0.18 мГн (ACL-0080-0M18-0.4SC)

: На складі

: 9,303 грн

:60 днів

Звичайна ціна

Модель: SPLC-ACL-0080-0M18-0.4SC

Ціна: 9,303 ₴  за одиницю


Сума: 9,303

Вхідний трифазний мережевий дросель змінного струму (реактор) ACL-0080-0M18-0.4SC призначений для встановлення на вході частотних перетворювачів 30 кВт чи інших електроприводів для усунення взаємного впливу потужного обладнання, що живиться від одної мережі на 3 фази 380 В. Вхідний дросель згладжує гармоніки струму й робить їх більш плавними, захищає пристрої від вхідної перенапруги. За конструкцією трифазний дросель є трьома індуктивними котушкою, кожна з яких підмивається до фази за допомогою клем входу-виходу.

Функції лінійних реакторів:

  • згладжування струму;
  • захист від електричних перенапруг;
  • поліпшення потужності.
Параметри трифазного мережевого дроселю ACL-0080-0M18-0.4SC
Модель ACL-0080-0M18-0.4SC
Потужність 30 кВт
Робоча напруга 3 фази 380 В
Падіння напруги менше 2%
Номінальна частота 50/60 Гц
Номінальний струм 80 А
Максимальний струм 150% від номінального не більше 60 с
Індуктивність 0.18 мГн
Клас ізоляції F, H
Клас захисту IP00-IP22
Здатність опору змінний струм 3000 В, 50Гц, 5 мА, 10 с
Опір ізоляції постійний струм 1000 В ≥ 100 МОм
Температура від -25 до +45° C
Підключення вхідного мережевого дроселю до частотного перетворювача
Схема
підключення вхідного дроселю три фази до частотнику
Розміри трифазних мережевих дроселів 11-37 кВт (тип B)
Таблиця розмірів мережевого реактору ACL
L 195
D 120
W 155
W1 92
H 165
A×B 8.5×20
