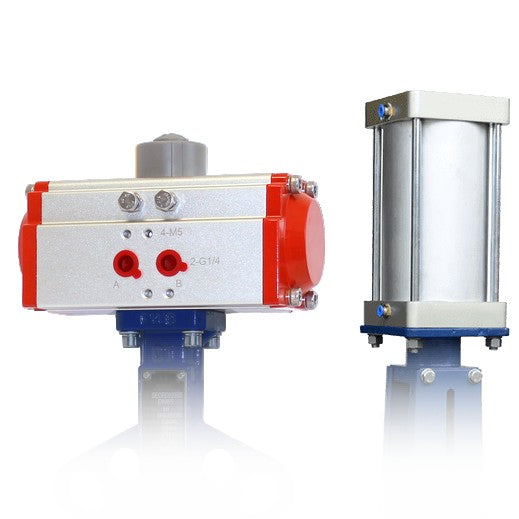

ISO 5211:2022 — це міжнародний стандарт, який встановлює розміри фланців кріплення поворотних приводів для промислової арматури. Завдяки цьому Ви можете підібрати неповноповоротні рукоятки, пневмоприводи або електроприводи з каталогу “Specialist” до стандартизованих кульових кранів чи засувок батерфляй інших виробників, а також купити в нас необхідні елементи монтажу.
Головним способом визначити розмір майднчику є вимірювання відстані і кутів отворів під гвинти.

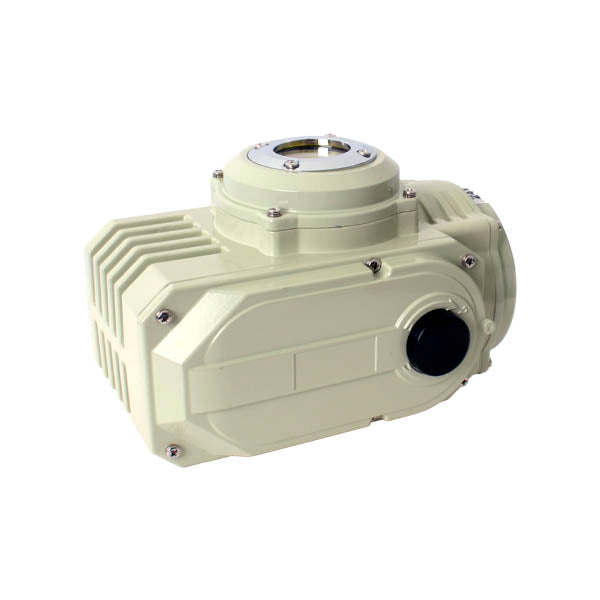

Як бачите з малюнку, електроприводи “Specialist” мають два набори стандартних монтажних отворів — у документації вони вказані через скісну риску (наприклад, F-05/F-07). Коли ви використовуєте менший розмір кріплення, то використовуйте перехідники квадрату, які ви можете знайти в аксесуарах.
| Стандарт | øD | L | Число гвинтів, шт | øG | S |
|---|---|---|---|---|---|
| Діаметр кола кріплень, мм | Відстань між отворами, мм | Різьба гвинту | Розмір квадрату під вал, мм | ||
| ISO 5211 F03 | 36 | 25,5 | 4 | М5 | 9 |
| ISO 5211 F04 | 42 | 29,7 | 4 | M5 | 11 |
| ISO 5211 F05 | 50 | 35,3 | 4 | M6 | 14 |
| ISO 5211 F06 | 70 | 49,5 | 4 | M8 | 17 |
| ISO 5211 F07 | 70 | 49,5 | 4 | M8 | 17 |
| ISO 5211 F10 | 102 | 72,1 | 4 | M10 | 22 |
| ISO 5211 F12 | 125 | 88,4 | 4 | M12 | 27 |
| ISO 5211 F14 | 140 | 98,9 | 4 | M16 | 36 |
| ISO 5211 F16 | 165 | 116,7 | 4 | M16 | 36 |
| ISO 5211 F25 | 256 | — | 8 | M16 | 55 |
