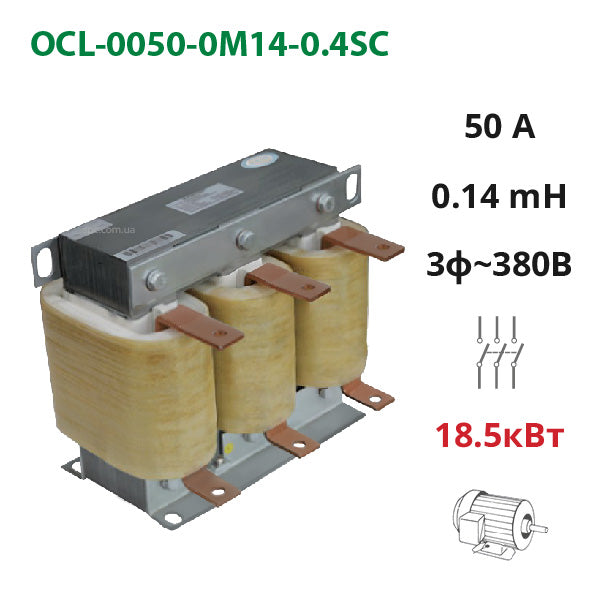

Трифазний моторний дросель 50А, 380В, 18.5 кВт, 0.14 мГн OCL-0050-0M14-0.4SC встановлюють на виході частотного перетворювача для фільтрації струму, що подається на трифазні електричні двигуни 380 В. Призначення вихідного електродроселю наступне:
- Cтворення індуктивного опору, який обмежує струм живлення двигуна і тим самим запобігає його перевантаженню і пошкодженню;
- Запобігання різким стрибкам струму під час запуску електродвигуна, які можуть вивести з ладу обладнання;
- Очищення синусоїди струму від небажаних високих гармонік (високочастотних шумів), що виникають в електроприводі.
Використовуйте вихідний дросель змінного струму в ланцюзі між частотником та асинхронним електромотором для покращення якості електроживлення приводу, а також безпечної та довготривалої роботи обладнання.
Технічні характеристики моторного вихідного дроселя OCL-0050-0M14-0.4SC
| Робоча напруга | 3 фази 380 В |
|---|---|
| Падіння напруги | 1% для 380 В (менше 4%) |
| Робоча частота | 50/60 Гц |
| Робочий струм | 50 А |
| Максимальний струм | може перевищити робочий не більше ніж 150% протягом 60 с |
| Індуктивність | 0.14 мГн |
| Клас ізоляції | F, H |
| Клас захисту | IP00 - IP22 |
| Шум | ≤65 дБ |
| Підвищення температури | ≤85 к |
| Діелектрична проникність | AC 3000 В/50 Гц/5 мА/10 с |
| Опір ізоляції | 100 VDC, ≤100 MОм |
| Робоча температура середовища | -25 ~ +45℃ |
Умови експлуатації моторного дроселя (лінійного реактора) OCL-0050-0M14-0.4SC
- У діапазоні температур від мінус 10 до 45℃ номінальні параметри дроселя є табличними. При температурі понад 55℃ номінальний струм знижується приблизно на 2% з кожним додатковим +1℃.
- Висота над рівнем моря має бути не вище 2000 м.
- Вологість повітря менша за 90%.
- Середовище: без шкідливих газів, легкозаймистих предметів, наявність хорошої вентиляції.
При розміщені дроселя в шафі, необхідно забезпечити вентиляцію для достатнього охолодження обладнання.
| L | 155 |
|---|---|
| D | 95 |
| W | 140 |
| W1 | 76 |
| H | 135 |
| A×B | 6×15 |
------
