Кульовий кран 1″ нержавіючий DN25 PN16 двоходовий двоскладний SCBV-Q610F-16FC-25

Name: Кульовий кран 1″ нержавіючий DN25 PN16 двоходовий двоскладний SCBV-Q610F-16FC-25
Brand: Specialist
SKU: SCBV-Q610F-16FC-25
Price: 1718.10 UAH
Availability: InStock

В наявності

Діаметр умовного проходу

Розмір різьби

G 1

Модель

SCBV-Q610F-16FC-25

Виробник

Specialist

від 1 718,10 грн

Кількість, шт:

У вас є питання стосовно товару?
Будемо раді відповісти на них в месенджерах

Завантажити PDF-каталог

Доставка товару

Детальніше

Нова Пошта у відділення та адресна

≈ 250 грн / Безкоштовно при замовленні від 5 000 грн

2-4 дні

Курʼєром по Україні

≈ 350 грн / Безкоштовно при замовленні від 5 000 грн

1-2 дні

Самовивіз з нашого складу

Безкоштовно

Сьогодні, після 14:00

Оплата

Детальніше

Моделі

Знайдено 1 варіантів

Фото

Найменування

Модель Ціна Наявність К-сть

Дія

SCBV-Q610F-16FC-32

Кульовий кран 1″ нержавіючий DN25 PN16 двоходовий двоскладний SCBV-Q610F-16FC-25

Діаметр умовного проходу=25 Розмір різьби=G 1

SCBV-Q610F-16FC-32

1 718,10 грн

В наявності

Технічні характеристики

Тип контролю

майданчик під привід

Матеріал диску

Нержавіюча сталь SS304, Нержавіюча сталь SS316

Матеріал ущільнення

PTFE

Матеріал корпусу

Сталь WCB

Тип з'єднання

З внутрішньою різьбою

Різьба входу-виходу

G 1"

Вхідний тиск

Ру16 (16 бар)

Діаметр умовний

ДУ 25

Тип засувки

кульовий кран

Діаметр умовний

Опис

Двоскладні двоходові кульові крани муфтові з різьбою 1″ серії SCBV-Q610F-16FC-25 із нержавіючої сталі й з ущільненнями PTFE застосовуються для труб ДУ 25 мм. Призначені для регулювання і перекриття робочого середовища — повітря, води, газу, масла, хімічних і харчових продуктів та інших речовин, які сумісні з матеріалами крана. Двоскладний кульовий кран ДУ25 має внутрішні різьбові з'єднання 1 дюйм з обох сторін, а також вбудовану універсальну платформу під рукоятку, електричний чи пневматичний привід.

Таблиця — Основні характеристики муфтових нж. кульових кранів SCBV-Q610F-16FC-25
Діаметр номінальний	DN 25
Різьба	1 дюйм
Ущільнення і робочі температури	PTFE -40…180 °С
Макс. робочий тиск	16 бар (або під замовлення 25, 40 або 64 бар)
Робоче середовище	Повітря, вода, газ, масло, хімічні продукти та інші матеріали при сумісності з матеріалами крана

Основні елементи кульового крану SCBV-Q610F-16FC-25

Список складових елементів кульового крана SCBV-Q610F-16FC-25 наведено на прикладі аналогічних 3-складових кульових кранів серії Q611 (малюнок нижче). Для 2-складових кранів кульових SCBV-Q610F-16FC-25 використовуються ті самі матеріали елементів.

Складові частини кульового крану з пневмоприводом

Таблиця — Матеріал складових частин 2-складного 2-ходового кульового крану
№	Назва	Матеріал
№	Назва	C (за замовчуванням)	P (під замовлення)
1	Болт	Нержавіюча сталь 304	Нержавіюча сталь 304
2	Фланець*	Сталь для лиття звичайна WCB	Нержавіюча сталь CF8, CF6M
3	Ущільнення	PTFE	PTFE
4	Куля	Нержавіюча сталь 304	Нержавіюча сталь 316
5	Корпус	Сталь для лиття звичайна WCB	Нержавіюча сталь CF8, CF6M
6	Гайка	Нержавіюча сталь 304	Нержавіюча сталь 304
7	Шток	Нержавіюча сталь 304	Нержавіюча сталь 316
8	Прокладка	PTFE	PTFE
9	Ущільнення	PTFE	PTFE
10	Гайка	Нержавіюча сталь 304	Нержавіюча сталь 316
11	Дужка-перехідник	Нержавіюча сталь CF8	Нержавіюча сталь CF8
12	Перехідник	Нержавіюча сталь 304	Нержавіюча сталь 304
13	Болт	Нержавіюча сталь 304	Нержавіюча сталь 304
14	Пневматичний або електричний привід (замовляється окремо)
15	Індикатор кута повороту

Specialist_ball_valve_Q610.pdf

Читати більше

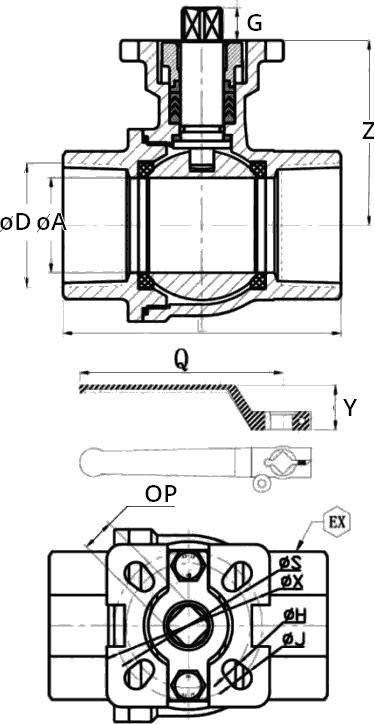

Креслення

Розміри крану шарового односкладового SCBF-Q610F

Розмір		ØD	ØA	L	Z	G	OP	EX	ØS	ØX	ØH	ØJ	Q	Y
ДУ	Дюйм	ØD	ØA	L	Z	G	OP	EX	ØS	ØX	ØH	ØJ	Q	Y
10	3/8	NPT	13	69	44.5	9	9	27	50	36	6	7	165	28
15	½		15	69	44.5	9	9	27	50	36	6	7
20	¾		20	71	46	9	9	32	50	36	6	7
25	1		25	86	58	11	11	41	50	42	6	7	197	30
32	1 ¼		32	94	62.5	11	11	50	50	42	6	7	197	30
40	1 ¼		38	105	72.5	14	14	56	70	50	7	9	232	37
50	2		50	127	80.5	14	14	70	70	50	7	9	232	37
