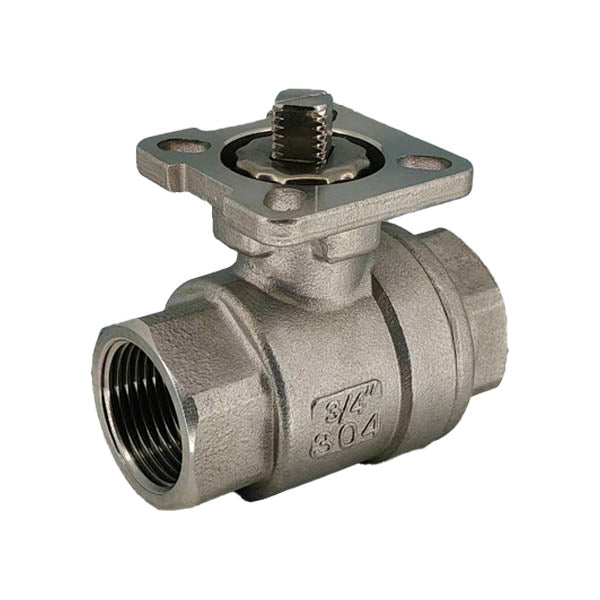

2-х-составные 2-х-ходовые шаровые краны муфтовые с резьбой 2″ (2 дюйма) серии SCBV-Q610F-16FC-50 из пищевой нержавеющей стали AISI 304 SS (под заказ "морская" сталь AISI 316 SS) и с уплотнениями PTFE применяются для регулирования и перекрытия рабочей среды — воздуха, воды, газа, масла, химических и пищевых продуктов, других веществ, совместимых с материалами крана. Этот вухсоставной шаровой кран ДУ50 имеет внутренние резьбовые соединения по обе стороны, а также в комплекте универстальную платформу под рукоятку, электрический или пневматический привод.
| ДУ | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Уплотнения и рабочие температуры | PTFE -40...180 °С | ||||||||||
| Макс. рабочее давление | 16 бар (или под заказ 25, 40 или 64 бар) | ||||||||||
| Рабочая среда | Воздух, вода, газ, масло, химические продукты и другие материалы при совместимости с материалами крана |
Основные элементы шарового крана
Список составляющих элементов шарового крана SCBV-Q610 представлен на примере аналогичных 3-составных шаровых кранов серии Q611 (рисунок ниже). Для 2-складовых кранов шаровых SCBV-Q610 используются те же материалы элементов.
| № | Название | Материал | |
|---|---|---|---|
| C (по умолчанию) | P (под заказ) | ||
| 1 | Болт | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| 2 | Фланец* | Сталь для литья обычная WCB | Нержавеющая сталь CF8, CF6M |
| 3 | Уплотнение | PTFE | PTFE |
| 4 | Шар | Нержавеющая сталь 304 | Нержавеющая сталь 316 |
| 5 | Корпус | Сталь для литья обычная WCB | Нержавеющая сталь CF8, CF6M |
| 6 | Гайка | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| 7 | Шток | Нержавеющая сталь 304 | Нержавеющая сталь 316 |
| 8 | Прокладка | PTFE | PTFE |
| 9 | Уплотнение | PTFE | PTFE |
| 10 | Гайка | Нержавеющая сталь 304 | Нержавеющая сталь 316 |
| 11 | Скобка-переходник | Нержавеющая сталь CF8 | Нержавеющая сталь CF8 |
| 12 | Переходник | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| 13 | Болт | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| 14 | Пневматический или электрический привод (заказывается отдельно) | ||
| 15 | Индикатор угла поворота | ||
| Розмір | ØD | ØA | L | Z | G | OP | EX | ØS | ØX | ØH | ØJ | Q | Y | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ДУ | Дюйм | |||||||||||||
| 10 | 3/8 | NPT | 13 | 69 | 44.5 | 9 | 9 | 27 | 50 | 36 | 6 | 7 | 165 | 28 |
| 15 | ½ | 15 | 69 | 44.5 | 9 | 9 | 27 | 50 | 36 | 6 | 7 | |||
| 20 | ¾ | 20 | 71 | 46 | 9 | 9 | 32 | 50 | 36 | 6 | 7 | |||
| 25 | 1 | 25 | 86 | 58 | 11 | 11 | 41 | 50 | 42 | 6 | 7 | 197 | 30 | |
| 32 | 1 ¼ | 32 | 94 | 62.5 | 11 | 11 | 50 | 50 | 42 | 6 | 7 | |||
| 40 | 1 ¼ | 38 | 105 | 72.5 | 14 | 14 | 56 | 70 | 50 | 7 | 9 | 232 | 37 | |
| 50 | 2 | 50 | 127 | 80.5 | 14 | 14 | 70 | 70 | 50 | 7 | 9 | |||
