Пневмопедаль 5/2 серії SV-K-FS-52-08

: На складі

: від 1,054 до 1,871 грн

Звичайна ціна

Різьба
Тип

Модель: SV-K-FS-52-08

Ціна: 1,054 ₴  за одиницю


Сума: 1,054

Модель Опції Ціна за одиницю
SV-K-FS-52-08 G 1/4" / Стандарт 1,054 ₴
SV-K-FS-52-08-L G 1/4" / L 1,296 ₴
SV-K-FS-52-08-G G 1/4" / G 1,614 ₴
SV-K-FS-52-08-LG G 1/4" / LG 1,871 ₴

Пневмопедаль — це пневматичний розподільник 5/2 з ножним управлінням серії SV-K-FS-52-08, призначені для роботи зі стисненим повітрям при робочому тискові від 0 до 8,5 бар. Педаль пневматична ідеально підійде для комплектації верстатів для напівавтоматичного виробництва — машин для установки стразів, заклепок на одязі, люверсу банерів, тиснення на шкірі, пакування, тощо. Як правило, на таких установках пневматична педаль керує притискним двостороннім пневмоциліндром.

Різновиди педалей:

  • "Стандарт" — педаль без фіксації
  • "L" — педаль з фіксацією
  • "G" — педаль із захисним пластиковим кожухом
  • "LG" — педаль із захисним пластиковим кожухом та з фіксацією
Таблиця 1 — Технічні характеристики ножної пневматичної педалі 5/2 або 3/2 із механічним управлінням
Модель SV-K-FS-52-08 SV-K-FS-52-08-L SV-K-FS-52-08-G SV-K-FS-52-08-LG SV-K-FS-32-08
Число ліній/позицій 5/2 3/2
Приєднання входу-виходу G1/4"
Робоче середовище Повітря, після фільтра 40 мкм
Діапазон робочого тиску 0-8.5 бар
Діапазон робочих температур -5...+60 °С (у сухому повітрі без вологи)
Тип управління Пряме (педаль)

П'ятилінійні розподілювачі-педалі мають п'ять отворів на корпусі:

  1. "P" — вхід для підключення подачі стисненого повітря
  2. "A" — вихід 1 для підключення
  3. "ExA" — вихлоп 1
  4. "B" — вихід 2 для підключення
  5. "ExB" — вихлоп 2

Вхідні-вихідні отвори з буквеним позначенням мають однаковий розмір з’єднувальної різьби — G1/4″. Вихлопні отвори призначені для скидання тиску з виходів, в них можуть бути встановлені пневмоглушники.

Переваги пневмопедалі SV-K-FS-52-08

  • На відміну від електропневматичних розподільників, які працюють при тискові від 1,5 бар ножні пневматичні педалі можуть працювати з нижчим тиском повітря — від 0 бар;
  • Ножне керування є дуже зручним, дозволяє пришвидшити процеси та покращити якість готових виробів, оскільки під час натиснення в оператора вільні руки;
  • Компанія "Спеціаліст" є прямим імпортером SV-K-FS-52-08 в Україну, тож ми гарантуємо краще співвідношення ціни та якості.

Як підібрати пневматичні педалі для пневмоінструменту?

Графік залежності витрат повітря від падіння тиску на пневморозподілювачі

На графіку показана залежність між витратами повітря й падінням тиску на ножних педалях пневматичних G1/4″.

SV-K-FS-52-08 — 5/2 пневматичний розподілювач з одностороннім механічним управлінням (стандартна педаль)

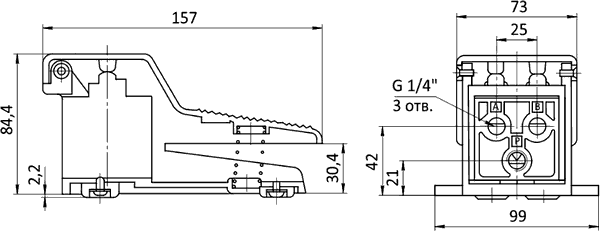

Креслення педалі-пневморозподілювача 5/2 серії SV-K-FS-52-08 з одностороннім управлінням

SV-K-FS-52-08-L — 5/2 пневматичний розподілювач з одностороннім механічним управлінням та фіксацією (стандартна педаль)

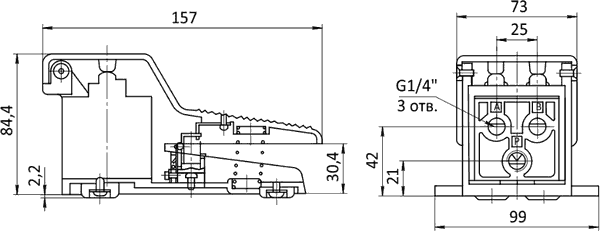

Креслення SV-K-FS-52-08-L

SV-K-FS-52-08-G — 5/2 пневматичний розподілювач з одностороннім механічним управлінням (педаль типу "G")

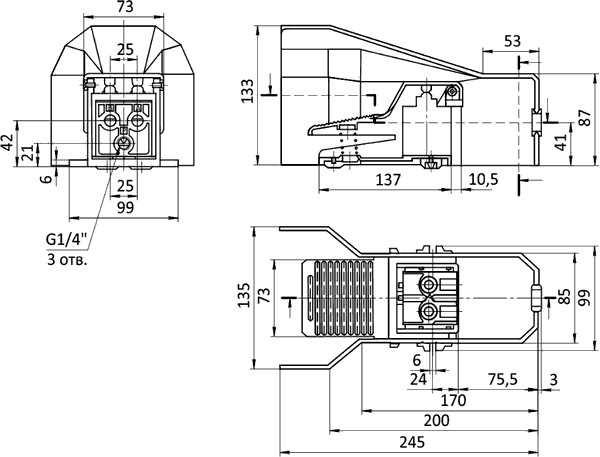

SV-K-FS-52-08-G

SV-K-FS-52-08-LG — 5/2 пневматичний розподілювач з одностороннім механічним управлінням та фіксацією (педаль типу "G")

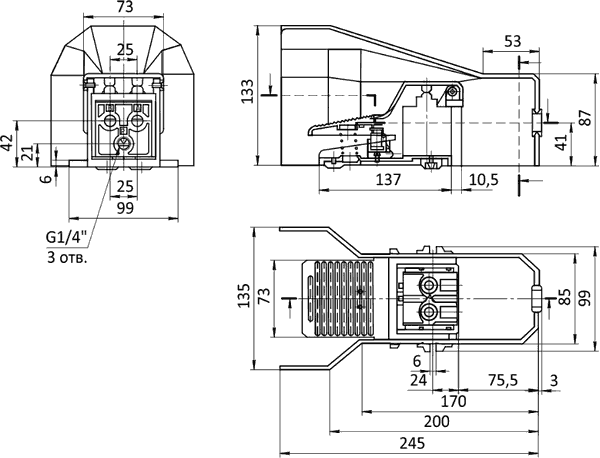

Креслення SV-K-FS-52-08-LG
