Круглий пневмоциліндр серії SC-MAL
: Виготовлення під замовлення
: від 1,135 до 2,379 грн
Звичайна ціна
Модель | Опції | Ціна за одиницю | |
---|---|---|---|
SC-MAL-16×25-S | 16 мм / 25 мм | 1,135 ₴ | |
SC-MAL-16×50-S | 16 мм / 50 мм | 1,154 ₴ | |
SC-MAL-16×100-S | 16 мм / 100 мм | 1,192 ₴ | |
SC-MAL-16×150-S | 16 мм / 150 мм | 1,229 ₴ | |
SC-MAL-20×25-S | 20 мм / 25 мм | 1,314 ₴ | |
SC-MAL-20×50-S | 20 мм / 50 мм | 1,336 ₴ | |
SC-MAL-20×100-S | 20 мм / 100 мм | 1,382 ₴ | |
SC-MAL-20×150-S | 20 мм / 150 мм | 1,427 ₴ | |
SC-MAL-25×25-S | 25 мм / 25 мм | 1,433 ₴ | |
SC-MAL-25×50-S | 25 мм / 50 мм | 1,460 ₴ | |
SC-MAL-25×100-S | 25 мм / 100 мм | 1,515 ₴ | |
SC-MAL-25×150-S | 25 мм / 150 мм | 1,569 ₴ | |
SC-MAL-32×25-S | 32 мм / 25 мм | 1,646 ₴ | |
SC-MAL-32×50-S | 32 мм / 50 мм | 1,682 ₴ | |
SC-MAL-32×100-S | 32 мм / 100 мм | 1,755 ₴ | |
SC-MAL-32×150-S | 32 мм / 150 мм | 1,827 ₴ | |
SC-MAL-40×25-S | 40 мм / 25 мм | 2,164 ₴ | |
SC-MAL-40×50-S | 40 мм / 50 мм | 2,207 ₴ | |
SC-MAL-40×100-S | 40 мм / 100 мм | 2,293 ₴ | |
SC-MAL-40×150-S | 40 мм / 150 мм | 2,379 ₴ |
Пневмоциліндри серії SC-MAL двосторонньої дії з діаметром поршня від 16 до 40 мм на відміну від стандартних круглих пневматичних циліндрів ISO 6432 (серія SC-MS) є розбірними та придатними до ремонту, а також мають інші габарити. Подібні циліндри часто зустрічаються на верстатах китайського виробництва.
Циліндри SC-MAL поставляються з магнітом (за замовчуванням) та без (на замовлення).
Діаметр, мм | 16 | 20 | 25 | 32 | 40 |
---|---|---|---|---|---|
Приєднувальна різьба | M5 | G1/8″ | G1/8″ | G1/8″ | G1/4″ |
Максимальна довжина ходу | 500 мм | 800 мм | 1200 мм | ||
Дія | одностороння або двостороння дія | ||||
Робоче середовище | Повітря після фільтру 40 мкм | ||||
Діапазон робочого тиску | 1~9 бар | ||||
Макс. вхідний тиск | 12 бар | ||||
Діапазон робочих температур | -10 ~ 70 °C (при сухому повітрі без вологи) | ||||
Демпфування | Демпферна шайба | ||||
Тип магнітного датчику | SC-CMS-G або SC-DMS-G | ||||
Тип кріплення датчика | SC-MAL-B-S |
Виготовлення пневматичних циліндрів MAL
Компанія "Спеціаліст" є виробником пневматичних циліндрів — SC-MAL виготовляються протягом 1-3 робочих днів. Можливе проектування інших нестандартних виробів на базі серії — пневмоциліндрів за специфічними кріпленнями, розмірами та матеріалами на замовлення покупця.
Зверніть увагу, що пневмоциліндри є товаром, який підлягає поверненню лише у випадку несправності.

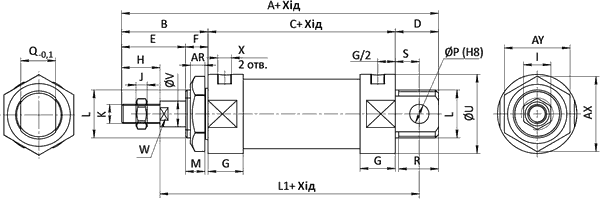

Задня кришка виготовляється з лискою (зрізами) та отвором для кріплення.
Діаметр | A | A1 | A2 | B | C | D | D1 | E | F | G | H | I | J | K | L | M | P | Q | R | R1 | S | U | V | W | X | AR | AX | AY |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
16 | 104 | 104 | 90 | 38 | 52 | 15 | 15 | 24 | 14 | 11 | 16 | 10 | 5 | M6×1 | 80 | 8 | 6 | 12 | 13 | 13 | 6 | 20 | 6 | - | M5 | 7 | 24 | 27.5 |
20 | 131 | 122 | 110 | 40 | 70 | 21 | 12 | 28 | 12 | 16 | 20 | 12 | 6 | M8×1.25 | 102 | 10 | 8 | 16 | 19 | 12 | 12 | 29 | 8 | 6 | G1/8” | 7 | 33 | 29 |
25 | 135 | 128 | 114 | 44 | 70 | 21 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | M10×1.25 | 104 | 12 | 8 | 16 | 19 | 14 | 12 | 34 | 10 | 8 | G1/8” | 7 | 33 | 29 |
32 | 141 | 128 | 114 | 44 | 70 | 27 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | M10×1.25 | 107 | 12 | 10 | 16 | 25 | 14 | 15 | 39.5 | 12 | 10 | G1/8″ | 8 | 37 | 32 |
40 | 165 | 152 | 138 | 46 | 92 | 27 | 14 | 32 | 14 | 22 | 24 | 17 | 7 | M12×1.25 | 129 | 12 | 12 | 20 | 30 | 14 | 15 | 49.5 | 16 | 14 | G1/4” | 9 | 47 | 41 |

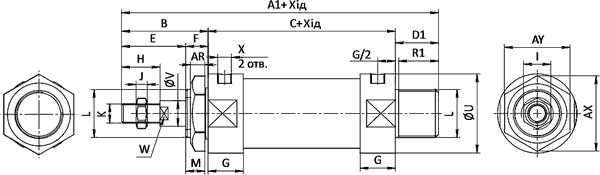

Виготовлення на замовлення SC-MAL-CM
Виконання SC-MAL-U
Більше інформації Ви знайдете в каталозі або зателефонуйте на гарячу лінію.
