Пневматичні розподільники 4/3 серії SV-J-H з рукояткою для ручного управління
Пневматичні розподільники 4/3 серії SV-J-H з рукояткою для ручного управління
Пневматичні розподільники 4/3 серії SV-J-H з рукояткою для ручного управління
Пневматичні розподільники 4/3 серії SV-J-H з рукояткою для ручного управління
Пневматичні розподільники 4/3 серії SV-J-H з рукояткою для ручного управління
Пневматичні розподільники 4/3 серії SV-J-H з рукояткою для ручного управління
Пневматичні розподільники 4/3 серії SV-J-H з рукояткою для ручного управління

Пневматичні розподільники 4/3 серії SV-J-H з рукояткою для ручного управління

: На складі

: 1,111 грн

Різьба
Тип розподільника

Модель: SV-J-H-43C-08

Ціна: 1,111 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 1,111 ₴

Модель Опції Ціна за одиницю
SV-J-H-43C-08 880 нл/хв / G 1/4" / 4/3-C 1,111 ₴
SV-J-H-43E-08 880 нл/хв / G 1/4" / 4/3-E 1,111 ₴ —
SV-J-H-43C-10 1650 нл/хв / G 3/8" / 4/3-C 1,111 ₴
SV-J-H-43E-10 1650 нл/хв / G 3/8" / 4/3-E 1,111 ₴
SV-J-H-43C-15 4800 нл/хв / G 1/2" / 4/3-C 1,111 ₴
SV-J-H-43E-15 4800 нл/хв / G 1/2" / 4/3-E 1,111 ₴ —

Пневматичні розподільники 4/3 або 4/2 серії SV-J-H з поворотною ручкою для ручного керування призначені для роботи на стисненому повітрі при робочому тиску 0-10 бар. Їх зручно встановлювати поодинці або групами на пульти оператора та стенди управління верстатами. Чотирилінійні пневморозподільники кранові мають чотири отвори на корпусі, які позначені літерами або цифрами:

  1. "P" — вхід для підключення подачі стисненого повітря
  2. "A" — вихідне з'єднання із споживачем 1
  3. "S" або "Ex" — випускний отвір для скидання тиску з вихідних отворів
  4. "B" — вихід до споживача 2

Всі отвори для підключення мають однаковий розмір внутрішньої циліндричної різьби — G1/8″, G1/4″, G3/8″ або G1/2″.

Таблиця 1 — Технічні характеристики пневморозподільників 4/2 або 4/3 із ручним управлінням
Модель SV-J-H-4*-08 SV-J-H-4*-10 SV-J-H-4*-15 SV-J-H-4*-20 SV-J-H-4*-25
Приєднання G1/4″ G3/8″ G1/2″ G3/4″ G1″
Номінальні витрати повітря 880 л/хв 1650 л/хв 4800 л/хв 5200 л/хв 6000 л/хв
Число ліній/позицій 4/2 або 4/3
Робоче середовище Повітря, після фільтрації 40 мкм
Діапазон робочого тиску 0-8.5 бар
Діапазон робочих температур -10...+60° С (у сухому повітрі без вологи)

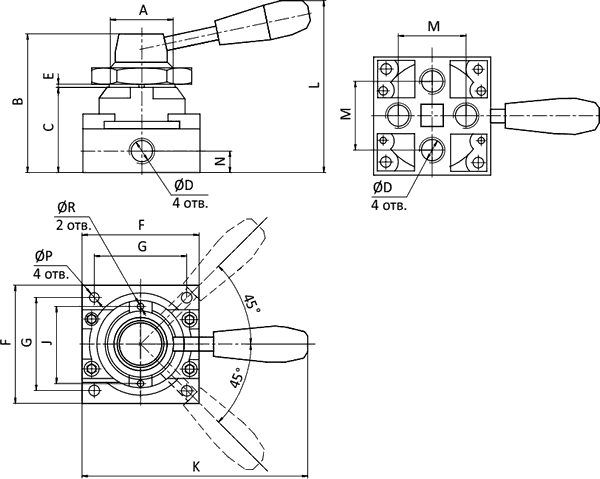

Креслення кранового пневморозподільника>
Модель A B C D E F G J K L M N
SV-J-H-**-08 M34×1.5 73 45 G1/4 1.7 62 49 40 120 92 36 11.5
SV-J-H-**-10 M40×1.5 94 56 G3/8 1.5 74 62 51 140 109 44 15
SV-J-H-**-15 M52×1.5 110 72 G1/2 2 102 89 64 160 128 46 18
SV-J-H-**-20 M52×1.5 110 72 G3/4 2 102 89 64 160 128 46 18
SV-J-H-**-25 M52×1.5 110 72 G1 2 102 89 64 160 128 46 18
------
