Технічні характеристики

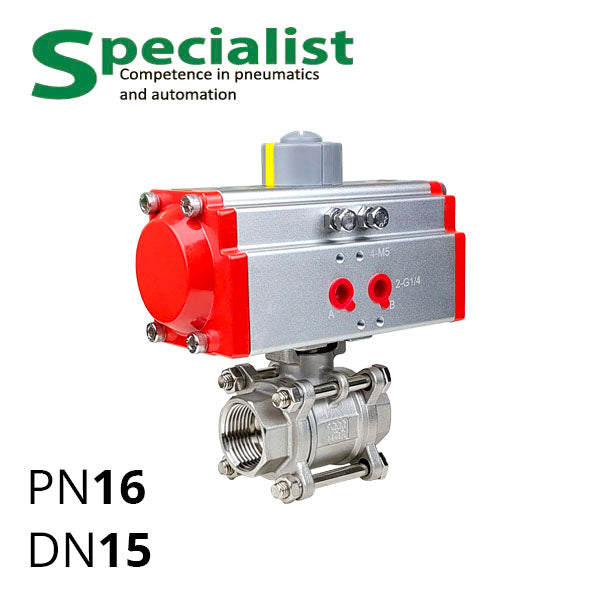

Оснащений пневмоприводом трискладовий кран кульовий ДУ 15 з різьбою в-в 1/2″SCBV-Q611F-16FC-15-RAT032 забезпечує ідеальну герметичність під високим тиском порівняно із засувками батерфляй, а пневматичний привід є більш стійким ніж електропривід та безпечним, вищої швидкодії.

Керовані пневматикою нержавіючі кульові крани добре підійдуть для ліній дозування і розливу напоїв і в'язких харчових сумішей, олії, рядом технічних олив, продуктів нафтопереробки та хімічних речовин. Перевіряйте сумісність складу рідини чи газу з матеріалами крану: PTFE та AISI 304. При необхідності телефонуйте і замовляйте у Specialist кран з матеріалів, стійких до вашого середовища.

Кульовий кран з пневмо приводом ДУ15
Модель крану	SCBV-Q611F-16FC-15
Різновид	Двоходовий кран кульовий, на замовлення триходовий
Приєднання	Різьба G 1/2″, на замовлення фланцевий кульовий кран, під зварювання, кламповий
Діаметр номінальний	DN 15
Діаметр кулі	Повнопрохідний
Клас герметичності	А
Номінальний робочий тиск	Ру16 (16 бар, 1.6 МПа); на замовлення ру40
Робоча температура	від -40 до 180°C (без замерзання рідини)
Модель пневмоприводу	SC-RAT032
Тип пневмоприводу	Двосторонньої дії (на замовлення односторонньої)
Матеріал корпусу й кулі	Сталь нержавіюча марки 304 (на замовлення чавун, сталь 316)
Матеріал ущільнення сідла	PTFE (на замовлення EPDM)
Робоче середовище	Вода, мастило, газ

Базова збірка крану з пневмоприводом ДУ15 та доукомплектація

Базова збірка кульового крану з пневмоприводом на ДУ15 здійснює керування в режимі “відкрито-закрито”, а при встановлені додаткового пневмопозиціонера дозволяє регулювати потік.
В пневмопривід можна додати пружинне повернення для автоматичного відкриття або закриття крану на випадок знеструмлення та падіння тиску.
Для керування пневмоприводом через ел.сигнали від контролера, можна закріпити на корпусі пневморозподільник з встановленими пневмоглушниками.

Ви можете зателефонувати і замовити кульовий кран з пневмоприводом Specialist з усіма супутніми комплектуючими.

Габаритні розміри

Таблиця з розмірами кульового крану Q611 з пневматичним приводом
Модель	Різьба	Ду	d	L	H	HEX.B	L1	H1
SCBV-Q611-16FC-15	G 1/2"	15	15	89	57	28	165	85
SCBV-Q611-16FC-20	G 3/4"	20	20	89	57	34.5	165	85
SCBV-Q611-16FC-25	G 1"	25	25	90	56.4	46	196	86.4
SCBV-Q611-16FC-32	G 1¼"	32	32	110	70.3	52	196	100.3
SCBV-Q611-16FC-40	G 1½"	40	38	120	79	58.5	232	116.5
SCBV-Q611-16FC-50	G 2"	50	50	140	86.7	71.5	232	124.2
SCBV-Q611-16FC-65	G 2½"	65	64	180	114	86.5	300	184
SCBV-Q611-16FC-80	G 3"	80	72	205	121	101	300	191
SCBV-Q611-16FC-100	G 4"	100	100	240	140	128	400	232

Креслення крану з нержавіючої сталі SCBV-Q611

Розміри нержавіючого крану пів дюйма SCBV-Q611F-16FC-15
	L	F	K1	K	C	C1	B	G	D	M	N	Y	H	A
SCBV-Q611F-16FC-15	70	50	35	30	5,5	6,5	48	1/2″	15	9	10	5	25	74
SCBV-Q611F-16FC-20	77	50	35	30	5,5	6,5	55	3/4″	20	11	10	5	30	82
SCBV-Q611F-16FC-25	81	50	35	30	5,5	6,5	59	1″	25	11	12	5	38	86
SCBV-Q611F-16FC-32	95	50	35	30	5,5	6,5	72	1 1/4″	32	11	12	5	47	103
SCBV-Q611F-16FC-40	106	67	50	35	8	6,5	78	1 1/2″	40	14	15	6	53	117
SCBV-Q611F-16FC-50	126	67	50	35	8	6,5	91	2″	50	14	15	7	65	132

Завантажити SCBV-Q611F-16FC-15.step (10.51 MB)

Креслення розмірів пневмоприводу SC-RAT/RST типорозміру 32

Габарити SC-RAT32-DA
A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	A120	A180	Підключення повітря
110	45	45	65	22.5	23	12	50	25	-	⌀36	-	M5×5	9	⌀40	-	-	G 1/8″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/8″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F03 стандарту ISO 5211/DIN3337.

Завантажити SC-RAT032-DA 881.71 kB

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
