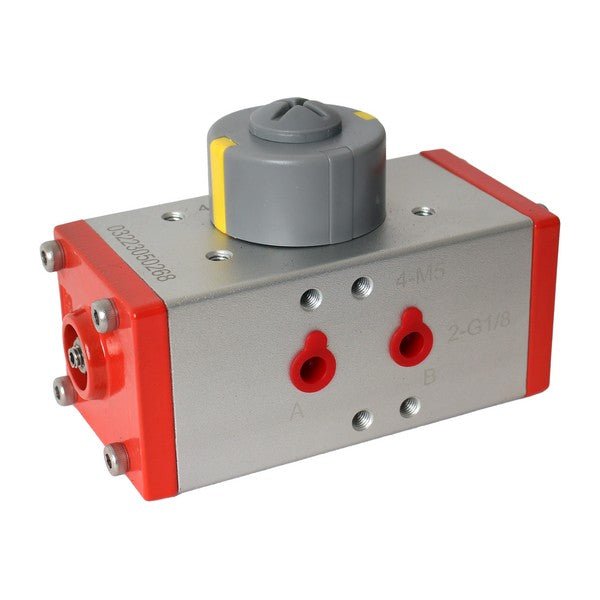

Пневмопривід поворотний для запірної арматури SC-RAT32-DA
Пневмопривід поворотний для запірної арматури SC-RAT32-DA

Пневмопривід поворотний для запірної арматури SC-RAT32-DA

: На складі

: 1,665 грн

Модель: SC-RAT032-DA

Ціна: 1,665 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 1,665 ₴

Пневматичний поворотний привід для запірної арматури SC-RAT32-DA 32-го типорозміру має поворот 90 або 180° та крутний момент до 11,50 Н⋅м (при тискові 8 бар). Це надійний пневмопривід призначений для установки на малі кульові крани та дискові заслінки батерфляй з ДУ 10~20, що мають стандартну площадку для кріплення приводу F03 за стандартом ISO 5211/DIN3337. За способом дії SC-RAT32-DA це пневмопривід двосторонньої дії. Має бути оснащений розподільником стандарту Namur 5/2 з розміром різьби 1/8″ на виході пневморозподільника.

Горизонтальний пневмопривід 32 SC-RAT/RST32-DA

Корпус повітряних приводів Specialist виготовлено з екструдованого алюмінію з глибоким анодуванням внутрішньої та зовнішньої поверхні.

За будовою це рейковий поворотний пневматичний циліндр на чверть 90±4° для кульового крану або 180±4°. Його можна оснащити пневматичними розподільниками стандарту NAMUR, позиціонерами, блоком кінцевих вимикачів.

Крутний момент пневмоприводу подвійної дії 32 SC-RAT32-DA

Крутний момент пневмоприводу подвійної дії SC-RAT32-DA в залежності від вхідного тиску
Тиск, Бар
2 3 4 5 6 7 8
2.78 4.20 6.0 7.50 9.00 10.00 11.50
Креслення розмірів пневмоприводу SC-RAT/RST типорозміру від 32
Габарити SC-RAT32-DA
A B C D E F G H I J K L M N O A120 A180 Підключення повітря
110 45 45 65 22.5 23 12 50 25 - ⌀36 - M5×5 9 ⌀40 - - G 1/8″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/8″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F03 стандарту ISO 5211/DIN3337.

------
