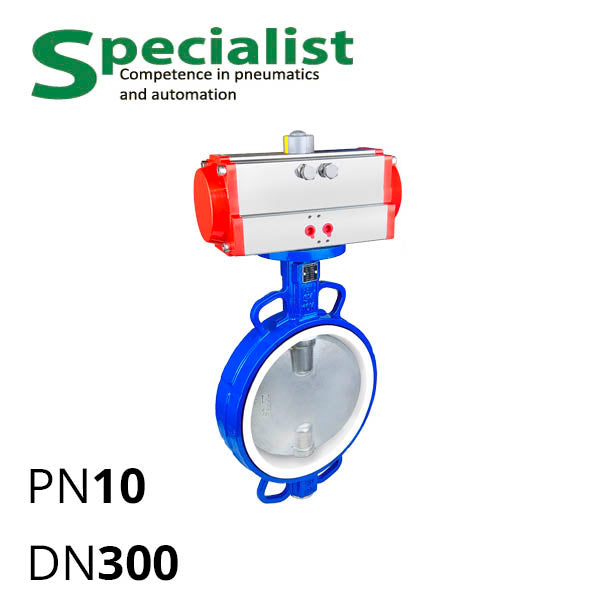

Дисковий поворотний затвор ДУ 300 нержавіючий міжфланцевий розбірний з пневмоприводом SCBF-D674

Фото Дисковий поворотний затвор ДУ 300 нержавіючий міжфланцевий розбірний з пневмоприводом SCBF-D674

Дисковий поворотний затвор ДУ 300 нержавіючий міжфланцевий розбірний з пневмоприводом SCBF-D674

Наявність: На складі

Ціна: від 23,577 до 36,499 грн

Звичайна ціна

SS304

SS316

EPDM

PTFE

Модель: SCBF-D674-10XEC-300-RAT125

Ціна: 23,577 ₴ за одиницю

Додати в кошик

Сума: 23,577 ₴

Моделі

Модель	Опції	Ціна за одиницю
SCBF-D674-10XEC-300-RAT125	SS304 / EPDM	23,577 ₴
SCBF-D674-10XES-300-RAT125	SS316 / EPDM	26,481 ₴
SCBF-D674-10XFS-300-RAT140	SS316 / PTFE	36,499 ₴

Затвор дисковий поворотний міжфланцевий з пневмоуправлінням Ру 10 ДУ 300 серії SCBF-D674-10XEC/10XES/10XFS-300-RAT125/RAT140 це засувка типу "батерфляй" з вилитим нержавіючим диском CF8/CF8M (аналог AISI 304/316) для кріплення між фланцями на трубу d 300мм. Заслінка дискова оснащена пневматичним приводом двосторонньої дії SC-RAT125 або RAT140.

Дисковий затвор з пневмоуправлінням SCBF-D674-10XEC/10XES/10XFS-300-RAT125/RAT140 призначений для води, рідини або газу хімічний склад якого по таблиці сумісності не реагує з CF8/CF8M та обраним матеріалом сідла — EPDM або PTFE.

Таблиця — Головні параметри пневмокерованої дискової поворотної засувки нерж. SCBF-D674-10XEC/10XES/10XFS-300-RAT125/RAT140
Діаметр умовного проходу	DN300 (300 мм)
Номінальний тиск робочого середовища	PN10 (1 МПа, 10 бар)
Матеріал корпусу	WCB (вуглецева сталь)
Матеріал диску	CF8/CF8M по ASTM A351 (аналог SS304/SS316)
Матеріал ущільнень	EPDM або PTFE
Витримувана EPDM температура	від −30 до 95° C
Витримувана PTFE температура	від −40 до 160° C
Монтажна товщина	78 мм
Тип управління	З пневматичним управлінням
Модель пневмоприводу	SC-RAT125 або SC-RAT140
Спосіб дії пневмоприводу	Двосторонньої дії
Підключення повітря	1/4″
Рекомендований тиск повітря управління	від 6 до 8 бар
Зусилля RAT125 при 6 бар	349,8 Н⋅м
Зусилля RAT140 при 6 бар	526,44 Н⋅м

Також у нашої компанії Specialist Ви можете придбати розподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.

Встановлення одностороннього приводу SC-RST з пружинами на замовлення — телефонуйте нам для отримання комерційної пропозиції з ціною.

Габаритні розміри

Креслення розмірів пневмоприводу SC-RAT/RST типорозміру від 32 до 420

Габарити SC-RAT/RST125-DA
A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	A120	A180	Підключення повітря
340	155	120.5	175	67.5	70	27.5	80	30	⌀102	⌀70	M10×16	M8×13	22	⌀65	365	470	G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F07/F10 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 17 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-22x17.

Габарити SC-RAT/RST140-DA
A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	A120	A180	Підключення повітря
414	171.5	132	191.5	75	76	32	80	30	⌀121	⌀102	M12×20	M10×15	27	⌀67	442	568	G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F10/F12 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 22 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-27x22.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
