Дискова поворотна засувка ДУ 250 нержавіюча міжфланцева розбірна з пневмоприводом серії SCBF-D674
Дискова поворотна засувка ДУ 250 нержавіюча міжфланцева розбірна з пневмоприводом серії SCBF-D674
Дискова поворотна засувка ДУ 250 нержавіюча міжфланцева розбірна з пневмоприводом серії SCBF-D674

Дискова поворотна засувка ДУ 250 нержавіюча міжфланцева розбірна з пневмоприводом серії SCBF-D674

: На складі

: від 17,921 до 24,438 грн

Диск
Ущільнення

Модель: SCBF-D674-10XEC-250-RAT105

Ціна: 17,921 ₴  за одиницю

Додати в кошик
Додати до списка бажань

Сума: 17,921 ₴

Модель Опції Ціна за одиницю
SCBF-D674-10XEC-250-RAT105 SS304 / EPDM 17,921 ₴
SCBF-D674-10XES-250-RAT105 SS316 / EPDM 19,547 ₴
SCBF-D674-10XFS-250-RAT125 SS316 / PTFE 24,438 ₴

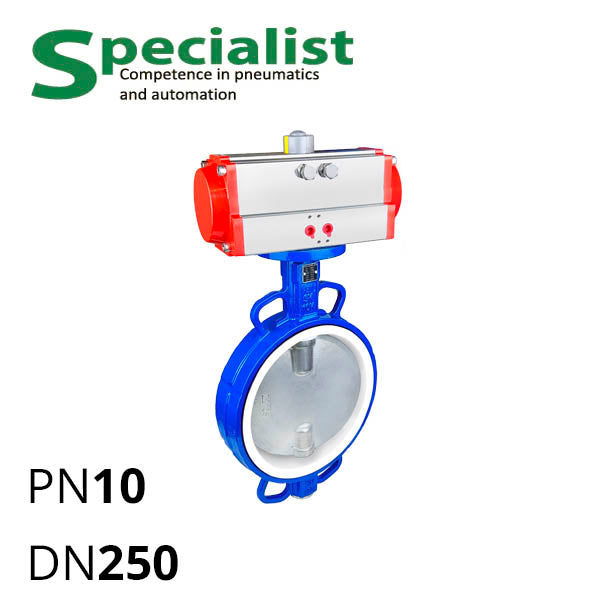

Затвор дисковий поворотний міжфланцевий з пневмоуправлінням Ру 10 ДУ 250 серії SCBF-D674 це засувка типу "батерфляй" з вилитим нержавіючим диском CF8/CF8M (аналог AISI 304/316) для кріплення між фланцями на трубу d 250мм. Заслінка дискова оснащена пневматичним приводом двосторонньої дії SC-RAT105 або RAT125.

Дисковий затвор з пневмоуправлінням SCBF-D674 призначений для води, рідини або газу хімічний склад якого по таблиці сумісності не реагує з CF8/CF8M та обраним матеріалом сідла — EPDM або PTFE.

Таблиця — Головні параметри пневмокерованої дискової поворотної засувки нерж. SCBF-D674-10XEC/10XES/10XFS-250-RAT105/125
Діаметр умовного проходу DN250 (250 мм)
Номінальний тиск робочого середовища PN10 (1 МПа, 10 бар)
Матеріал корпусу WCB (вуглецева сталь)
Матеріал диску CF8/CF8M по ASTM A351 (аналог SS304/SS316)
Матеріал ущільнень EPDM або PTFE
Витримувана EPDM температура від −30 до 95° C
Витримувана PTFE температура від −40 до 160° C
Монтажна товщина 67 мм
Тип управління З пневматичним управлінням
Модель пневмоприводу SC-RAT105/125
Спосіб дії пневмоприводу Двосторонньої дії
Підключення повітря 1/4″
Рекомендований тиск повітря управління від 6 до 8 бар
Зусилля RAT105 при 6 бар 203,64 Н⋅м
Зусилля RAT125 при 6 бар 349,8 Н⋅м

Також у нашої компанії Specialist Ви можете придбати розподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.

Встановлення одностороннього приводу SC-RST з пружинами на замовлення — телефонуйте нам для отримання комерційної пропозиції з ціною.

Креслення дискової поворотної засувки Specialist
Розміри засувки батерфляй SCBF-D674 з ДУ 250
Модель A B C F F1 D1 D n-a n-b DN L H1 H
SCBF-D674-10XEC-250 102 12 14,5 22 23 365 319 45 29 250 73,5 214,5 264
SCBF-D674-10XES-250 102 12 14,5 22 30 368 320 44 27 250 71,5 212,5 279,5
SCBF-D670-16XEС-250 102 12 14,5 22 23 365 315 45 27 250 73,5 207,5 264
Креслення розмірів пневмоприводу SC-RAT/RST типорозміру від 32 до 420
Габарити SC-RAT/RST105-DA
A B C D E F G H I J K L M N O A120 A180 Підключення повітря
267 133 109 153 57 64 26 80 30 ⌀102 ⌀70 M10×13 M8×10 22 ⌀40 304 388 G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F07/F10 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 17 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-22x17.

Креслення розмірів пневмоприводу SC-RAT/RST типорозміру від 32 до 420
Габарити SC-RAT/RST125-DA
A B C D E F G H I J K L M N O A120 A180 Підключення повітря
340 155 120.5 175 67.5 70 27.5 80 30 ⌀102 ⌀70 M10×16 M8×13 22 ⌀65 365 470 G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F07/F10 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 17 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-22x17.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
