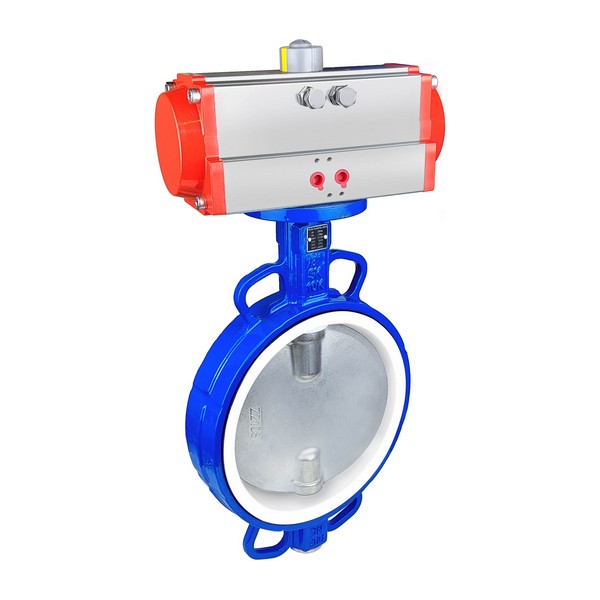

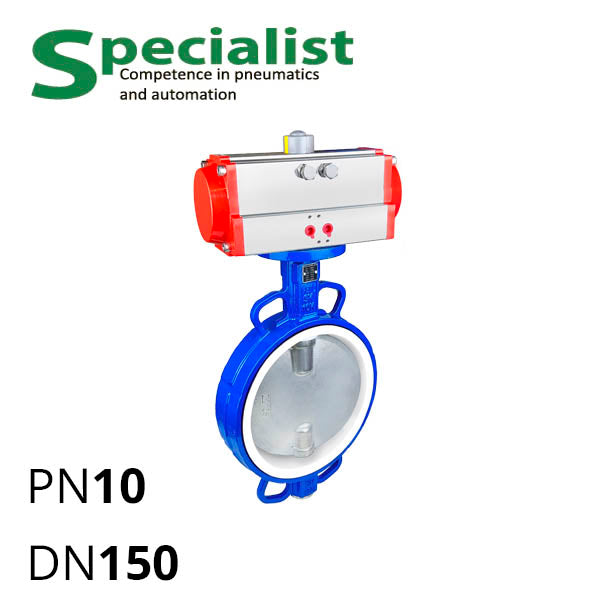

Дискова поворотна засувка ДУ 150 нержавіюча міжфланцева розбірна з пневмоприводом серії SCBF-D674

Фото Дискова поворотна засувка ДУ 150 нержавіюча міжфланцева розбірна з пневмоприводом серії SCBF-D674

Дискова поворотна засувка ДУ 150 нержавіюча міжфланцева розбірна з пневмоприводом серії SCBF-D674

Наявність: На складі

Ціна: від 9,773 до 13,521 грн

Звичайна ціна

SS304

SS316

EPDM

PTFE

Модель: SCBF-D674-10XEC-150-RAT092

Ціна: 9,773 ₴ за одиницю

Додати в кошик

Сума: 9,773 ₴

Моделі

Модель	Опції	Ціна за одиницю
SCBF-D674-10XEC-150-RAT092	SS304 / EPDM	9,773 ₴
SCBF-D674-10XES-150-RAT092	SS316 / EPDM	10,302 ₴
SCBF-D674-10XFS-150-RAT105	SS316 / PTFE	13,521 ₴

Затвор дисковий поворотний міжфланцевий з пневмоуправлінням Ру 10 ДУ 150 серії SCBF-D674-10XEC/10XES/10XFS-150-RAT092/RAT105 це засувка типу "батерфляй" з вилитим нержавіючим диском CF8/CF8M (аналог AISI 304/316) для кріплення між фланцями на трубу d 150мм. Заслінка дискова оснащена пневматичним приводом двосторонньої дії SC-RAT092 або RAT105.

Дисковий затвор з пневмоуправлінням SCBF-D674-10XEC/10XES/10XFS-150-RAT092/RAT105 призначений для води, рідини або газу хімічний склад якого по таблиці сумісності не реагує з CF8/CF8M та обраним матеріалом сідла — EPDM або PTFE.

Таблиця — Головні параметри пневмокерованої дискової поворотної засувки нерж. SCBF-D674-10XEC/10XES/10XFS-150-RAT092/RAT105
Діаметр умовного проходу	DN150 (150 мм)
Номінальний тиск робочого середовища	PN10 (1 МПа, 10 бар)
Матеріал корпусу	WCB (вуглецева сталь)
Матеріал диску	CF8/CF8M по ASTM A351 (аналог SS304/SS316)
Матеріал ущільнень	EPDM або PTFE
Витримувана EPDM температура	від −30 до 95° C
Витримувана PTFE температура	від −40 до 160° C
Монтажна товщина	56 мм
Тип управління	З пневматичним управлінням
Модель пневмоприводу	SC-RAT092 або SC-RAT105
Спосіб дії пневмоприводу	Двосторонньої дії
Підключення повітря	1/4″
Рекомендований тиск повітря управління	від 6 до 8 бар
Зусилля RAT092 при 6 бар	136,4 Н⋅м
Зусилля RAT105 при 6 бар	203,64 Н⋅м
З'єднання валу	Адаптер квадрат-зірка з 14 на 17 мм SCBF-ROD-17x14 (входить у вартість)

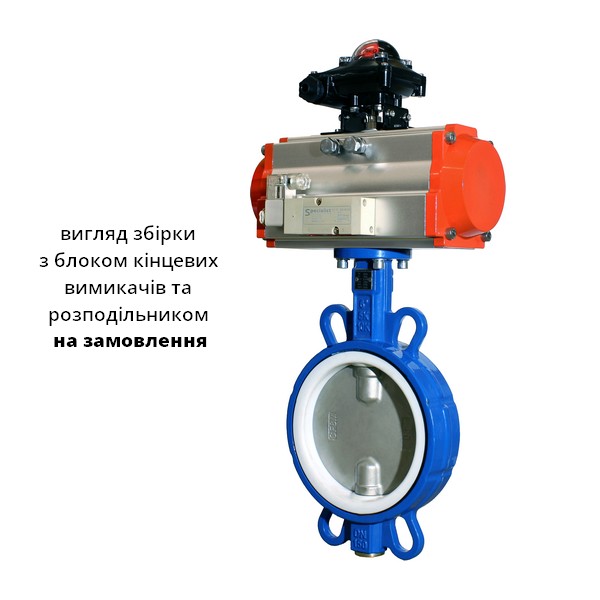

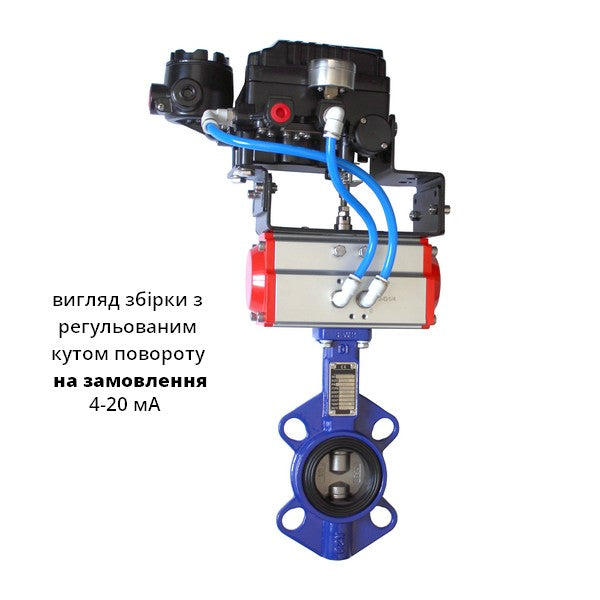

Також у нашої компанії Specialist Ви можете придбати розподільники стандарту Namur 5/2 для управління пневмоприводом, глушники, фітинги, блоки кінцевих вимикачів, позиціонери.

Встановлення одностороннього приводу SC-RST з пружинами на замовлення — телефонуйте нам для отримання комерційної пропозиції з ціною.

Габаритні розміри

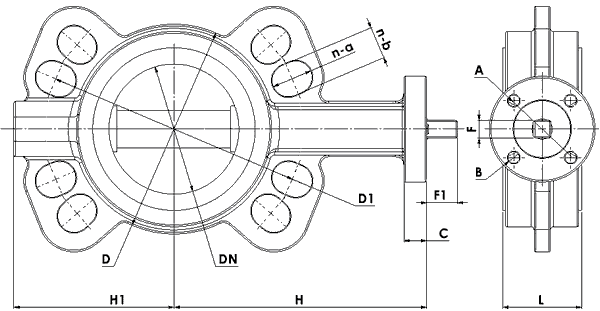

Дисковий поворотний затвор Specialist на кресленні

Розміри засувки батерфляй нж. диск ДУ-150 SCBF-D674
Модель	A	B	C	F	F1	D1	D	n-a	n-b	DN	L	H1	H
SCBF-D674-10XEC-150	70	10	14	14	25	248,00	212	46	32,5	150	60	137	212
SCBF-D670-16XES-150	70	10	14	14	25	252,00	208	38	29	150	56	144	203

Креслення розмірів пневмоприводу SC-RAT/RST типорозміру 75

Габарити SC-RAT/RST75-DA
A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	A120	A180	Підключення повітря
207	99.5	100.5	119.5	38.5	52.5	20.5	80	30	⌀70	⌀50	M8×10	M6×8	14	⌀40	103	243	G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F07/F10 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 11 або 4 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-14x11 або SCBF-ROD-14x9.

Креслення розмірів пневмоприводу SC-RAT/RST типорозміру 92

Габарити SC-RAT/RST92-DA
A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	A120	A180	Підключення повітря
258	117	98.5	137	50	61	21	80	30	⌀70	⌀50	M8×12	M6×10	17	⌀40	280	274	G 1/4″

Отвори для повітря (підключення розподільника) — дюймова трубна циліндрична різьба G 1/4″.

Розміри кріплення розраховані для запірної арматури (кульових кранів, батерфляй засувів) з уніфікованою монтажною платформою F05/F07 стандарту ISO 5211/DIN3337. При квадраті на запірній арматурі 14 мм Ви можете замовити в нас перехідник-адаптер з квадрату на зірку SCBF-ROD-17x14.

* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
