| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SCBF-D674-10XEC-125-H | SS304 / EPDM | 3,258 ₴ | |
| SCBF-D674-10XES-125-H | SS316 / EPDM | 3,219 ₴ | |
| SCBF-D674-10XFS-125-H | SS316 / PTFE | 4,476 ₴ |

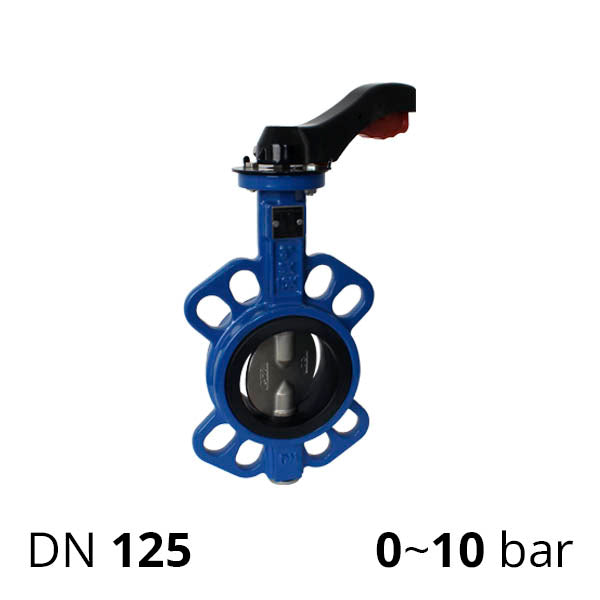

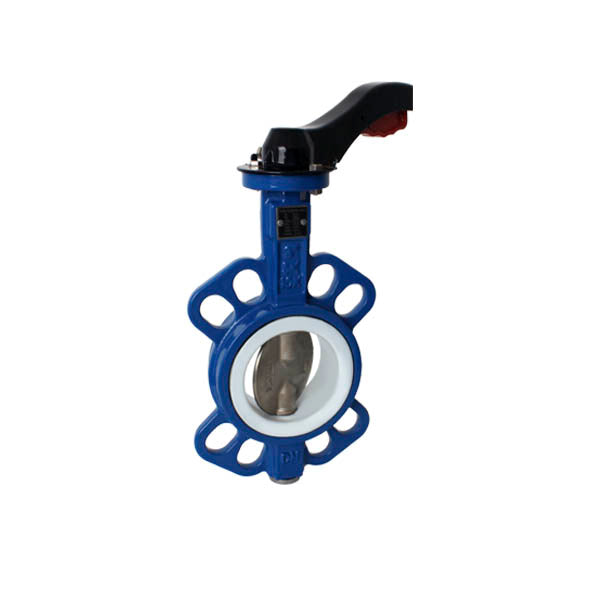

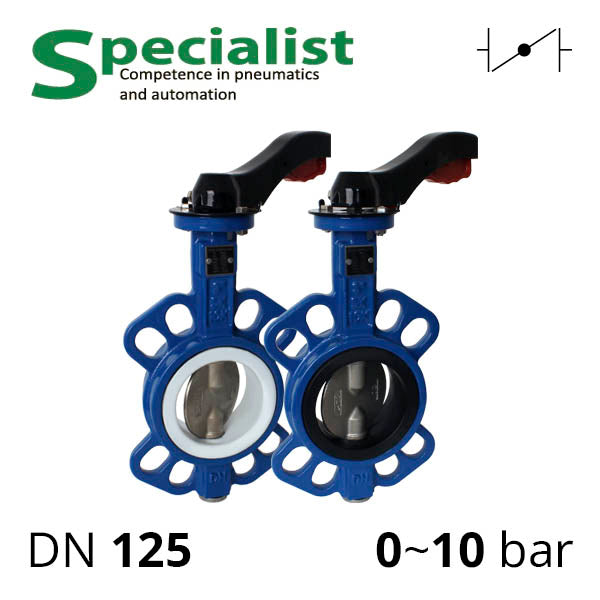

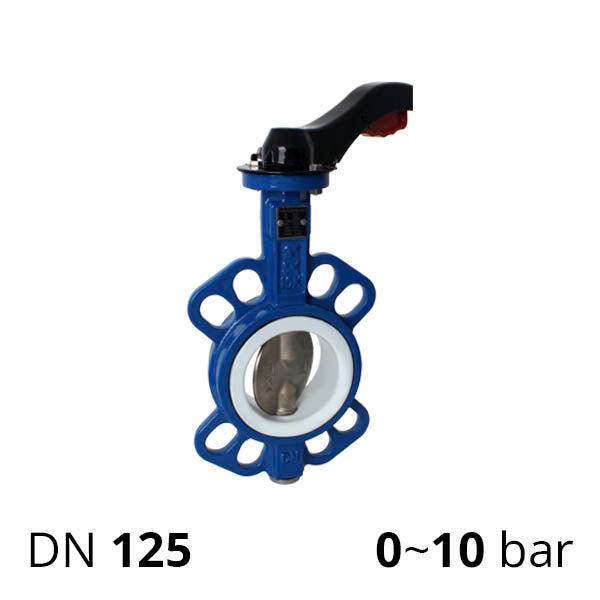

Засувка дискова поворотна ручна Ру 10 ДУ 125 серії SCBF-D674-10XEC/10XES/10XFS-125-H це затвор типу "батерфляй" з литим нержавіючим диском CF8/CF8M (аналог AISI 304/316) з міжфланцевим кріпленням та встановленою ручкою для управління.
Багатопозиційна рукоятка має протиповоротний механізм — її можна зупиняти в 10 проміжних положеннях для дроселювання і регулювання витрат речовини по трубопроводу. Дисковою засувкою SCBF-D674-10XEC/10XES/10XFS-125-H можна керувати водою і рідинними сумішами хімічний склад яких сумісний з CF8/CF8M та матеріалом сідла — EPDM або PTFE.
| Діаметр умовного проходу | DN125 (125 мм) |
|---|---|
| Номінальний тиск | PN10 (1 МПа, 10 бар) |
| Матеріал корпусу | WCB (вуглецева сталь) |
| Матеріал диску | CF8/CF8M по ASTM A351 (аналог SS304/316) |
| Матеріал ущільнень | EPDM або PTFE |
| Витримувана EPDM температура | від −30 до 95° C |
| Витримувана PTFE температура | від −40 до 160° C |
| Тип управління | З ручним управлінням |
| Монтажна товщина | 56 мм |
Цей ручний дисковий затвор нержавіючий встановлюється на трубу прохідним діаметром 125 міліметрів між попередньо привареними комірцевими фланцями ISO 7005-1(EN 1092-2). На корпусі розташовані приливи з отворами ("вушка") для центрування поворотної засувки між фланцями.
Ручний привід можна замінити на пневматичний або електричний. На замовлення поставляємо цей вид заслінок з PN16.
| Модель | A | B | C | F | F1 | D1 | D | n-a | n-b | DN | L | H1 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBF-D674-10XEC-125 | 70 | 10 | 12 | 14 | 19 | 247 | 212 | 36 | 20 | 150 | 60 | 134 | 212 |
| SCBF-D674-10XES-125 | 70 | 10 | 12 | 14 | 19 | 247 | 212 | 36 | 20 | 125 | 60 | 134 | 212 |
| SCBF-D674-10XFS-125 | 70 | 10 | 13 | 14 | 25 | 178 | 210 | 40 | 22 | 125 | 59 | 133,5 | 190,6 |
| SCBF-D670-16XFC-125 | 70 | 10 | 15 | 14 | 18 | 219 | 185 | 34 | 24 | 125 | 58,5 | 130,5 | 184,5 |
Завантажити SCBF-D674-10XEC-125-H.step (537.24 kB)
* Виробник залишає за собою право змінювати розміри моделі без повідомлення покупця.
