Фільтр
Модель | Опції | Ціна за одиницю | |
---|---|---|---|
SC-SKL-12×10 | За годинниковою стрілкою / 12 мм / 10 мм | за запитом | — |
SC-SKL-12×20 | За годинниковою стрілкою / 12 мм / 20 мм | за запитом | — |
SC-SKL-16×10 | За годинниковою стрілкою / 16 мм / 10 мм | за запитом | — |
SC-SKL-16×20 | За годинниковою стрілкою / 16 мм / 20 мм | за запитом | — |
SC-SKL-20×10 | За годинниковою стрілкою / 20 мм / 10 мм | за запитом | — |
SC-SKL-20×20 | За годинниковою стрілкою / 20 мм / 20 мм | за запитом | — |
SC-SKL-25×10 | За годинниковою стрілкою / 25 мм / 10 мм | за запитом | — |
SC-SKL-25×20 | За годинниковою стрілкою / 25 мм / 20 мм | за запитом | — |
SC-SKL-32×10 | За годинниковою стрілкою / 32 мм / 10 мм | за запитом | — |
SC-SKL-32×20 | За годинниковою стрілкою / 32 мм / 20 мм | за запитом | — |
SC-SKL-40×10 | За годинниковою стрілкою / 40 мм / 10 мм | за запитом | — |
SC-SKL-40×20 | За годинниковою стрілкою / 40 мм / 20 мм | за запитом | — |
SC-SKL-50×25 | За годинниковою стрілкою / 50 мм / 25 мм | за запитом | — |
SC-SKL-50×50 | За годинниковою стрілкою / 50 мм / 50 мм | за запитом | — |
SC-SKL-63×25 | За годинниковою стрілкою / 63 мм / 25 мм | за запитом | — |
SC-SKL-63×50 | За годинниковою стрілкою / 63 мм / 50 мм | за запитом | — |
SC-SKR-12×10 | Проти годинникової стрілки / 12 мм / 10 мм | за запитом | — |
SC-SKR-12×20 | Проти годинникової стрілки / 12 мм / 20 мм | за запитом | — |
SC-SKR-16×10 | Проти годинникової стрілки / 16 мм / 10 мм | за запитом | — |
SC-SKR-16×20 | Проти годинникової стрілки / 16 мм / 20 мм | за запитом | — |
SC-SKR-20×10 | Проти годинникової стрілки / 20 мм / 10 мм | за запитом | — |
SC-SKR-20×20 | Проти годинникової стрілки / 20 мм / 20 мм | за запитом | — |
SC-SKR-25×10 | Проти годинникової стрілки / 25 мм / 10 мм | за запитом | — |
SC-SKR-25×20 | Проти годинникової стрілки / 25 мм / 20 мм | за запитом | — |
SC-SKR-32×10 | Проти годинникової стрілки / 32 мм / 10 мм | за запитом | — |
SC-SKR-32×20 | Проти годинникової стрілки / 32 мм / 20 мм | за запитом | — |
SC-SKR-40×10 | Проти годинникової стрілки / 40 мм / 10 мм | за запитом | — |
SC-SKR-40×20 | Проти годинникової стрілки / 40 мм / 20 мм | за запитом | — |
SC-SKR-50×25 | Проти годинникової стрілки / 50 мм / 25 мм | за запитом | — |
SC-SKR-50×50 | Проти годинникової стрілки / 50 мм / 50 мм | за запитом | — |
SC-SKR-63×25 | Проти годинникової стрілки / 63 мм / 25 мм | за запитом | — |
SC-SKR-63×50 | Проти годинникової стрілки / 63 мм / 50 мм | за запитом | — |
Поворотний затискний пневматичний циліндр серії SC-SCR забезпечує одочасно швидкий поворот із затиском для виконання операцій із складання, з'єднання та зварювання деталей. Притиском до іншої опори вони фіксують трубу або інший об'єкт й надійно утримують його. Повітряні поворотні затиски використовуються в машинобудуванні, виробництві текстилю, продуктів харчування, тощо.
Особливості стандартних поворотних затисків SC-SCR:
- обертання і затиснення одним рухом;
- корпус із алюмінію стійкий до корозії;
- гумові ущільнення з NBR;
- магніт на поршні та 4 канавки на корпусі, що дозволяє використовувати датчики положення (геркони);
Діаметр,мм | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
---|---|---|---|---|---|---|---|---|
Дія | Двосторонньої дії | |||||||
Робоче середовище | Повітря | |||||||
Діапазон тиску | від 150 до 950 кПа | |||||||
Температура навколишнього та робочого середовища | 0—60° C | |||||||
Швидкість поршня, мм/с | від 30 до 400 | |||||||
Поворотний хід, мм | 7 | 10 | 15 | 19 | ||||
Хід затиску, мм | 10,20 | 10,20 | 10,20 | 25,50 | ||||
Кут повороту | 90±10° | |||||||
Напрям обертання | L — ліворуч (за годинниковою стрілкою) R —праворуч (проти годинникової стрілки) |
|||||||
Амортизація | Гумова шайба | |||||||
Змащення | Без змащення | |||||||
Приєднання | M5×0,8 | Rc1/8″ | Rc1/4″ | |||||
Магнітний пристрій | З магнітним пристроєм |

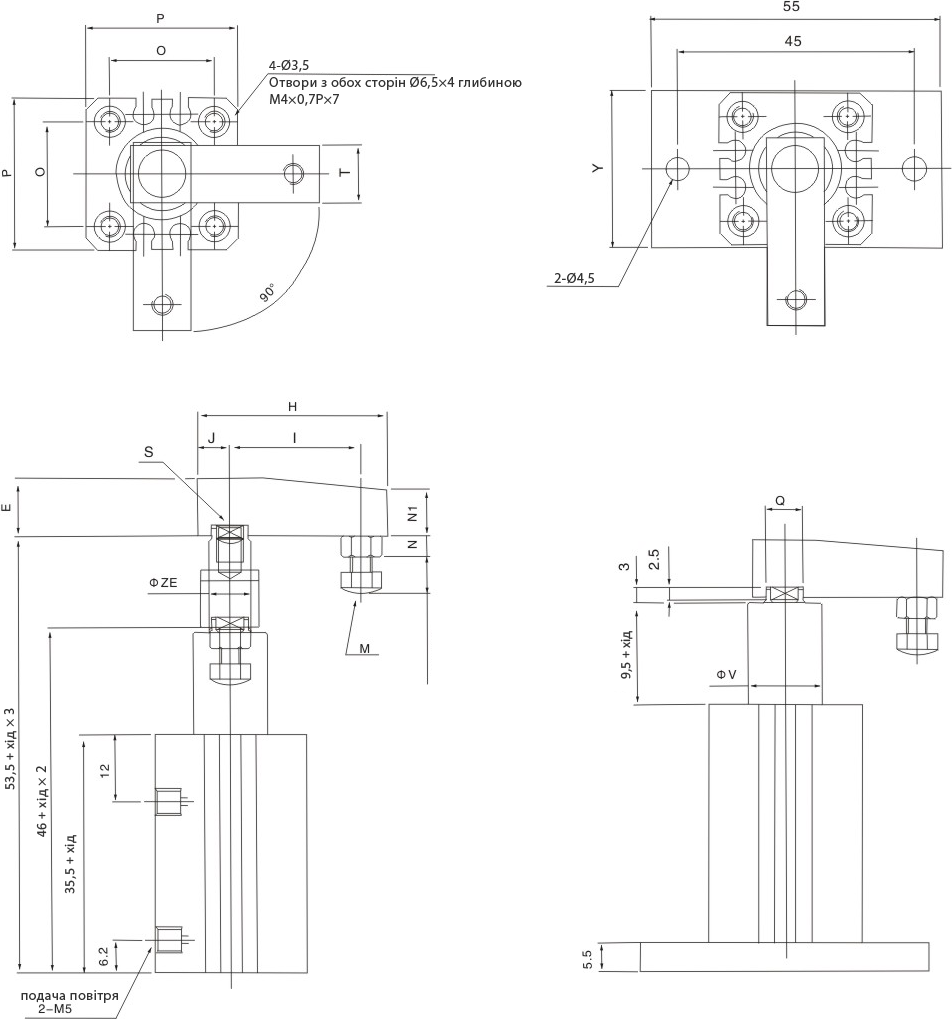

Діаметр циліндру | E | H | I | J | K | L | M | N | N1 | O | P | Q | S | T | V | Y | ZE |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ø12 | 8 | 29 | 20 | 5 | 6 | 15 | M3×0,5р×25L шестигранний болт | 2,5 | 6,5 | 15,5 | 25 | 5 | M3×0,5р×5,5 глибина | 8 | 11 | 25 | 6 |
Ø16 | 11 | 36 | 25 | 6 | 6 | 15 | M4×0,7р×25L шестигранний болт | 3 | 9 | 20 | 29 | 7 | M8×0,8р×6,5 глибина | 11 | 14 | 30 | 8 |

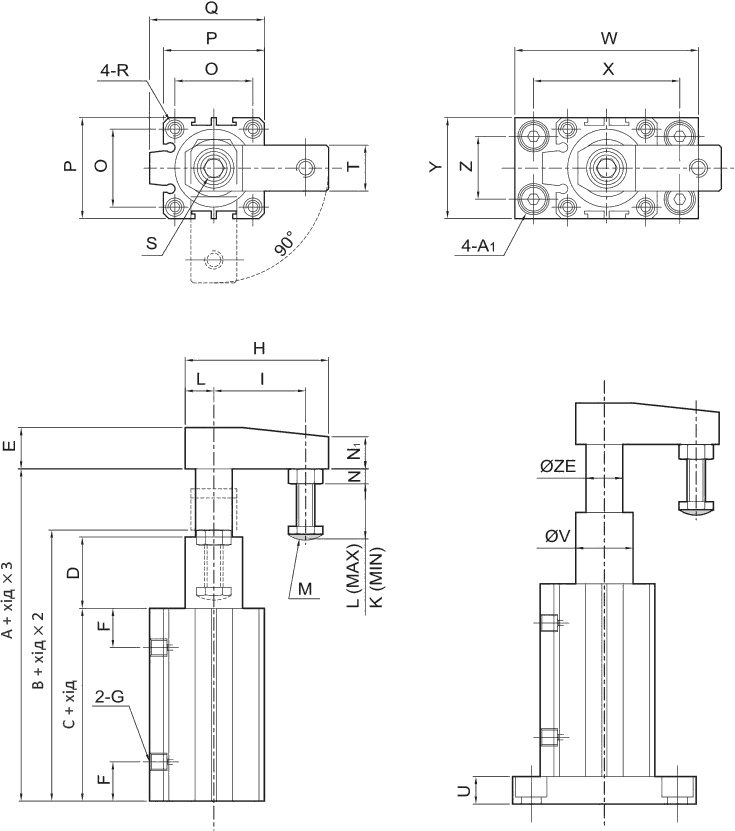

Діаметр циліндру | A | A1 | B | C | D | E | F | G | H | I | J | K | L | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ø20 | 92,3 | Наскрізь Ø5,5; Утоплення Ø9,5 x 5,5 вглиб |
82,3 | 59,5 | 20,3 | 15,5 | 7,5 | M5×0,8р | 51 | 35 | 9 | 4 | 12 | M6×1,0р×25L шестигранник |
Ø25 | 93,6 | Наскрізь Ø5,5; Утоплення Ø11 x 5,5 вглиб |
83,6 | 61,2 | 20 | 15,5 | 8 | M5×0,8р | 51 | 24 | 9 | 4 | 12 | M6×1,0р×25L шестигранник |
Ø32 | 113 | Наскрізь Ø5,5; Утоплення Ø11 x 5,5 вглиб |
98 | 64 | 31 | 18,5 | 9 | PT1/5 | 62,5 | 40 | 12,5 | 5,5 | 12,5 | M8×1,25р×40L шестигранник |
Ø40 | 114,8 | Наскрізь Ø9; Утоплення Ø14 x 5,5 вглиб |
99,8 | 66,5 | 30,3 | 18,5 | 10 | PT1/8 | 62,5 | 40 | 12,5 | 5,5 | 12,5 | M8×1,25р×40L шестигранний болт |
Ø50 | 159,5 | Наскрізь Ø9; Утоплення Ø14 x 8,5 вглиб |
140,9 | 78,6 | 59,6 | 22 | 10,8 | PT1/4 | 94 | 60 | 20 | 8 | 32 | M10×1,5р×50L шестигранний болт |
Ø63 | 162,8 | Наскрізь Ø9; Утоплення Ø14 x 8,5 вглиб |
143,8 | 82,5 | 58,6 | 22 | 11 | PT1/4 | 94 | 60 | 20 | 8 | 32 | M10×1,5р×50L шестигранний болт |
------
